112 Artikel gefunden
Produktanzeige:
Spannzange ER 40 – System ER
23 Varianten verfügbar
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit 0,015 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit. Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Greifer mit Ausgleichseinheit
6 Varianten verfügbar
Ausführung: Max. zugelassene Drehzahl: 20 [U/min], geeignet für Weldon-Aufnahme und Hydro-Dehnspannfutter. Ausgelegt für Umgebungstemperaturen von 0° C bis 60° C und einen Transport von Werkstücken bis max. 8 kg. Im Lieferumfang sind drei Ersatzdichtungen enthalten. Erhältlich in zwei Ausführungen für Werkstückgrößen bis max. 50 mm bzw. max. 70 mm. Anwendung: Zum Werkstückhandling in der Werkzeugmaschine. Der Greifer realisiert einen vollautomatischen Werkstückwechsel während des Bearbeitungsprozesses auf einer Werkzeugmaschine. Er wird aus dem Werkzeugmagazin der Fräsmaschine eingewechselt und ermöglicht das Werkstückhandling zwischen dem Teilespeicher und der Spannvorrichtung. Die Betätigung erfolgt durch Kühlschmierstoff, der über die Maschinenspindel zugeführt wird. Der Greifer schließt hydraulisch, das Öffnen erfolgt durch Federkraft. Ausführung: Mit Ausgleichseinheit. Die integrierte federgelagerte CX-Ausgleichsfunktion schützt Werkzeug, Maschinenspindel und Werkstück und gleicht Toleranzen und Unebenheiten aus.

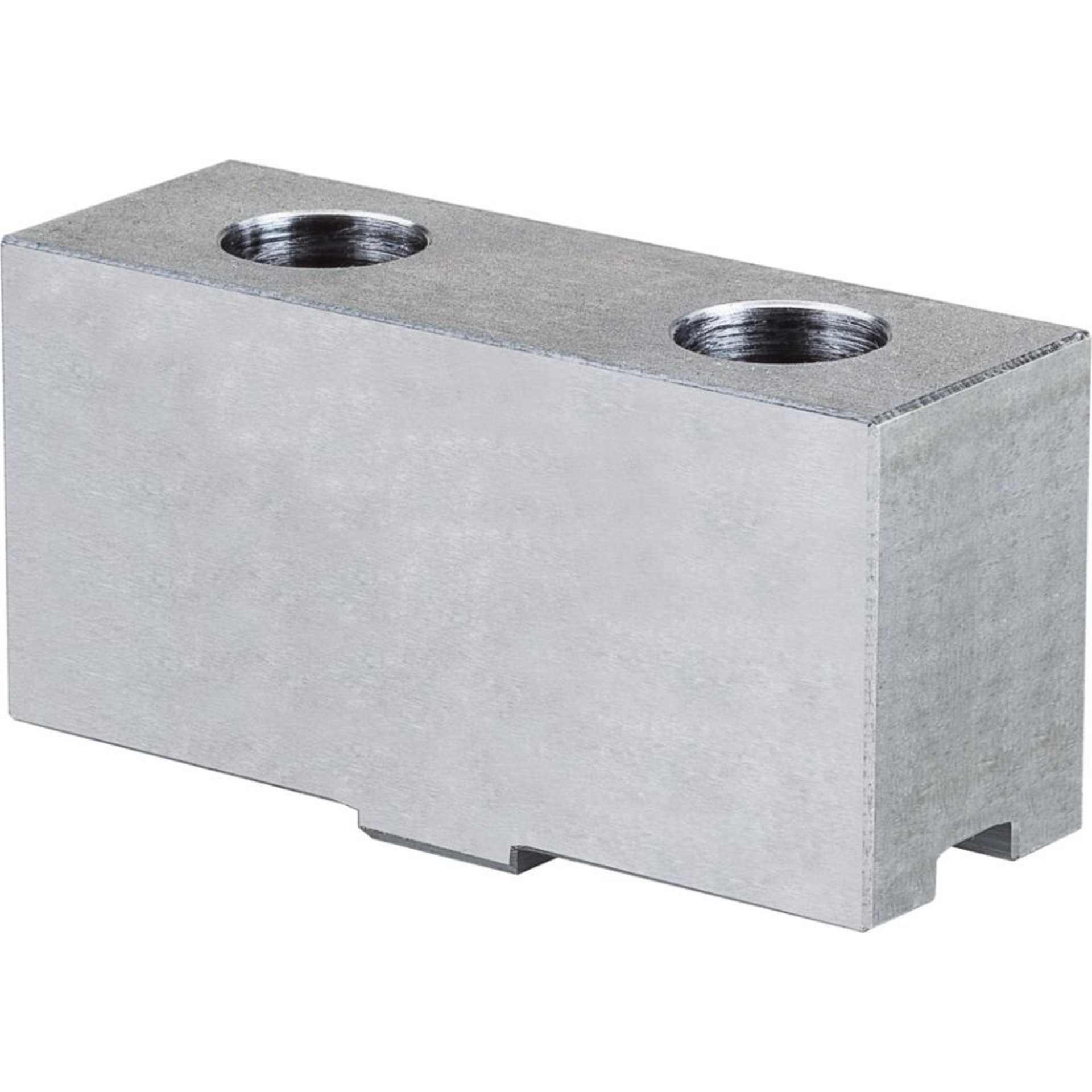

Aufsatzbacke
9 Varianten verfügbar
Ausführung: 3-teiliger Satz, härtbar (16MnCr5), Spitzverzahnung 60° und 90°. Hinweis: Für Kraftspannfutter der Firma Röhm und anderer Kraftspannfutter-Hersteller.
Einfach-Spannpratze für NC-Kompaktspanner
6 Varianten verfügbar
Anwendung: Für stirn- und grundseitige Befestigung.

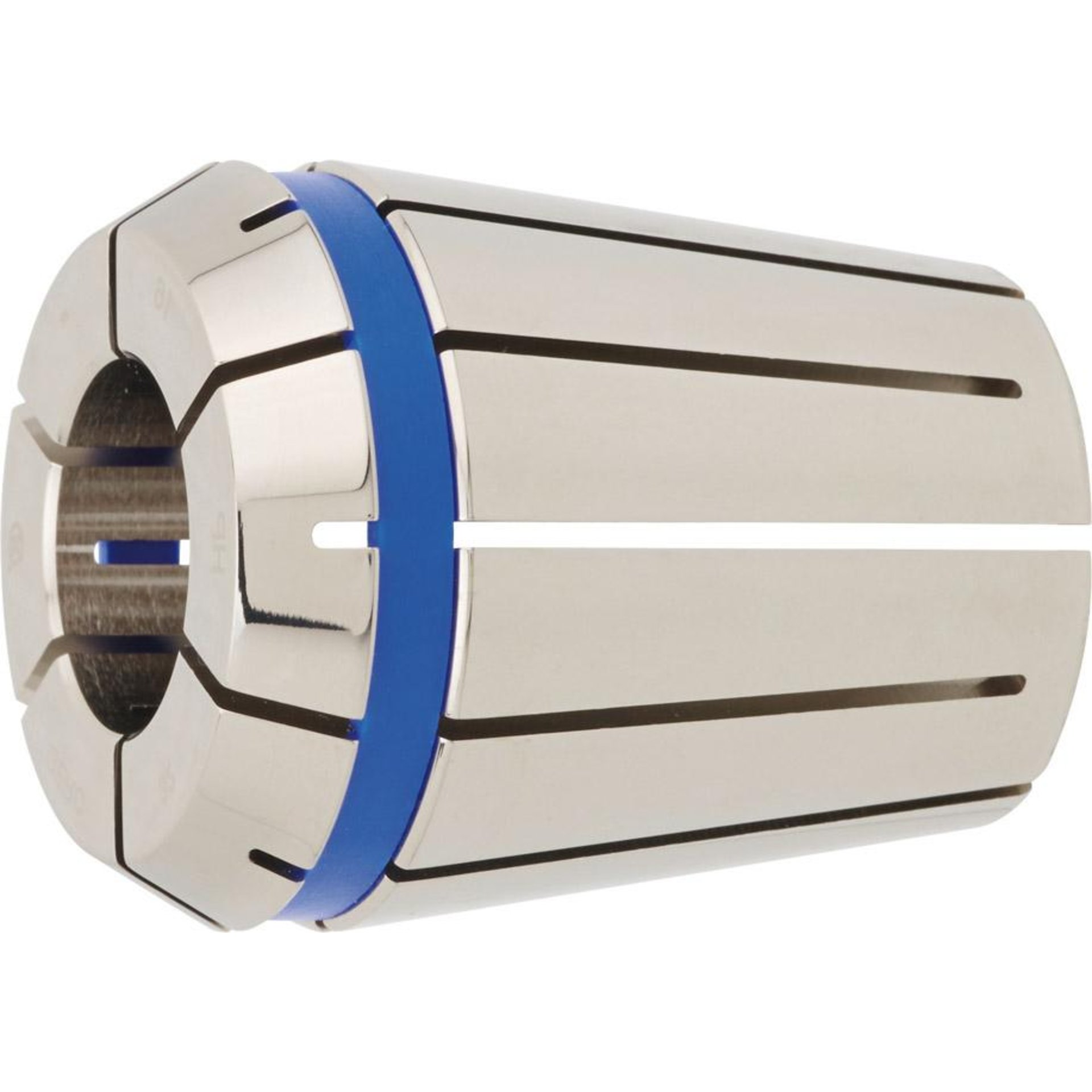

Präzisions-Spannzange GERC25-HP / 430E
13 Varianten verfügbar
Ausführung: Präzisions-Spannzangen GERC-HP DIN ISO 15488-B (alt DIN 6499). Die Spannzangen haben eine gemittelte Systemgenauigkeit von ≤0,003 mm (bei Abstand 3 x D max. 50 mm) in Präzisions-Spannzangenfuttern (bei der GERC8-HP sind es 6 µm). Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt. GERC-HP-Spannzangen eignen sich besonders für den Einsatz im HSC-Bereich und für hochgenaue Bearbeitungsergebnisse, wo sie nur Nennmaß-(Toleranz-h10-) spannend sind. Im Standard-Spannzangenfutter haben sie die normale Spanndurchmesserüberbrückung, der blaue Erkennungsring, der keine Dichtfunktion hat, muss jedoch entfernt werden. Die FAHRION Spannzange mit blauen Erkennungsring ist eine hochgenaue Systemspannzange für das FAHRION CENTRO P Spannfutter.

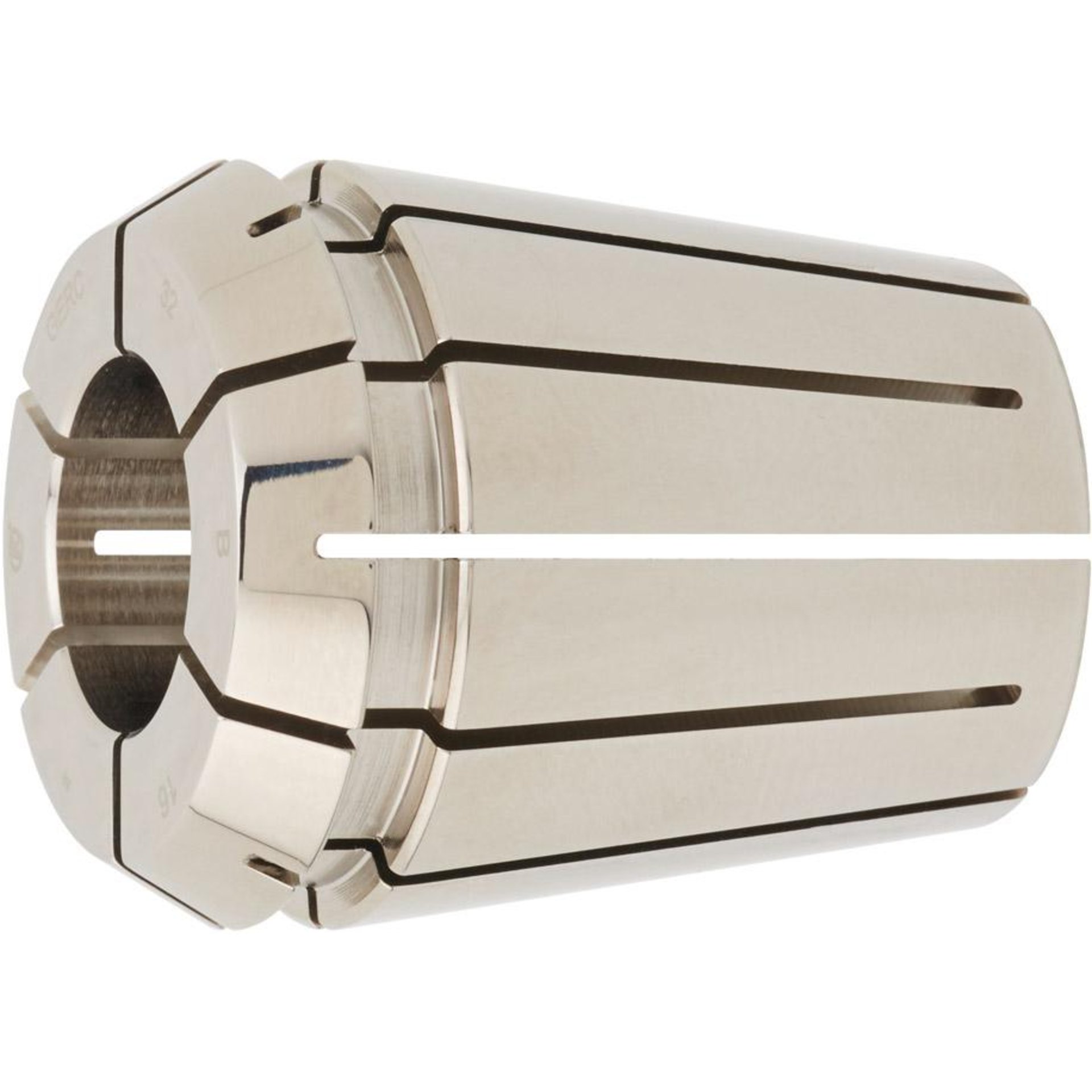

Präzisions-Spannzange GERC 20 – System ER
13 Varianten verfügbar
Ausführung: ISO 15488-B (alt DIN 6499). Diese Spannzangen setzen einen Standard hinsichtlich der Präzision von Standard-Spannzangenfuttern. Die Super-Finish-Ausführung, mit einer Rautiefe von < 1,6 µm, bietet einen höheren Traganteil, höhere Steifigkeit und Haltekräfte sowie höhere Systemrundlaufgenauigkeit. Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt. • Präzise – Rundlauf- und Wiederholgenauigkeit ≤0,005 mm . • Stabil – Nur 12 Schlitze genügen, um die geforderte Spanndurchmesserüberbrückung nach DIN ISO 15488-B zu erreichen. Im Vergleich zu 16-fach geschlitzten Spannzangen haben diese Spannzangen wesentlich weniger die Neigung, sich im unteren Spannbereich zu verschränken. • Schonend – Sämtliche Längskanten sind nicht nur entgratet, sondern auch zusätzlich verrundet, was den Innenkonus des Spannzangenfutters vor möglichen Markierungen schützt. Dies ist Voraussetzung, damit eine gleichbleibend hohe Rundlaufgenauigkeit gewährleistet ist. Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835-B, 1835-E, 6535-B und 6535-E. Hinweis: Die Spanndurchmesserüberbrückung ist 1 mm (unter Ø 2,0 mm = 0,5 mm). Angegeben wird immer der größte Ø, d. h., Ø 16 mm spannt zurück auf Ø 15 mm (Beschriftung z. B. GERC 32 F 470 E16).

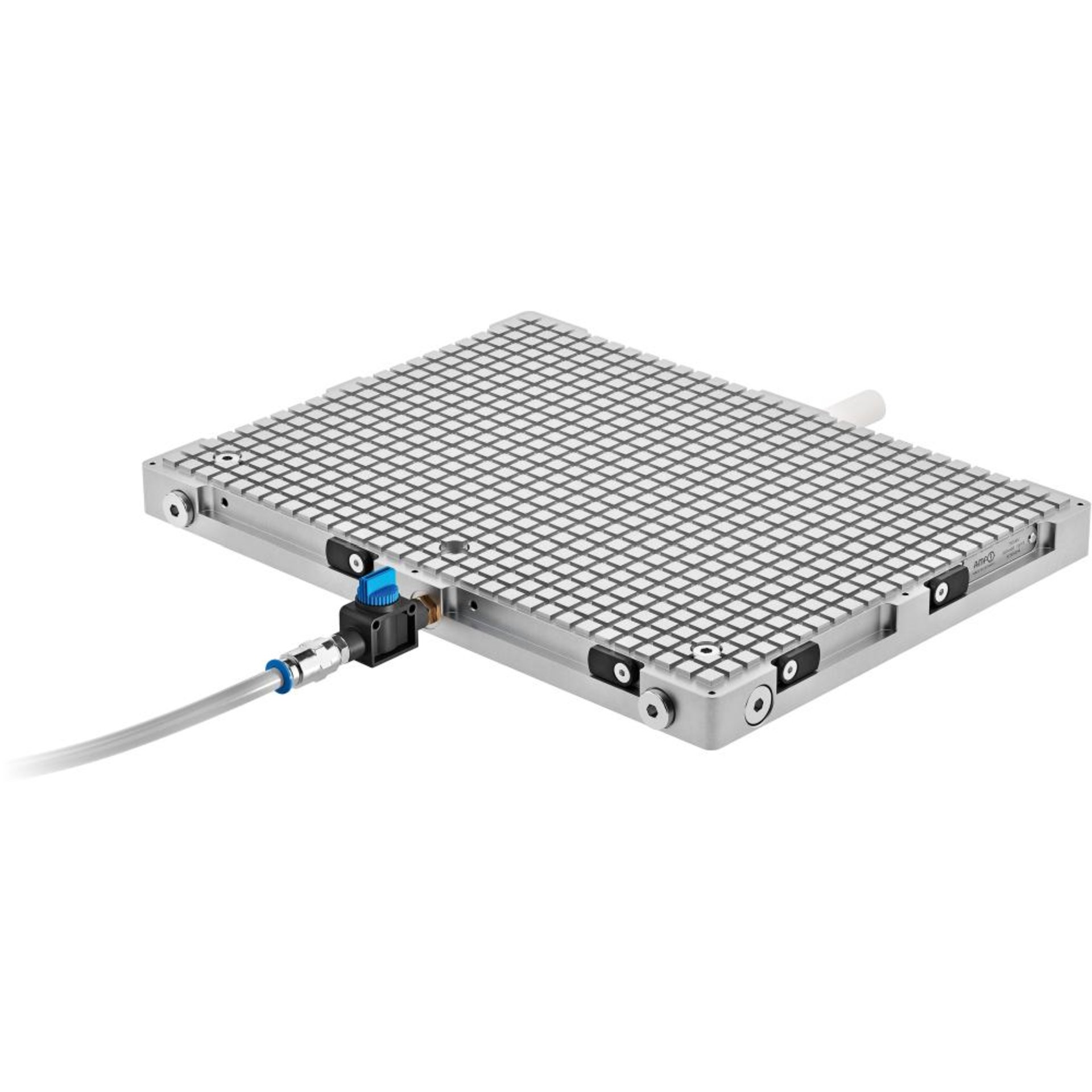

Vakuumspannplatte
4 Varianten verfügbar
Ausführung: Die Vakuumspannplatte kann sowohl durch Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden. Es können je nach Anzahl der Ansaugstellen durch individuelle Feldeinteilung auch mehrere unterschiedliche Werkstücke gleichzeitig gespannt und bearbeitet werden. Hohe Haltekräfte, universell einsetzbar. Durch die Dichtschnur werden geringe Unebenheiten an der Werkstückfläche ausgeglichen. Verzugs- und schwingungsfreie Fünf-Seiten-Bearbeitung. Einfache Positionierung durch seitliche Exzenteranschläge. Mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte (z. B. Maschinentisch). Anwendung: Durch das Erzeugen eines Vakuums mithilfe der integrierten Venturidüsentechnik (im Lieferumfang enthalten) oder mit einer externen Vakuumpumpe werden die zu bearbeitenden Werkstücke gespannt. Typische Anwendungen sind Fräs- und Schleifarbeiten. Lieferumfang: Vakuumspannplatte aus Aluminium, integrierte Venturidüse, Schalldämpfer, Absperrventil, Exzenteranschläge, Ansaugfilter, Verschlussschrauben und 10 m lange Dichtschnur Ø 4 mm (schwarz). Hinweis: Betrieb nur mit getrockneter und nicht geölter Druckluft. Mediumstemperatur 0–60 °C, Umgebungstemperatur: 10–50 °C. Montageanleitung bitte beachten.
Präzisions-Spannzange GERC 32 – System ER
18 Varianten verfügbar
Ausführung: ISO 15488-B (alt DIN 6499). Diese Spannzangen setzen einen Standard hinsichtlich der Präzision von Standard-Spannzangenfuttern. Die Super-Finish-Ausführung, mit einer Rautiefe von < 1,6 µm, bietet einen höheren Traganteil, höhere Steifigkeit und Haltekräfte sowie höhere Systemrundlaufgenauigkeit. Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt. • Präzise – Rundlauf- und Wiederholgenauigkeit ≤0,005 mm . • Stabil – Nur 12 Schlitze genügen, um die geforderte Spanndurchmesserüberbrückung nach DIN ISO 15488-B zu erreichen. Im Vergleich zu 16-fach geschlitzten Spannzangen haben diese Spannzangen wesentlich weniger die Neigung, sich im unteren Spannbereich zu verschränken. • Schonend – Sämtliche Längskanten sind nicht nur entgratet, sondern auch zusätzlich verrundet, was den Innenkonus des Spannzangenfutters vor möglichen Markierungen schützt. Dies ist Voraussetzung, damit eine gleichbleibend hohe Rundlaufgenauigkeit gewährleistet ist. Anwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835-B, 1835-E, 6535-B und 6535-E. Hinweis: Die Spanndurchmesserüberbrückung ist 1 mm (unter Ø 2,0 mm = 0,5 mm). Angegeben wird immer der größte Ø, d. h., Ø 16 mm spannt zurück auf Ø 15 mm (Beschriftung z. B. GERC 32 F 470 E16).

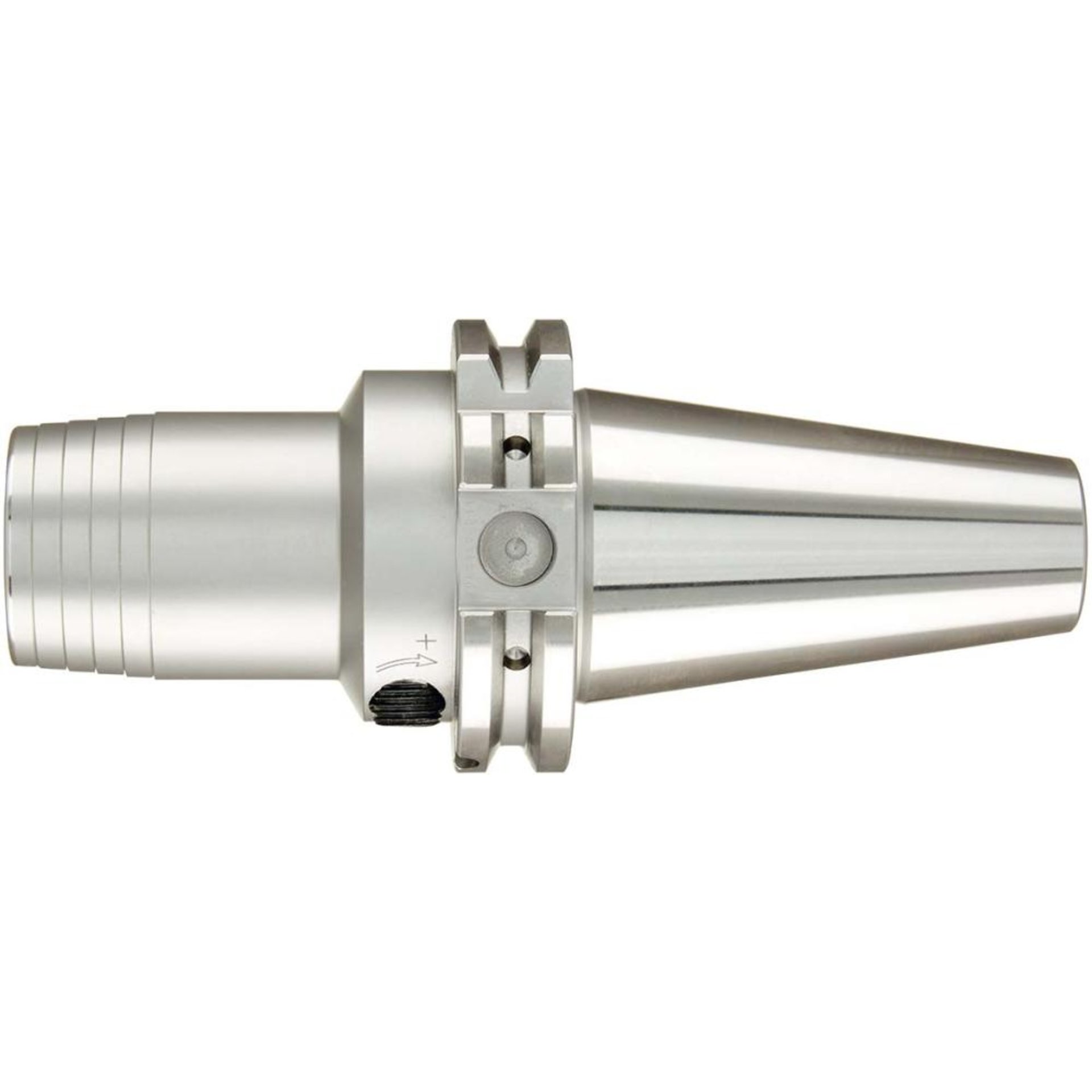

Hydrodehnspannfutter, ISO 7388-1 (DIN 69871), Form AD/B, mit Innenkühlung, SK 40
20 Varianten verfügbar
Ausführung: Werkstoff mit einer Zugfestigkeit von 1600 bis 1800 N/mm², einer Härte von 52 ± 2 HRC. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Kegel nach DIN 254. Bohrung für Datenträger/Chip (Balluf). Kegelwinkeltoleranz: AT3 Maximale Drehzahl: 40000 min-1 Optimale Einsatztemperatur: 20–50 °C Kühlmitteldruck maximal: 80 bar Verstellweg: 10 mm Lieferumfang: Hydrodehnspannfutter.

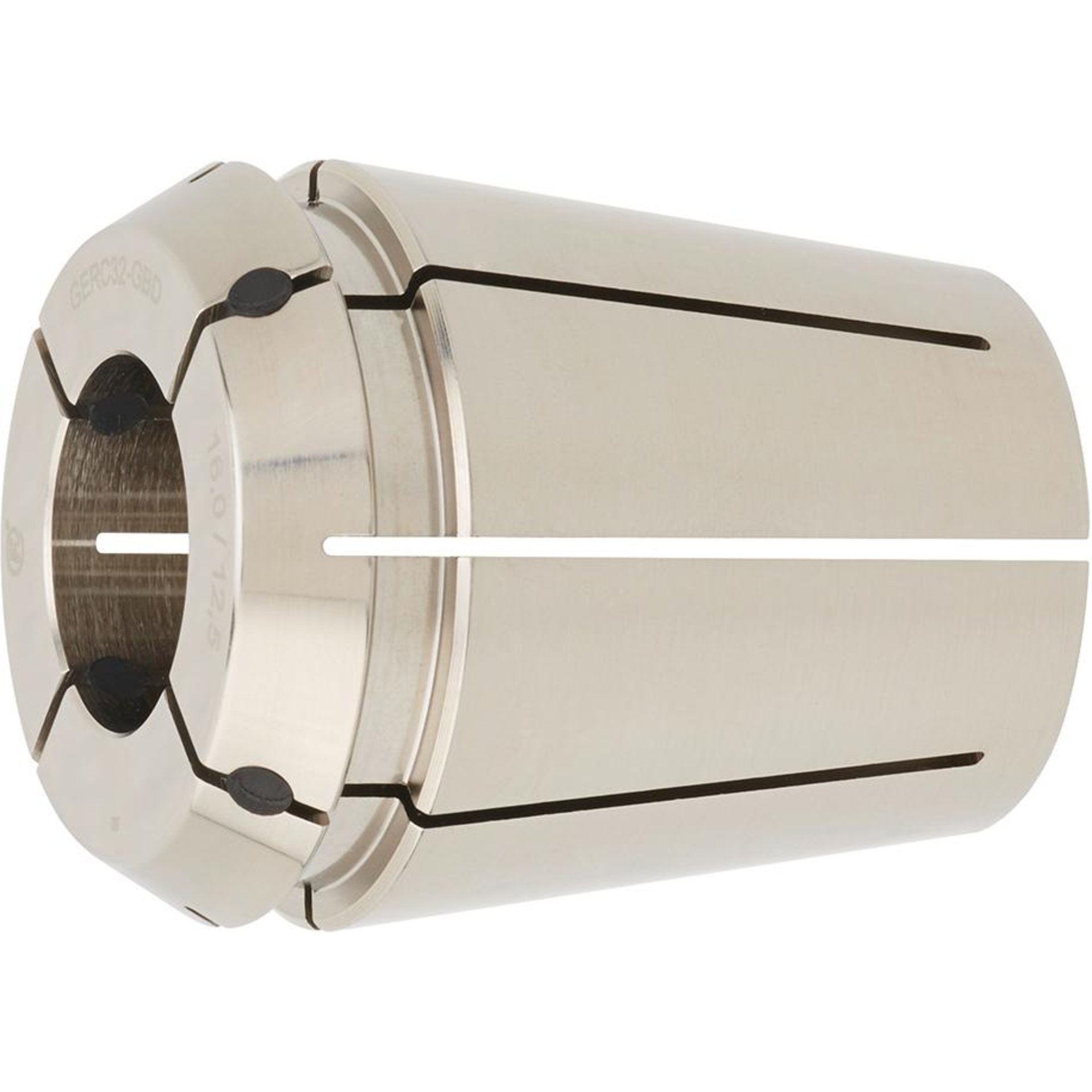

Spannzange für Gewindebohrer GERC25-GBD
12 Varianten verfügbar
Ausführung: Ähnlich ISO 15488-A (alt DIN 6499). Die Gewindebohrspannzangen GERC-GBD haben eine Rundlaufgenauigkeit von 10 µm und können sowohl in Präzisions-Spannzangenfuttern CENTRO P, in Gewindeschneidfuttern SYNCHRO T als auch in Standard-Spannzangenfuttern eingesetzt werden. Sie haben einen Innenvierkant zur Mitnahme des Gewindebohrers sowie eine Abdichtung für Innenkühlung bis 60 bar. Sie sind alle mit der FAHRION Protect Beschichtung gegen Korrosion geschützt. Anwendung: Sowohl für DIN- als auch für ISO-Gewindebohrer einsetzbar.

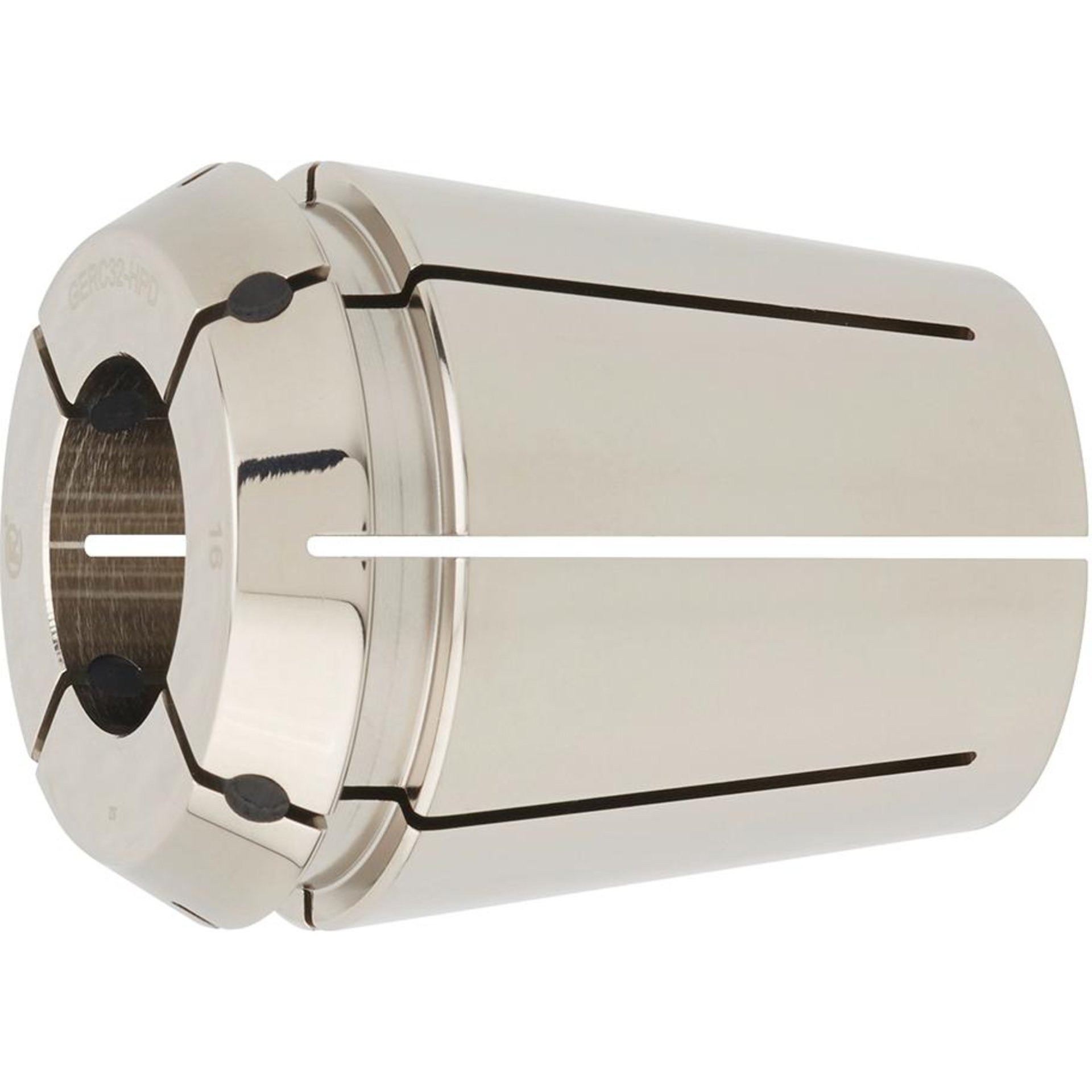

Präzisions-Spannzange GERC-BD 25 – System ER, abgedichtet
9 Varianten verfügbar
Ausführung: Ähnlich ISO 15488-A, mit Abdichtung für Innenkühlung und FAHRION Protect Beschichtung gegen Korrosion. Einsetzbar bis 60 bar.

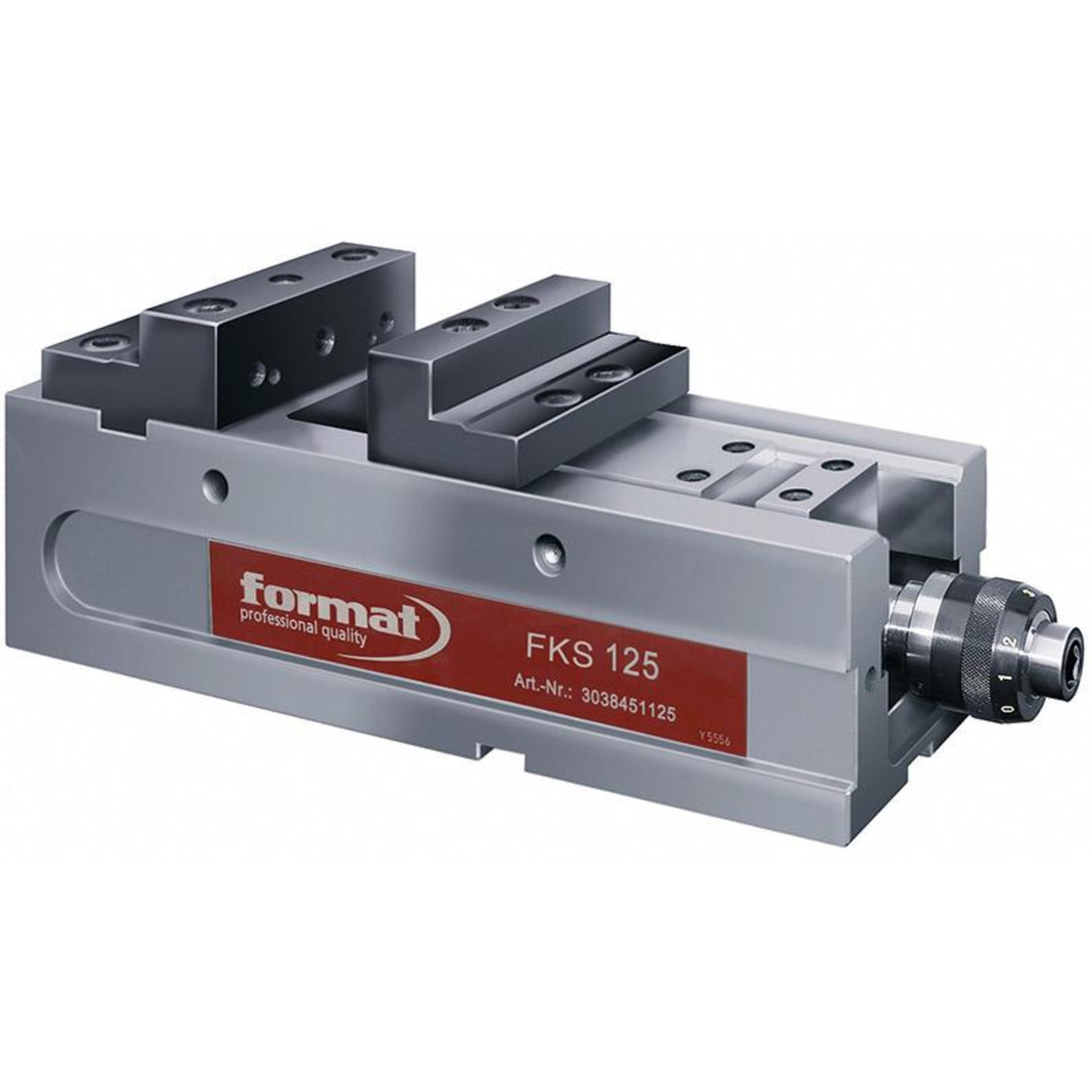

NC-Kompaktspanner FKS
2 Varianten verfügbar
Ausführung: Spannsystem mechanisch/mechanisch mit Kraftübersetzer, manuell betätigt. Der stabile Stahlgrundkörper und alle Führungen sind allseitig gehärtet und geschliffen, die Spannschieber mit Quernuten sind allseitig gehärtet und die Funktionsflächen geschliffen. Die Antriebsspindel verfügt über eine Spannkraftvoreinstellung. Mit Spannflächen für Spannpratzen und einem stabilen Späneschutz gegen das Eindringen von Spänen in den Innenraum des Körpers. Mit beidseitig angebrachten Schmiernippeln können alle dem Verschleiß unterliegenden Führungen und das Spindelgewinde geschmiert werden. Durch Wenden der Spannbacken kann der Spannbereich erweitert werden. Anwendung: Ideal für den Einsatz auf Bearbeitungszentren. Grundseitig aufspannbar. Lieferumfang: NC-Kompaktspanner mit einer festen und einer beweglichen Stufenbacke.

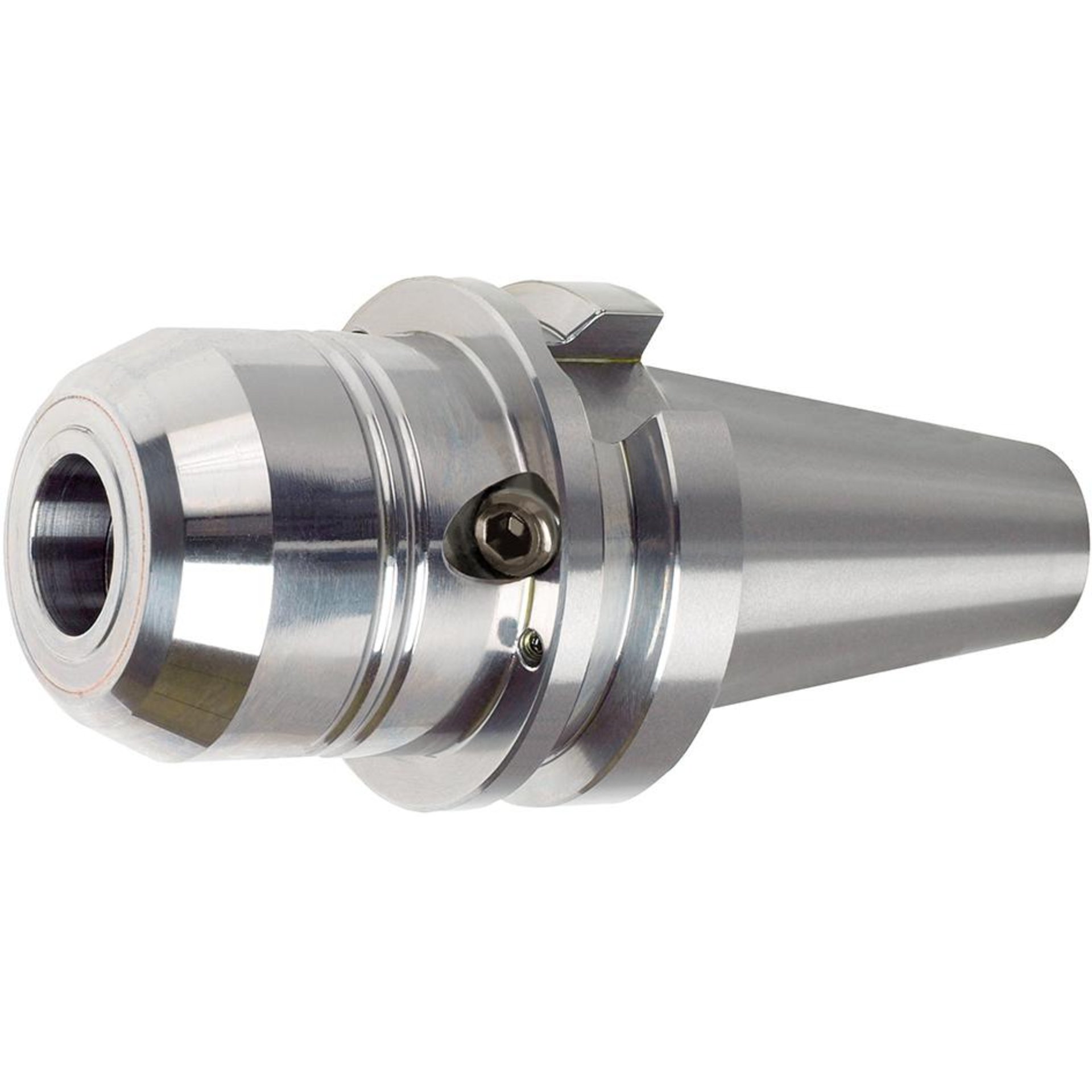

Hydrodehnspannfutter, Form AD/B, mit Innenkühlung
9 Varianten verfügbar
Ausführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit gespannt wird. Bohrungen für Form B bei Lieferung mit Gewindestiften verschlossen. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube.

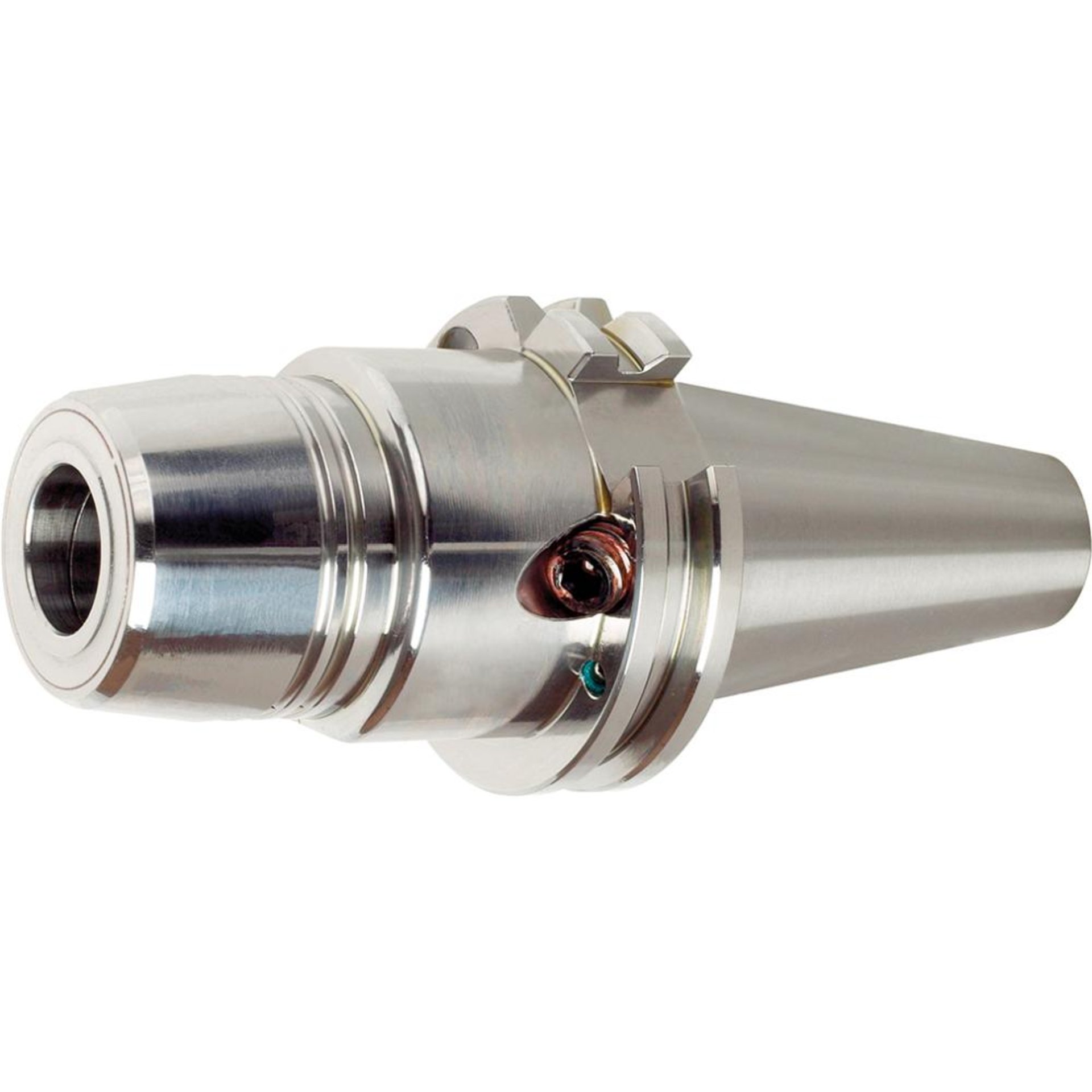

Hydrodehnspannfutter, Werksnorm, Form AD/B, mit Innenkühlung, SK 40
10 Varianten verfügbar
Ausführung: Axiale Längeneinstellung, für Werkzeugschafttoleranz h6. Mittels Sechskantquergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert. Der entstandene Druck bewirkt eine gleichmäßige Verformung der Dehnbuchse, wodurch der Werkzeugschaft mit hoher Rundlaufgenauigkeit (max. 3 µm) gespannt wird. Bohrungen für Form B bei Lieferung mit Gewindestiften verschlossen. Lieferumfang: Hydrodehnspannfutter inkl. Längeneinstellschraube.

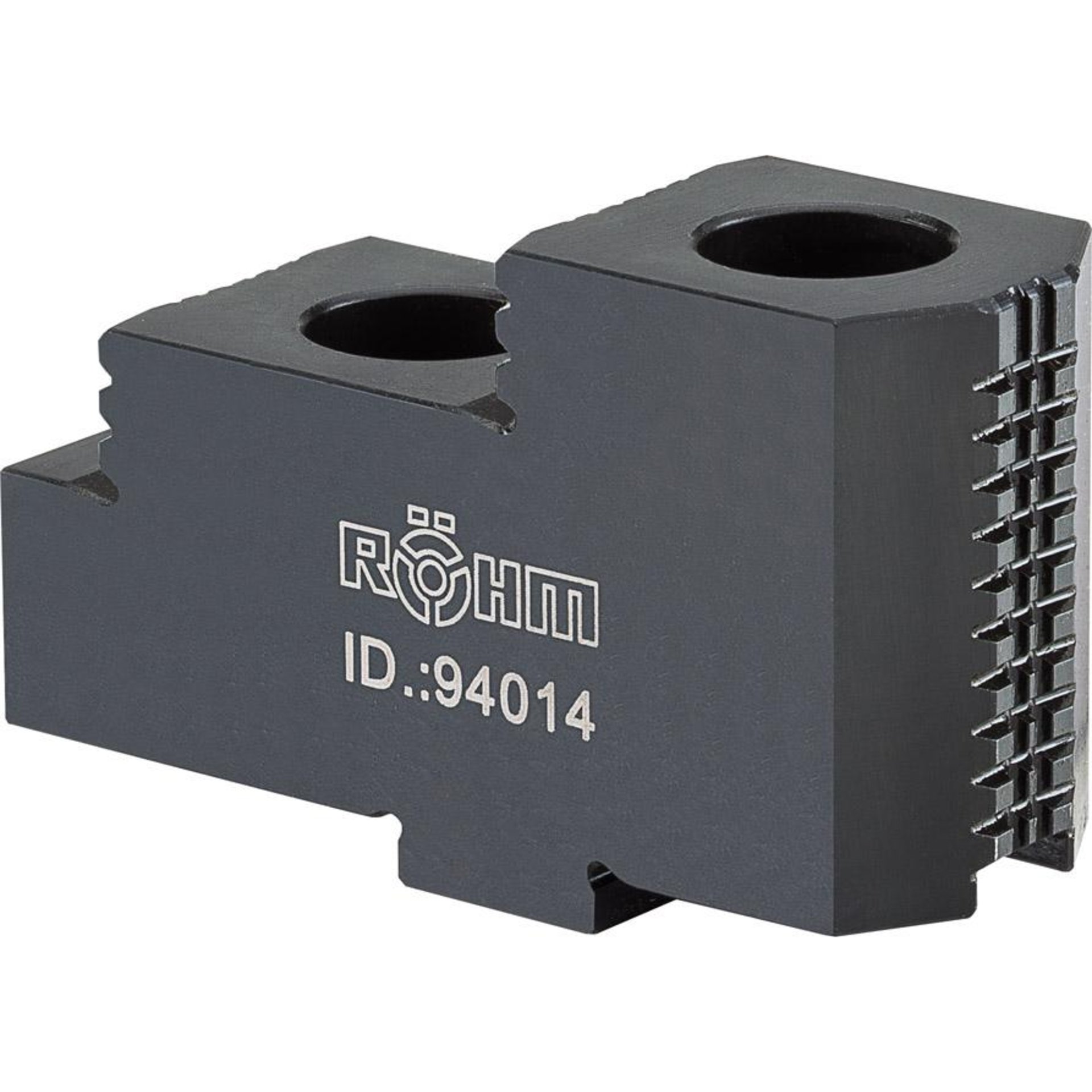

Ersatz-Umkehr-Aufsatzbacke gehärtet, 3-teiliger Satz, für Keilstangen-Dreibacken-Drehfutter DURO
5 Varianten verfügbar
Umkehr-Aufsatzbacke gehärtet, 16MnCr5, 3-teiliger Satz.
Aufspannbolzensystem FlexiClamp, gelagerte Spannschraube
2 Varianten verfügbar
Ausführung: Aluminiumgehäuse mit gehärteten Stahlflächen, Spannschraube mit weichem, austauschbarem Messingring, Positionierung der Bolzen mittels zentrischer Schraube, verdrehungsfrei. Durch die Bauweise vielseitige, störungsfreie Bearbeitung möglich. Anwendung: Zum sicheren Aufspannen unterschiedlichst geformter Werkstücke. Gelagerte Spannschraube Für große Serien, der Kopf ermöglicht einen schnellen Werkstückwechsel.
Präzisions-Spannzange GERC32-HP / 470E
14 Varianten verfügbar
Ausführung: Präzisions-Spannzangen GERC-HP DIN ISO 15488-B (alt DIN 6499). Die Spannzangen haben eine gemittelte Systemgenauigkeit von ≤0,003 mm (bei Abstand 3 x D max. 50 mm) in Präzisions-Spannzangenfuttern (bei der GERC8-HP sind es 6 µm). Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt. GERC-HP-Spannzangen eignen sich besonders für den Einsatz im HSC-Bereich und für hochgenaue Bearbeitungsergebnisse, wo sie nur Nennmaß-(Toleranz-h10-) spannend sind. Im Standard-Spannzangenfutter haben sie die normale Spanndurchmesserüberbrückung, der blaue Erkennungsring, der keine Dichtfunktion hat, muss jedoch entfernt werden. Die FAHRION Spannzange mit blauen Erkennungsring ist eine hochgenaue Systemspannzange für das FAHRION CENTRO P Spannfutter.
Spannzange ER 32 – System ER
18 Varianten verfügbar
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit 0,015 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit. Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Spannzange ER 25 – System ER
15 Varianten verfügbar
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit 0,015 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit. Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).
Spannzange ER 25 – System ER
15 Varianten verfügbar
Ausführung: Doppelt geschlitzt. System ER, Rundlaufgenauigkeit 0,005 mm. Eine Walkbewegung der Fräser ist ausgeschlossen, dadurch hohe Präzision bei der Zerspanung und lange Standzeit. Anwendung: Mehrbereichs-Spannzange ab Ø 2 mm zum Spannen bis max. 1 mm unter Nenndurchmesser (ER11 0,5 mm).

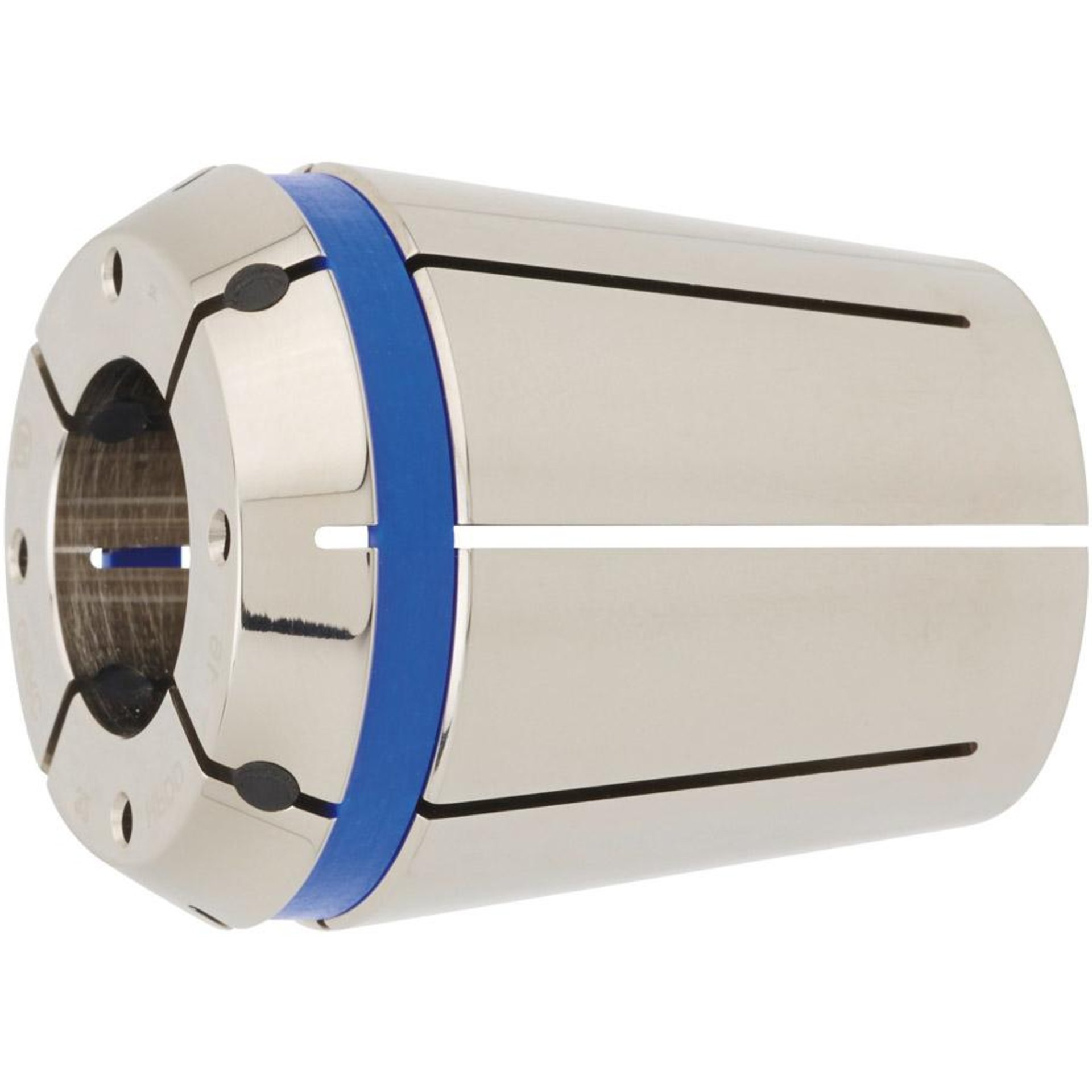

GERC25-HPDD / 429E
6 Varianten verfügbar
Ausführung: Präzisions-Spannzangen GERC-HPDD ähnlich DIN ISO 15488-A (alt DIN 6499). Die Spannzangen haben eine gemittelte Systemgenauigkeit von ≤0,003 mm (bei Abstand 3 x D max. 50 mm) in Präzisions-Spannzangenfuttern. Sie haben eine Abdichtung für Innenkühlung (einsetzbar bis 60 bar) und zusätzliche Spritzdüsen, damit das Kühlmittel bei einem Werkzeug ohne Kühlkanal direkt an die Schneide spritzt. Sie eignen sich besonders für den Einsatz im HSC-Bereich und für hochgenaue Bearbeitungsergebnisse im CENTRO P. Die GERC-HPDD haben keine Spanndurchmesserüberbrückung (Toleranz h8), weder im CENTRO P noch im Standard-Spannzangenfutter, wo jedoch der blaue Erkennungsring, der keine Dichtfunktion hat, entfernt werden muss.

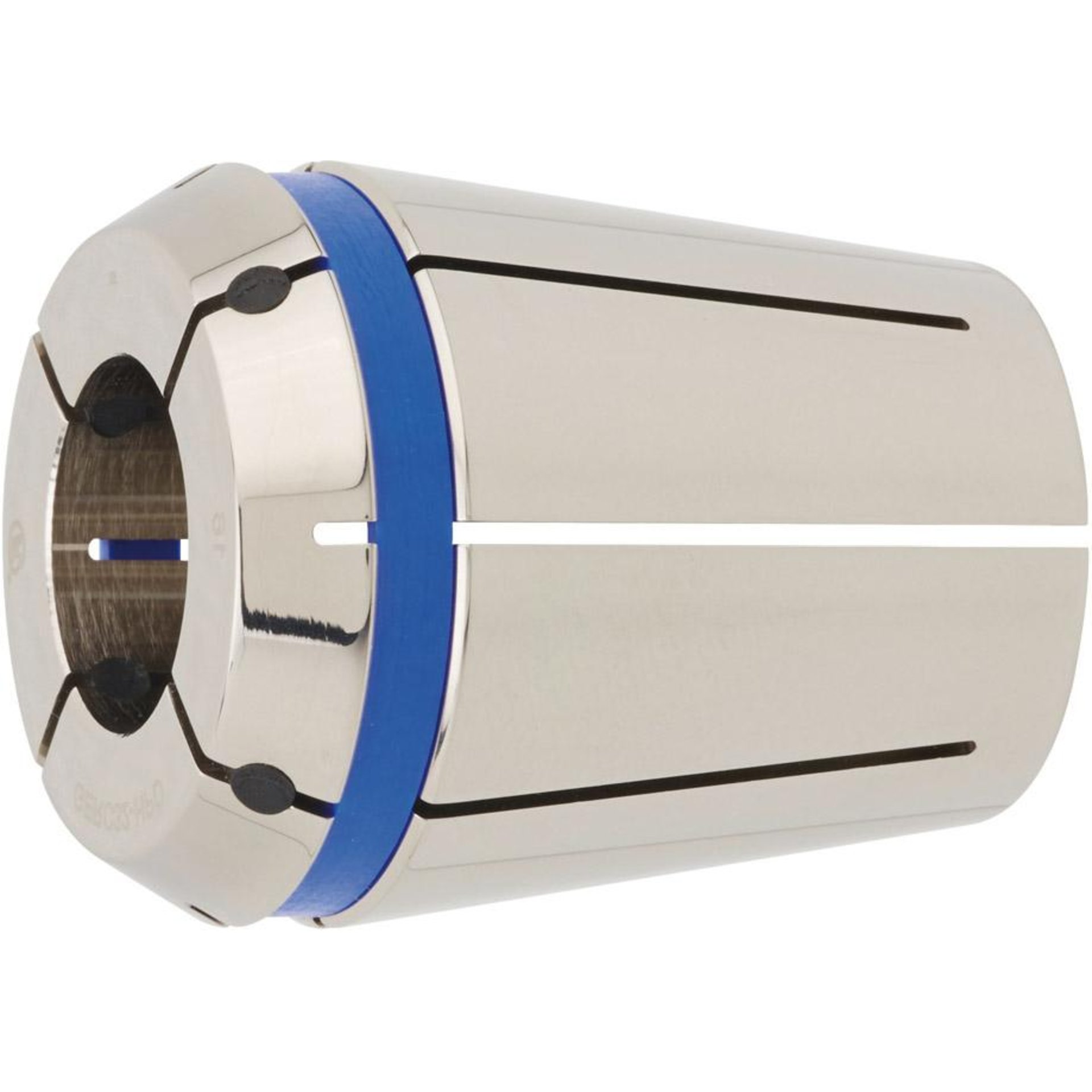

Präzisions-Spannzange GERC16-HPD / 425E
6 Varianten verfügbar
Ausführung: Präzisions-Spannzangen GERC-HPD ähnlich DIN ISO 15488-A (alt DIN 6499). Die Spannzangen haben eine gemittelte Systemgenauigkeit von ≤0,003 mm (bei Abstand 3 x D max. 50 mm) in Präzisions-Spannzangenfuttern (bei der GERC8-HP sind es 6 µm). Sie sind alle mit der neuen FAHRION Protect Beschichtung gegen Korrosion geschützt. GERC-HPD-Spannzangen haben eine Abdichtung für Innenkühlung und sind einsetzbar bis 60 bar. Sie eignen sich besonders für den Einsatz im HSC-Bereich und für hochgenaue Bearbeitungsergebnisse. Die GERC-HPD haben keine Spanndurchmesserüberbrückung (Toleranz h8). Beim Einsatz in einem Standard-Spannzangenfutter muss der blaue Erkennungsring entfernt werden.
