Der fischer Langschaftdübel SXR-Z ist ein Dübel aus hochwertigem Nylon mit Senkkopfschraube. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Langschaftdübel besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR-Z ist mit der Senkkopfschraube besonders für die Befestigung von Holzkonstruktionen zu empfehlen. • Geringe Verankerungstiefe spart Zeit und Kosten • ETA-Bewertung in Beton und Mauerwerk • Mit vormontierter Sicherheitsschraube mit Senkkopf • Dübel spreizt in Vollbaustoffen • In Lochbaustoffen verankert der Dübel im Hohlraum • Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 50 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung • Die ETA-Bewertung deckt den Einsatz in vielen Voll- und Lochbaustoffen ab und garantiert damit eine sichere Befestigung • Die speziell entwickelte Kombination aus Langschaftdübel und Sicherheitsschraube sorgt für eine optimale Handhabung. Der Dübel zieht spürbar und bietet dadurch mehr Montagekomfort • Umfangreiches Sortiment mit den Durchmessern 6, 8 und 10 mm, mit Nutzlängen bis 210 mm Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten

• Schlitzbreite: 7–8 mm • Befestigung: CNA Kammnägel Ø 4 mm / CSA Schrauben Ø 5 mm / Stabdübel Ø 12 mm • Löcher: Ø 5 mm, Ø 13 mm • ETA-07/0245 • DoP-e07/0245

• Mit zwei Verankerungstiefen • Mit Senkkopfschraube • Für Mehrfachbefestigungen von nichttragenden Systemen in Beton, Mauerwerk und Porenbeton zugelassen • Durch spezielle Lamellengeometrie und Materialkombination verspreizt sich der Dübel optimal und materialschonend im jeweiligen Baustoff • Besonders für die Befestigung von Holzkonstruktionen geeignet

Der fischer Langschaftdübel SXR-SS ist ein Dübel aus hochwertigem Nylon mit der fischer Sechskantschraube. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Langschaftdübel vor allem bei Mehrfachbefestigungen von nicht tragenden Systemen besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR-SS ist mit der Sechskantschraube und angeformter Unterlegscheibe besonders für die Befestigung von Metallkonstruktionen zu empfehlen. • Geringe Verankerungstiefe spart Zeit und Kosten • ETA-Bewertung in Beton und Mauerwerk • Dübel spreizt in Vollbaustoffen • In Lochbaustoffen verankert der Dübel im Hohlraum • Mit Sicherheitsschraube mit Sechskantkopf • Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 50 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung • Die ETA-Bewertung deckt den Einsatz in vielen Voll- und Lochbaustoffen ab und garantiert damit eine sichere Befestigung • Die speziell entwickelte Kombination aus Dübel und Sicherheitsschraube sorgt für eine optimale Handhabung. Der Dübel zieht spürbar und bietet dadurch mehr Montagekomfort Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten Zulassungen: • ETA-07/0121 • DoP No. 0329

• Mit zwei Verankerungstiefen • Mit Sechskantschraube und U-Scheibe - Edelstahl • Für Mehrfachbefestigungen von nichttragenden Systemen in Beton, Mauerwerk und Porenbeton zugelassen • Durch spezielle Lamellengeometrie und Materialkombination verspreizt sich der Dübel optimal und materialschonend im jeweiligen Baustoff • Besonders für die Befestigung von Metallkonstruktionen geeignet • Zulassungen ETA-21/0324; DoP 0244; REPORT NO.: 21-010-2 (1)

• Mit galvanisch verzinkter fischer® Sicherheitsschraube mit T-Antrieb • Erster Langschaftdübel mit 10 mm Durchmesser • Für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in Beton und Mauerwerk • Universaldübel mit nur 50 mm Verankerungstiefe • Europäisch technische Zulassung für Mehrfachbefestigung von nichttragenden Konstruktionen • Auch für zentrischen Zug im gerissenen Beton • ETA-07/0121 Zugelassen für: Beton >= C12/15, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Porenbeton, Vollblock aus Leicht- und Normalbeton, Vollziegel, Wärmedämmblöcke Auch geeignet für: Naturstein mit dichtem Gefuge, Vollgips-Platten

• Mit zwei Verankerungstiefen • Mit Sechskantschraube und U-Scheibe - Stahl galvanisch verzinkt • Für Mehrfachbefestigungen von nichttragenden Systemen in Beton, Mauerwerk und Porenbeton zugelassen • Durch spezielle Lamellengeometrie und Materialkombination verspreizt sich der Dübel optimal und materialschonend im jeweiligen Baustoff • Besonders für die Befestigung von Metallkonstruktionen geeignet • Zulassungen ETA-21/0324; DoP 0244; REPORT NO.: 21-010-2 (1)

• Mit galvanisch verzinkter fischer® Sicherheitsschraube mit T-Antrieb • Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch • Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage • Vielseitig einsetzbar durch multiple Verankerungstiefen von 50, 70 und 90* mm (* ab Dübellänge 100 mm) • Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten • ETA-07/0121 Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten

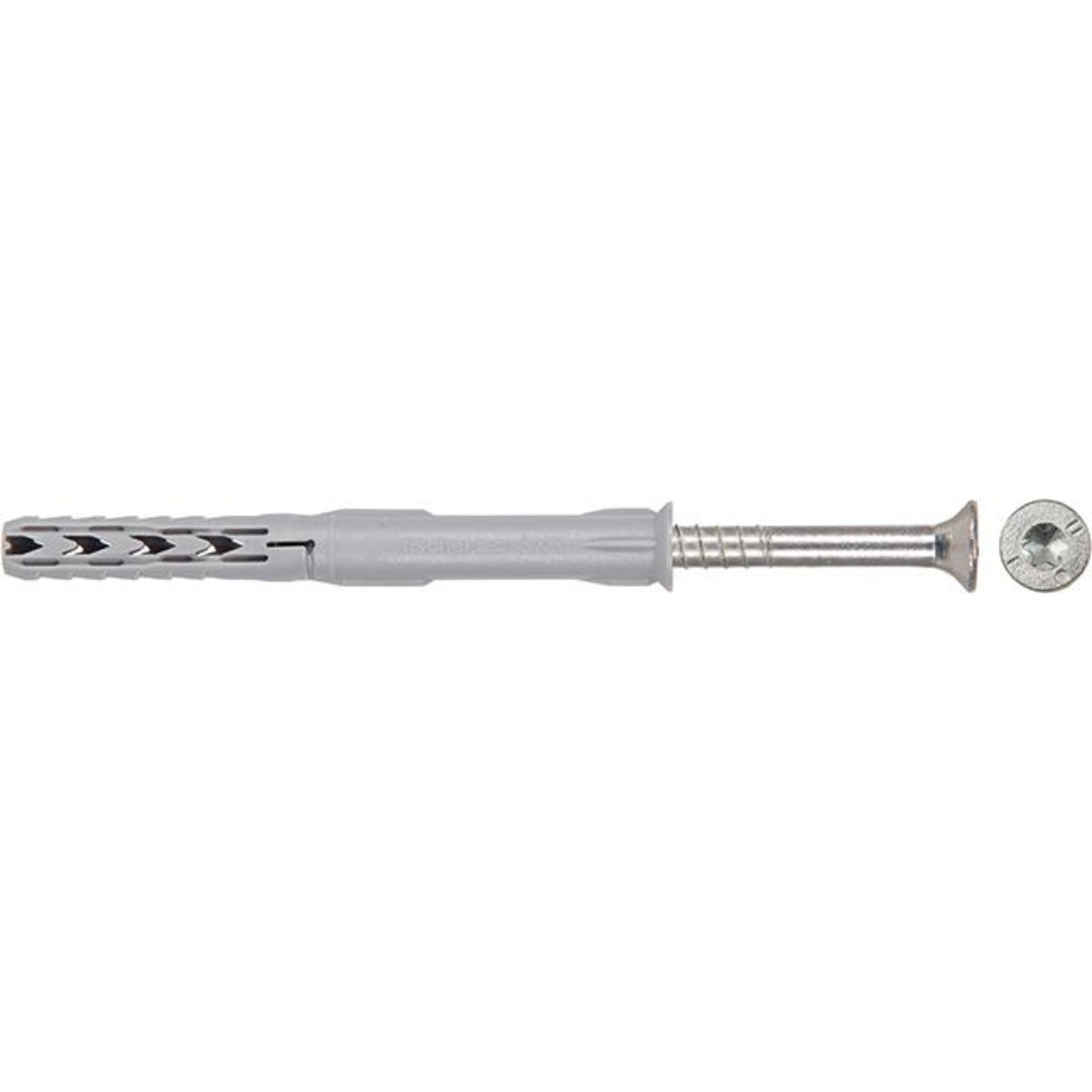

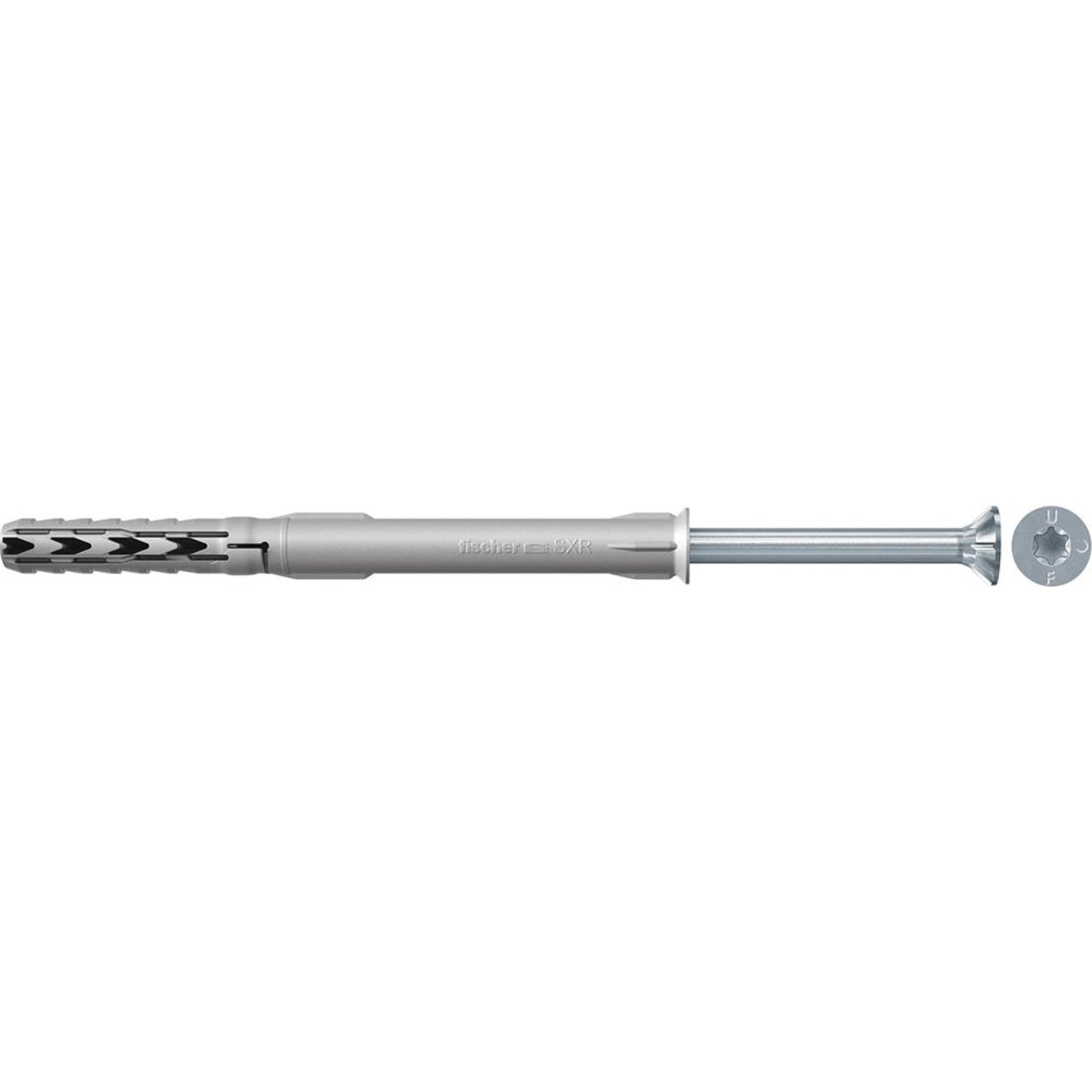

Der fischer Langschaftdübel SXR-T ist ein Dübel aus hochwertigem Nylon mit vormontierter fischer Sicherheitsschraube mit Senkkopf. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Langschaftdübel vor allem bei Mehrfachbefestigungen von nicht tragenden Systemen besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR-T ist mit der Senkkopfschraube besonders für die Befestigung von Holzkonstruktionen zu empfehlen. • Geringe Verankerungstiefe spart Zeit und Kosten • ETA-Bewertung in Beton und Mauerwerk • Dübel spreizt in Vollbaustoffen • In Lochbaustoffen verankert der Dübel im Hohlraum • Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 50 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung • Die ETA-Bewertung deckt den Einsatz in vielen Voll- und Lochbaustoffen ab und garantiert damit eine sichere Befestigung • Die speziell entwickelte Kombination aus Dübel und Sicherheitsschraube sorgt für eine optimale Handhabung. Der Dübel zieht spürbar und bietet dadurch mehr Montagekomfort • Umfangreiches Sortiment mit den Durchmessern 6, 8 und 10 mm, mit Nutzlängen bis 210 mm Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten Zulassungen: • ETA-07/0121 • DoP No. 0329

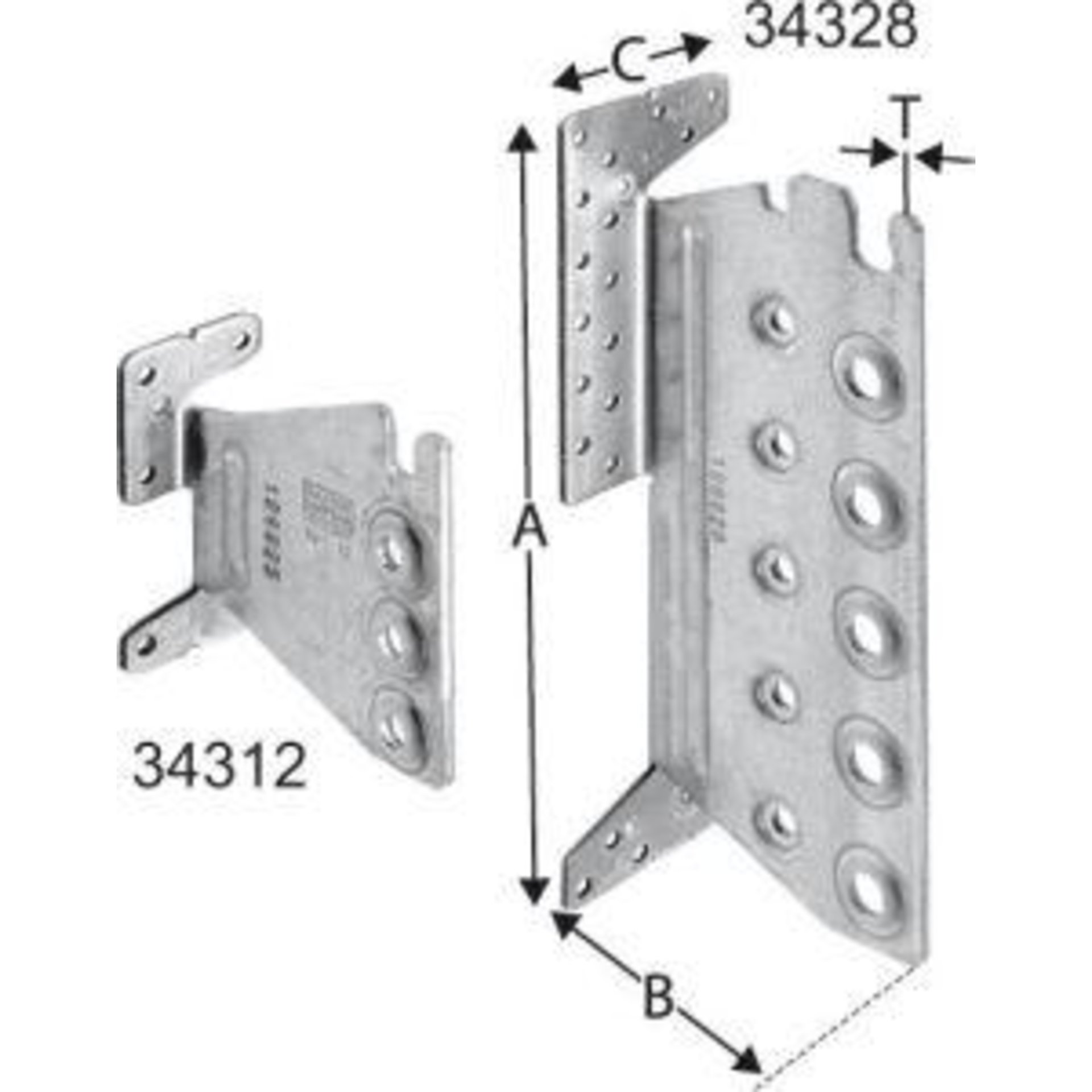

• Schlitzbreite: 7–8 mm • Befestigung: Typ 90/4: Kammnägel Ø 4 mm x L / Stabdübel Ø 8 mm • Löcher: Typ 90/4: Ø 5 mm / Ø 8,5 mm • Befestigung: Typ 120–240/4: Kammnägel Ø 4 mm x L / Stabdübel Ø 12 mm • Löcher: Typ 120–240/4: Ø 5 mm / Ø 13 mm • ETA-07/0245

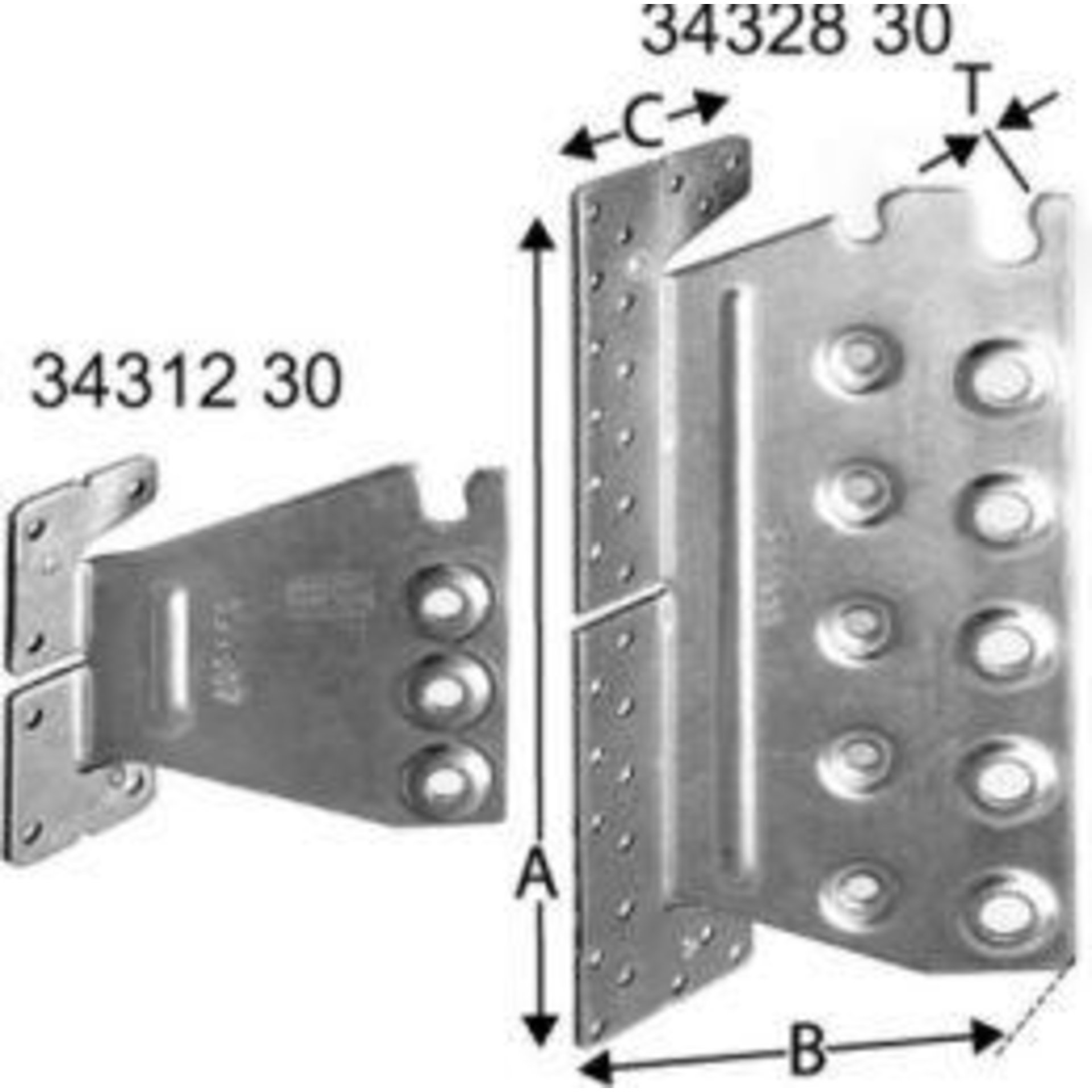

• Schlitzbreite: 7–8 bzw. 8–9 mm • Befestigung: CNA Kammnägel Ø 4 mm / CSA Schrauben Ø 5 mm / Stabdübel Ø 8 + 12 mm • Löcher: TU12: Ø 5 mm / Ø 8,5 mm TU16-28: Ø 5 mm / Ø 12,5 mm • ETA-07/0245 Hinweis: Für TUS fallen Einrichtkosten an! Die Einrichtkosten für TUS verstehen sich pro Abmessung und pro gewünschte Gradzahl. Individuelle Auftragsfertigung: Winkel von 30° bis 89°(in ganzen Gradzahlen).

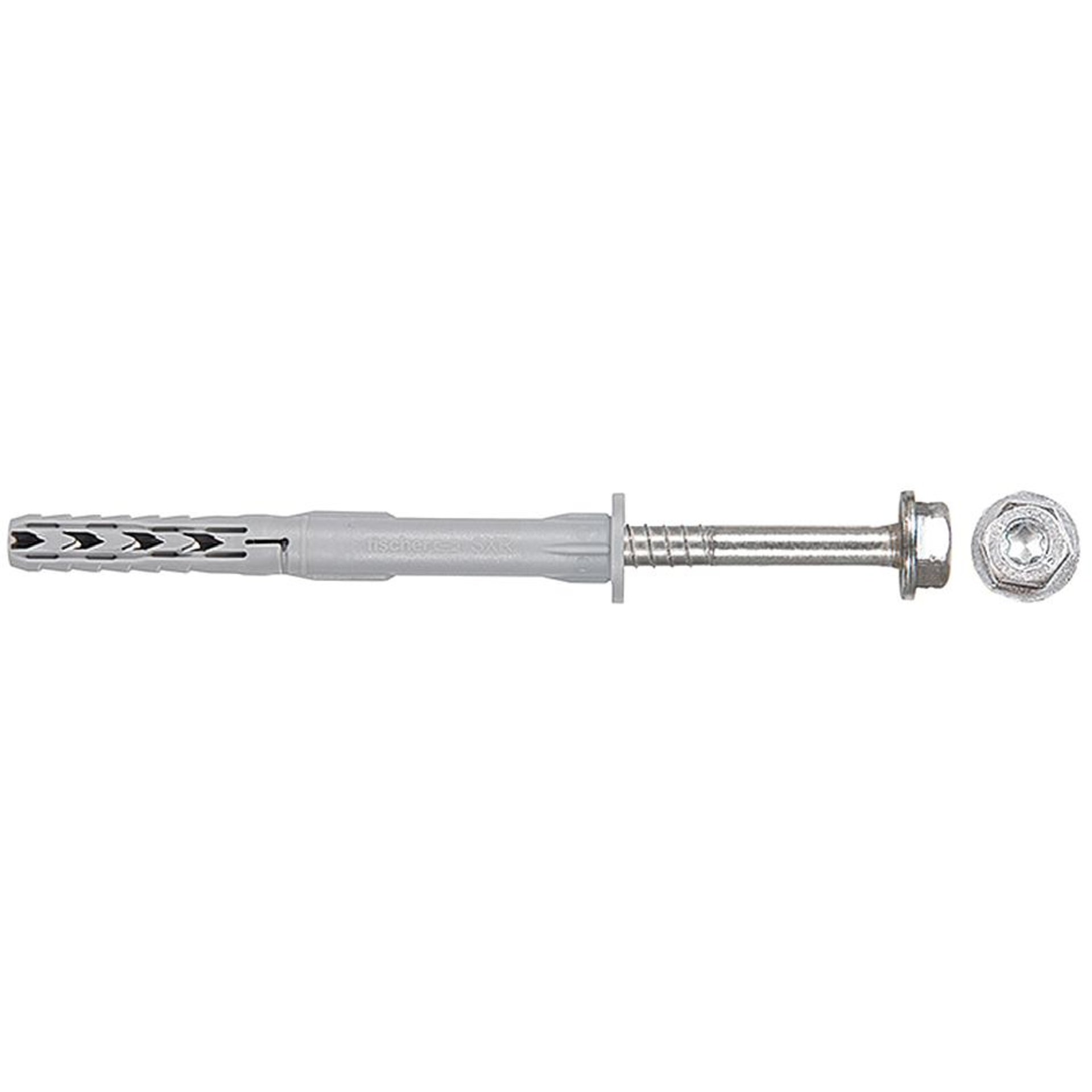

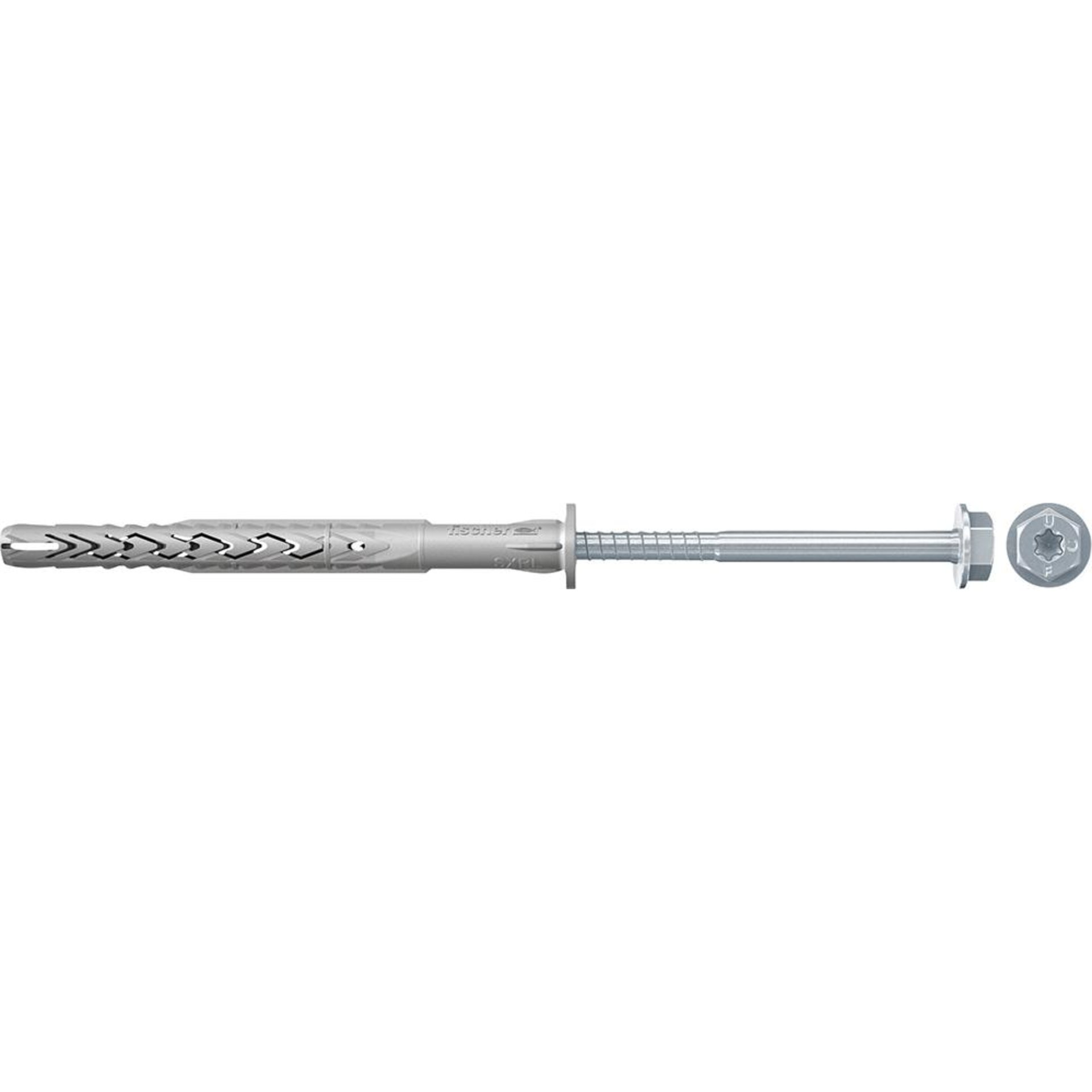

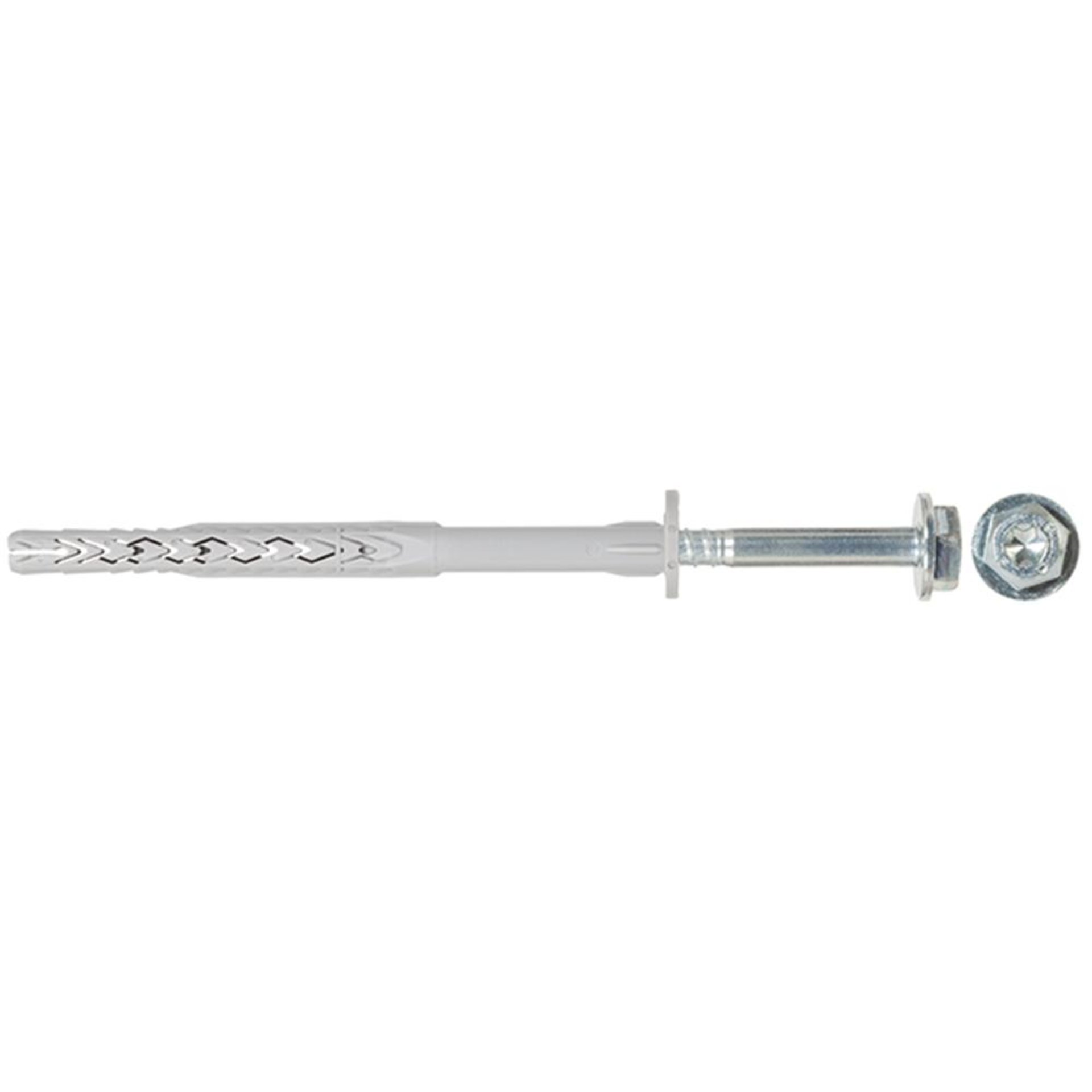

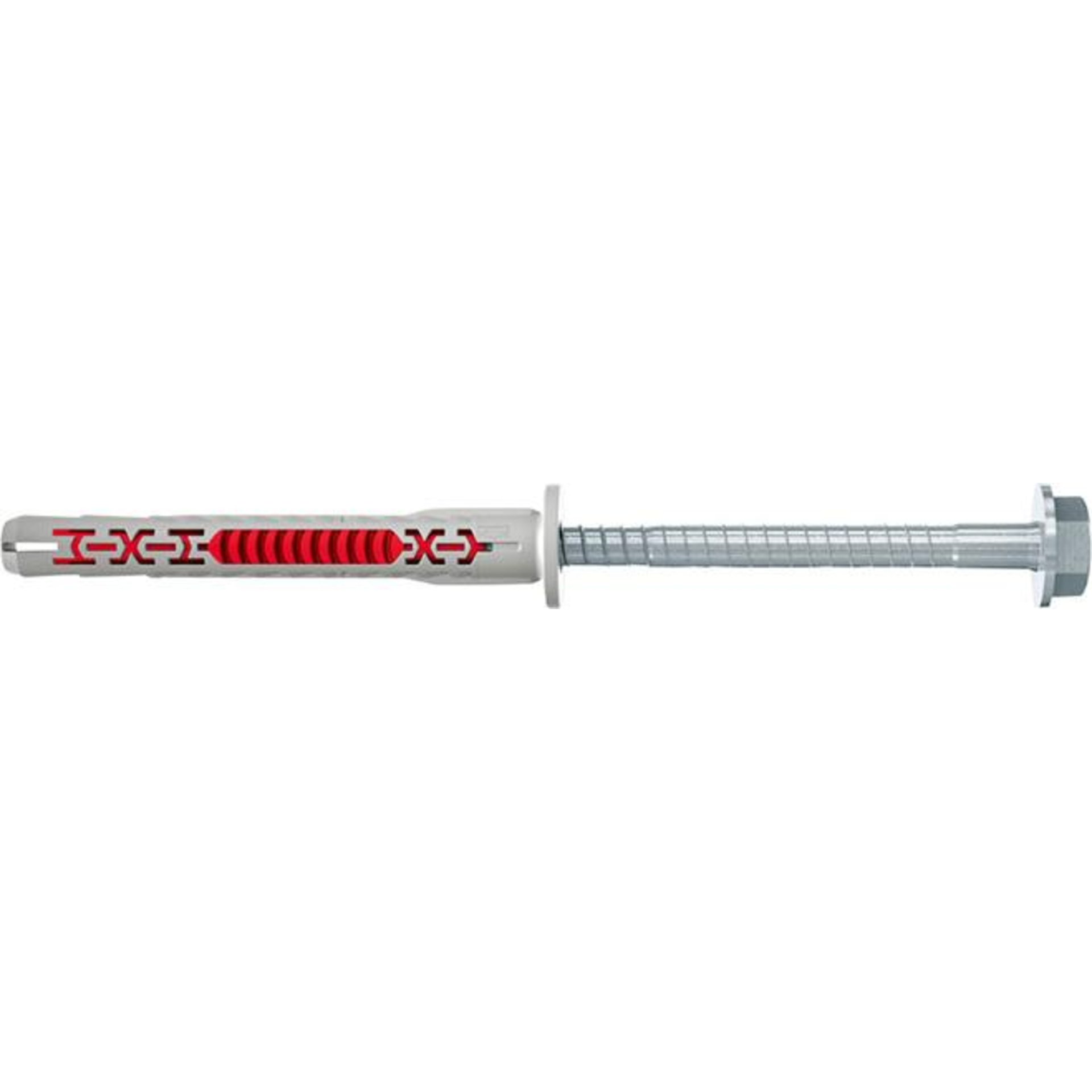

• Zur Befestigung von Metallkonstruktionen ist die Ausführung FUS (Sechskantschraube mit angeformter Unterlegscheibe und Dübelhülse mit breitem Rand) bestens geeignet • Eine Kontaktkorrosion zwischen Anbauteil und Schraube wird verhindert • Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch • Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage • Vielseitig einsetzbar durch multiple Verankerungstiefen von 50, 70 und 90* mm (* ab Dübellänge 100 mm) • Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten • ETA-07/0121 Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten

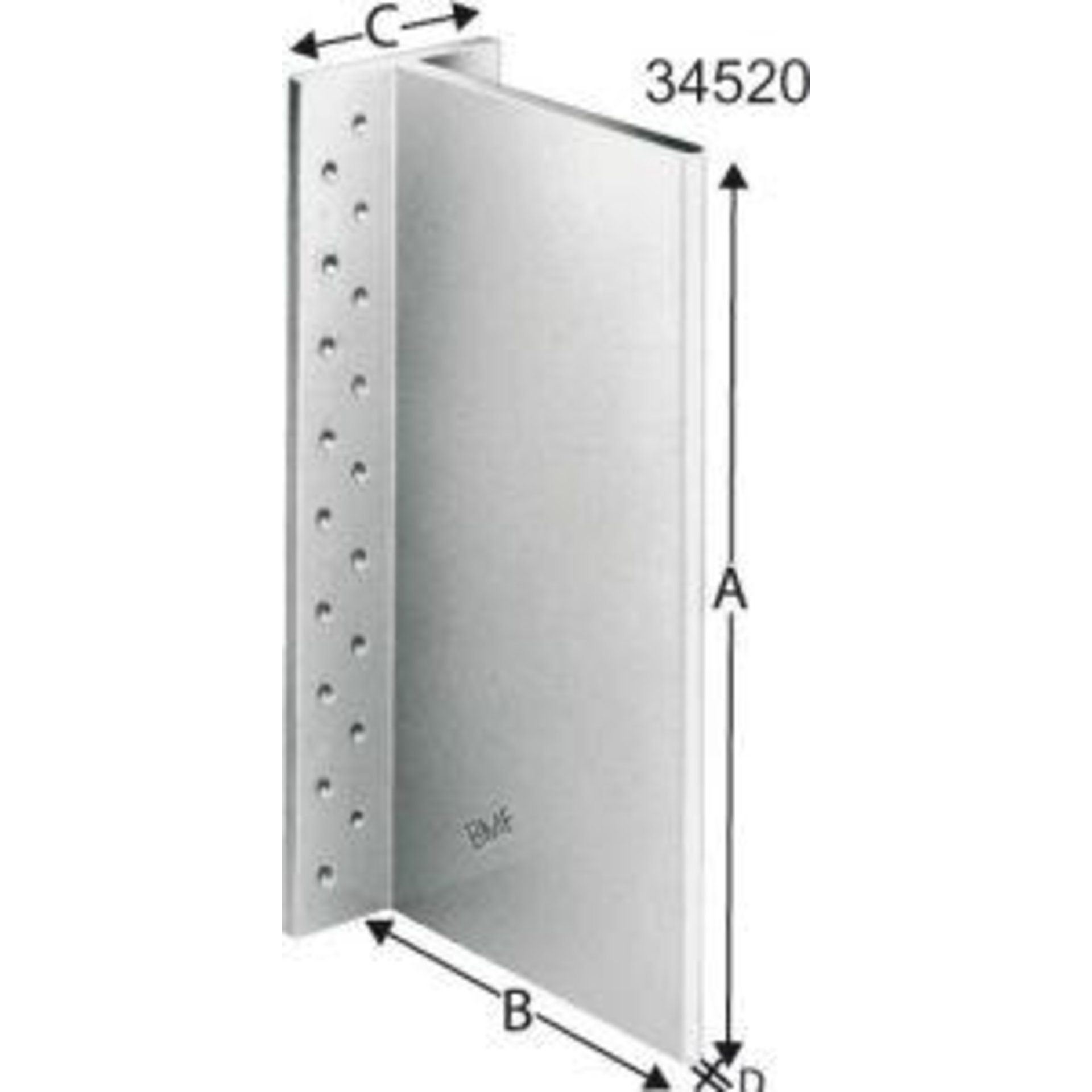

• Befestigung: Stabdübel Ø 12 mm / Bolzen • Löcher: Ø 13 mm, Ø 14 mm • ETA-07/0245 • DoP-e07/0245

• Mit zwei Verankerungstiefen • Mit Senkkopfschraube nicht rostender Stahl • Korrossionsbetändigkeitsklasse III • Für Mehrfachbefestigungen von nichttragenden Systemen in Beton, Mauerwerk und Porenbeton zugelassen • Durch spezielle Lamellengeometrie und Materialkombination verspreizt sich der Dübel optimal und materialschonend im jeweiligen Baustoff • Besonders für die Befestigung von Holzkonstruktionen geeignet • Zulassungen ETA-21/0324; DoP 0244; REPORT NO.: 21-010-2 (1)

• Mit galvanisch verzinkter fischer® Sicherheitsschraube mit T-Antrieb • Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch • Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage • Vielseitig einsetzbar durch multiple Verankerungstiefen von 50, 70 und 90* mm (* ab Dübellänge 100 mm) • Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten • ETA-07/0121 und ETA-14/0297 Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten

• Schlitzbreite: 7–8 mm • Befestigung: CNA Kammnägel Ø 4 mm / CSA Schrauben Ø 5 mm / Stabdübel Ø 8 + 12 mm • Löcher: Ø 5 mm • ETA-07/0245

• Schlitzbreite: 7–8 bzw. 8–9 mm • Befestigung: CNA Kammnägel Ø 4 mm / CSA Schrauben Ø 5 mm / Stabdübel Ø 8 + 12 mm • Löcher: Ø 5 mm / Ø 8,5 mm / Ø 12,5 mm • ETA-07/0245 Hinweis: Stabdübel nur einreihig einbauen (siehe ausführliche Simpson Strong-Tie Produktinformation).

• Mit Sechskant-Sicherheitsschraube, angeformter Scheibe und integrierter Bit-Aufnahme • Haltekräfte verteilen sich gleichmäßig im Bohrloch • Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels • Langes Spreizelement mit multiplen Verankerungstiefen 50, 70 und 90 mm • Bei der Verankerung in Loch- und Vollbaustoffen führen die zwei Spreizzonen zu optimalen Haltewerten • Geeignet für Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedammblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton (≥ C12/15), Naturstein mit dichtem Gefüge, Vollgips-Platten • ETA-07/0121, DoP No. 048, DoP No. 0048-EN, DoP No. 0092-EN

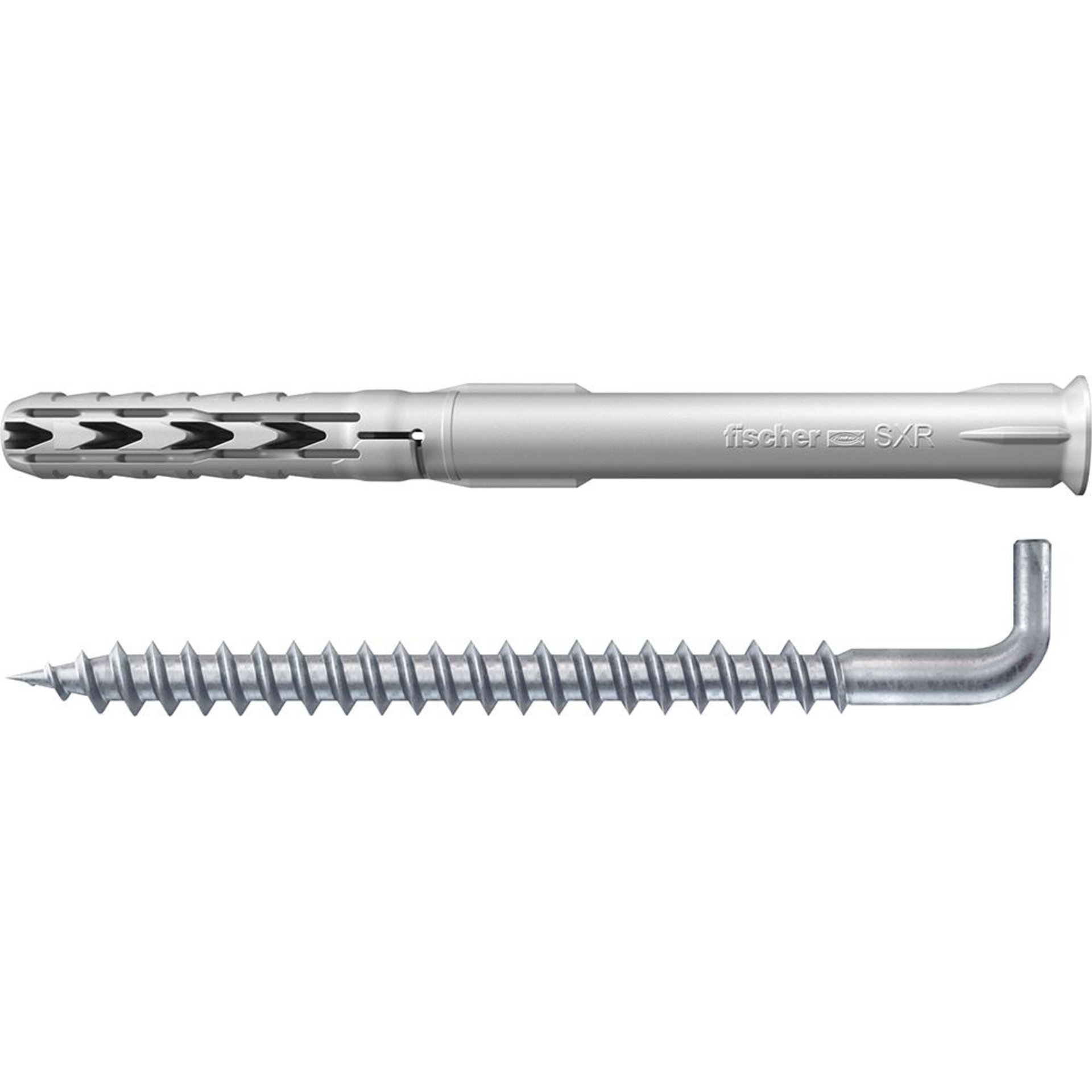

fischer® Langschaftdübel SXR WH mit Winkelhaken Der fischer Langschaftdübel SXR-WH ist ein Rahmendübel aus hochwertigem Nylon mit Winkelhaken. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 50 mm lässt sich der Langschaftdübel vor allem bei Mehrfachbefestigungen von nicht tragenden Systemen besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR-WH ist mit dem Winkelhaken besonders für die Befestigung von Hängeschränken, Bildern oder Garderoben zu empfehlen. • Geringe Bohrlochtiefe spart Kosten • Ein Dübel für alle Baustoffe • Komplett mit Winkelhaken • Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 50 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung • Der Dübel zieht spürbar und bietet dadurch mehr Montagekomfort Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten Hersteller: fischer Deutschland Vertriebs GmbH, Klaus-Fischer-Str. 1, 72178 Waldachtal, DE, +497443124738, info@fischer.de

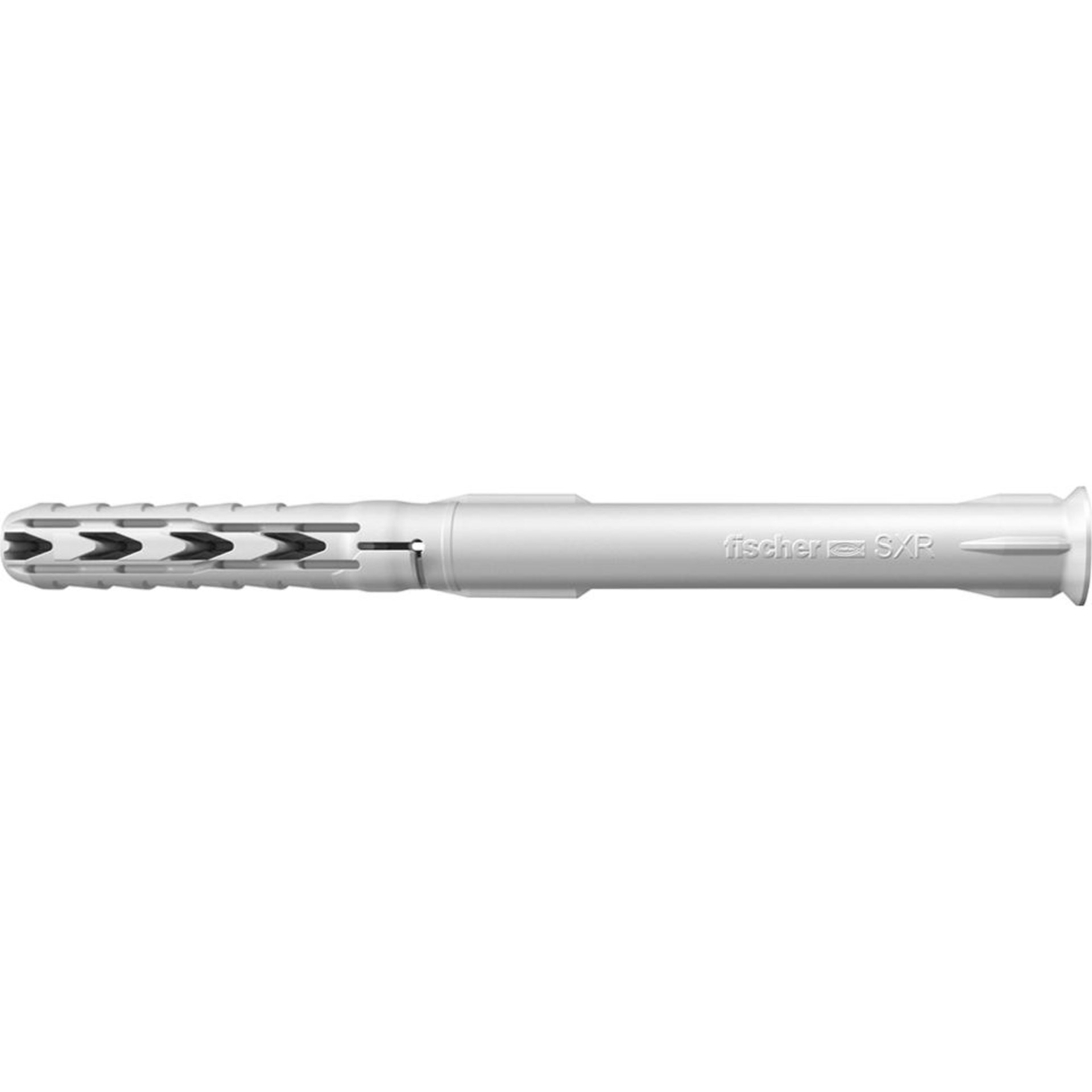

Der fischer Langschaftdübel SXR ist ein Dübel aus hochwertigem Nylon. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden. Aufgrund der geringen Verankerungstiefe von nur 30 mm lässt sich der Langschaftdübel besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR ist für die Befestigung von Holzunterkonstruktionen, Garderoben und Leuchten geeignet. • Wirtschaftliche Befestigung durch geringe Verankerungstiefe • Dübel spreizt in Vollbaustoffen • In Lochbaustoffen verankert der Dübel im Hohlraum • Geeignet für Beton und Mauerwerk • Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 30 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Vollziegel, Kalksand-Vollstein, Beton >= C12/15 Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten

• Geringe Verankerungstiefe spart Zeit und Kosten • ETA-Bewertung in Beton und Mauerwerk • Dübel spreizt in Vollbaustoffen • In Lochbaustoffen verankert der Dübel im Hohlraum • Mit vormontierter Sicherheitsschraube mit Sechskantkopf und angeformter Unterlegscheibe • ETA-07/0121 Zugelassen für: Beton >= C12/15, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksandlochstein, Kalksandvollstein, Porenbeton, Vollblock aus Leicht- und Normalbeton, Vollziegel, Wärmedämmblöcke Auch geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten
