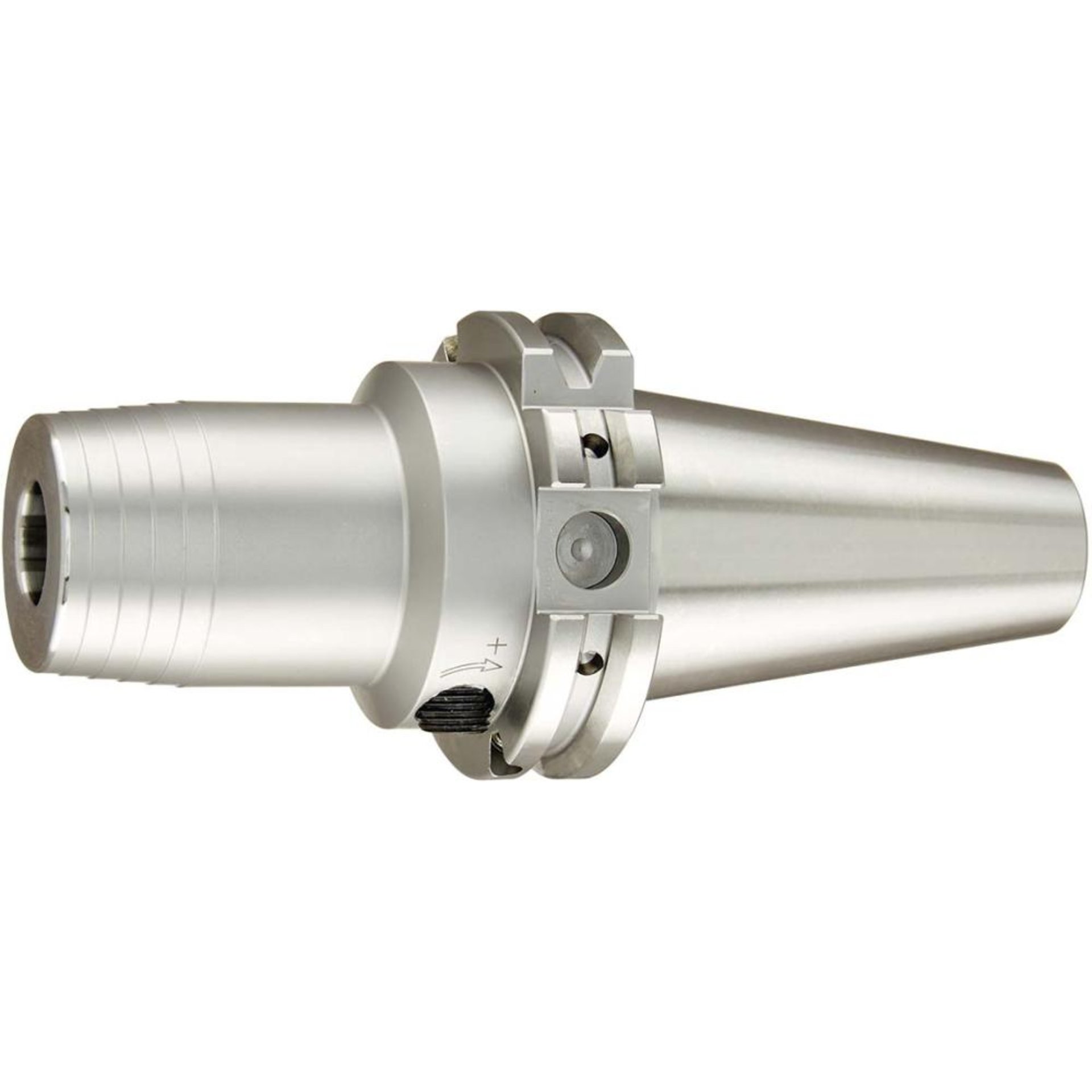

Hydro-Dehnspannfutter DIN69871ADB SK40 14x80,5mm WTE
Mehr Effizienz mit minimalem Aufwand
- DIN 69871, Form AD/B
- Mit Kühlkanal
- Kegelwinkeltoleranz: AT3
- Zugfestigkeit von 1600 bis 1800 N/mm²
- Härte 52 ± 2 HRC
Hydro-Dehnspannfutter DIN69871ADB SK40 14x80,5mm WTE
518,17 €*
Hydro-Dehnspannfutter DIN69871ADB SK40 14x80,5mm WTE
Sofort verfügbar, Lieferzeit: 1-2 Wochen
Produktinformationen "Hydro-Dehnspannfutter DIN69871ADB SK40 14x80,5mm WTE"
• DIN 69871, Form AD/B
• Mit Kühlkanal
• Kegelwinkeltoleranz: AT3
• Zugfestigkeit von 1600 bis 1800 N/mm²
• Härte 52 ± 2 HRC
• Kegel nach DIN 254
• Maximale Drehzahl 40000 min-1
• Optimale Einsatztemperatur 20–50 °C
• Kühlmitteldruck maximal 80 bar
• Verstellweg 10 mm

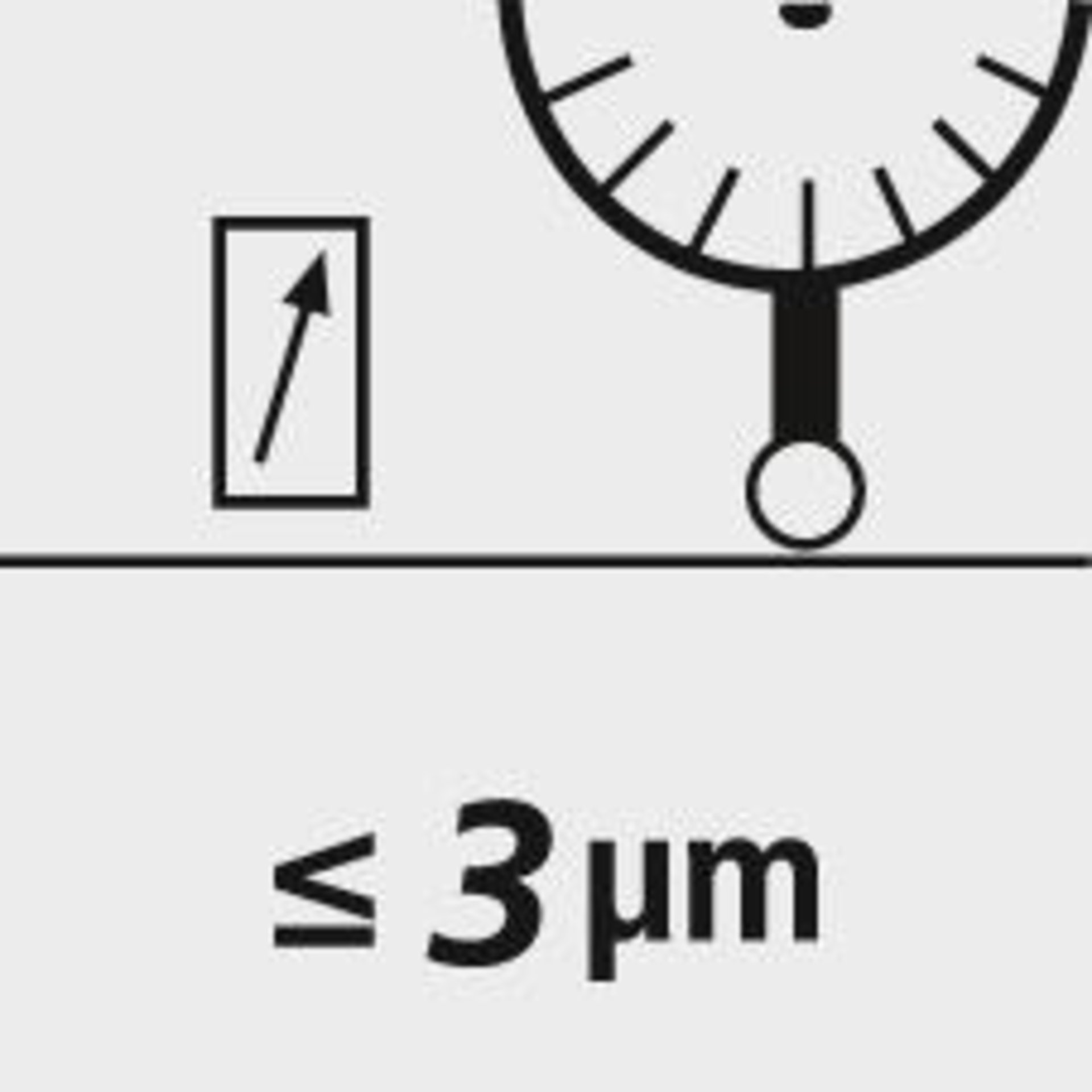

• Rundlaufgenauigkeit max. 3 µm
• Mittels 6-kant-Quergriffschlüssel wird Hydrauliköl durch einen Hydraulikspannsatz (Druckschraube, Druckstift, Dichtung) komprimiert, der Druck bewirkt eine gleichmäßige Verformug der Dehnbuchse, wodurch der Werkzegschaft gespannt wird
• Bohrung für Datenträger/Chip (Balluf)
Lieferung: Hydrodehnspannfutter.
Hersteller: WTE-Präzisionstechnik GmbH, Gewerbegebiet an der B 95 2a, 09427 Ehrenfriedersdorf, DE, +4937341170, info@wte-tools.de
| Abgesetzer Ø: | 34 mm |
|---|---|
| Aufnahme-Ø: | 14 mm |
| Auskraglänge: | 80,5 mm |
| Kegelschaft: | SK 40 |
| Kopf-Ø: | 49,5 mm |
| SW: | - mm |
| Schlüsselweite: | 5 mm |
| d1: | - mm |
| d2: | - mm |
| d3: | - mm |
| g: | M10 x 1 |
| l1: | - mm |
| l2: | 46 mm |
| l3: | 10 mm |
| l4: | 40 mm |
