DVV-13ZG Drehmomentvervielfältiger-Garnitur 1300 Nm
DVV-13ZG Drehmomentvervielfältiger-Garnitur 1300 Nm
2.217,04 €*
Inhalt:
1 Stück
Produktnummer:
2653389
DVV-13ZG Drehmomentvervielfältiger-Garnitur 1300 Nm
EAN-Nr.:
4010886934555
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "DVV-13ZG Drehmomentvervielfältiger-Garnitur 1300 Nm"
Besonders geeignet für: Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien, Maschinen- und Anlagenbau, Instandhaltung, Ausführung: Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen, Mit einstufigem Planetengetriebe, Gehäuse aus Hochleistungsaluminium, Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl, Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall, Vervielfältigung im Übersetzungsverhältnis 1:5, Garantierte Genauigkeit: besser als +/- 3 % Toleranz, In Verbindung mit einem Drehmomentschlüssel zu betätigen, 1 Modell mit maximaler Belastung im Bereich bis 1300 Nm, Das Set enthält drei verschiedene Kraftschraubereinsätze 3/4" SW 27, 30, 32 mm, Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring, Im Transportkoffer mit Schaumstoffeinlage
Stückliste (Text)
DVV-13Z K 32 27 K 32 30 K 32 32
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Abstand Abtriebsvierkant - Beginn Reaktionsarm (min.): | 56 mm |
| Abstand Abtriebsvierkant - Ende Reaktionsarm (max): | 95 mm |
| Abtriebsvierkant: | 3/4 Inch, 20 mm |
| Antriebsaufnahme, Vierkant-: | 1/2 Inch, 12,5 mm |
| Antriebsvierkant: | 1/2 Inch |
| Aufnahme Reaktionsarm: | gesteckt über Zahnkranz |
| Ausführung Reaktionsarm: | Z-Form, gekröpft |
| Ausgangsdrehmoment (max.): | 960 lbf∙ft, 1300 Nm |
| Breite Drehmomentvervielfältiger: | 80 mm |
| Eingangsdrehmoment (max.): | 200 lbf∙ft, 270 Nm |
| Gesamtbreite ohne Reaktionsarm: | 80 mm |
| Gesamthöhe mit Reaktionsarm (max.): | 173 mm |
| Gesamthöhe mit Reaktionsarm (min.): | 165 mm |
| Gesamthöhe ohne Reaktionsarm: | 133 mm |
| Gesamtlänge: | 230 mm |
| Inhalt: | 1 Stück |
| Netto-Gewicht: | 4,5 kg |
| REACH: | konform |
| Rücklaufsicherung: | Nein |
| Sicherung Abtriebsvierkant: | Sicherungsring und -stift |
| Sicherung Antriebsvierkant: | Kugelfangrille |
| VDE zertifiziert: | Nein |
| Überlastsicherung: | Abscherantriebsvierkant |
| Übersetzungsverhältnis: | 1:5 |
Besteht aus
DVV-13Z Drehmomentvervielfältiger DREMOPLUS ALU 1300 Nm
Besonders geeignet für: Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien, Maschinen- und Anlagenbau, Instandhaltung, Ausführung: Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen, Mit einstufigem Planetengetriebe, Gehäuse aus Hochleistungsaluminium, Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl, Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall, Modell mit Übersetzungsverhältnis 1:5, Garantierte Genauigkeit: besser als +/- 3 % Toleranz, In Verbindung mit einem Drehmomentschlüssel zu betätigen, 1 Modell mit maximaler Belastung im Bereich bis 1300 Nm, Auch als Set erhältlich (No. DVV-13ZG) mit drei verschiedenen Kraftschraubereinsätzen SW 27, 30, 32 mm, Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ringStückliste (Text)Drehmomentvervielfältiger DREMOPLUS ALU Mit gekröpftem Reaktionsarm Z-Form Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage Werksprüfzertifikat und Einstelltabelle Technische Detailinformationen erhalten Sie auf Anfrage
K 32 (MM) Kraftschraubereinsatz 3/4" 6-kant
13 Varianten verfügbar
Ausführung nach DIN 3129, ISO 2725-2, Maschinenbetätigt, passend für alle gängigen Druckluft- und Elektroschrauber, Innenvierkantantrieb nach DIN 3121 - H 20, ISO 1174, Stahl, brüniert, * nicht genormt

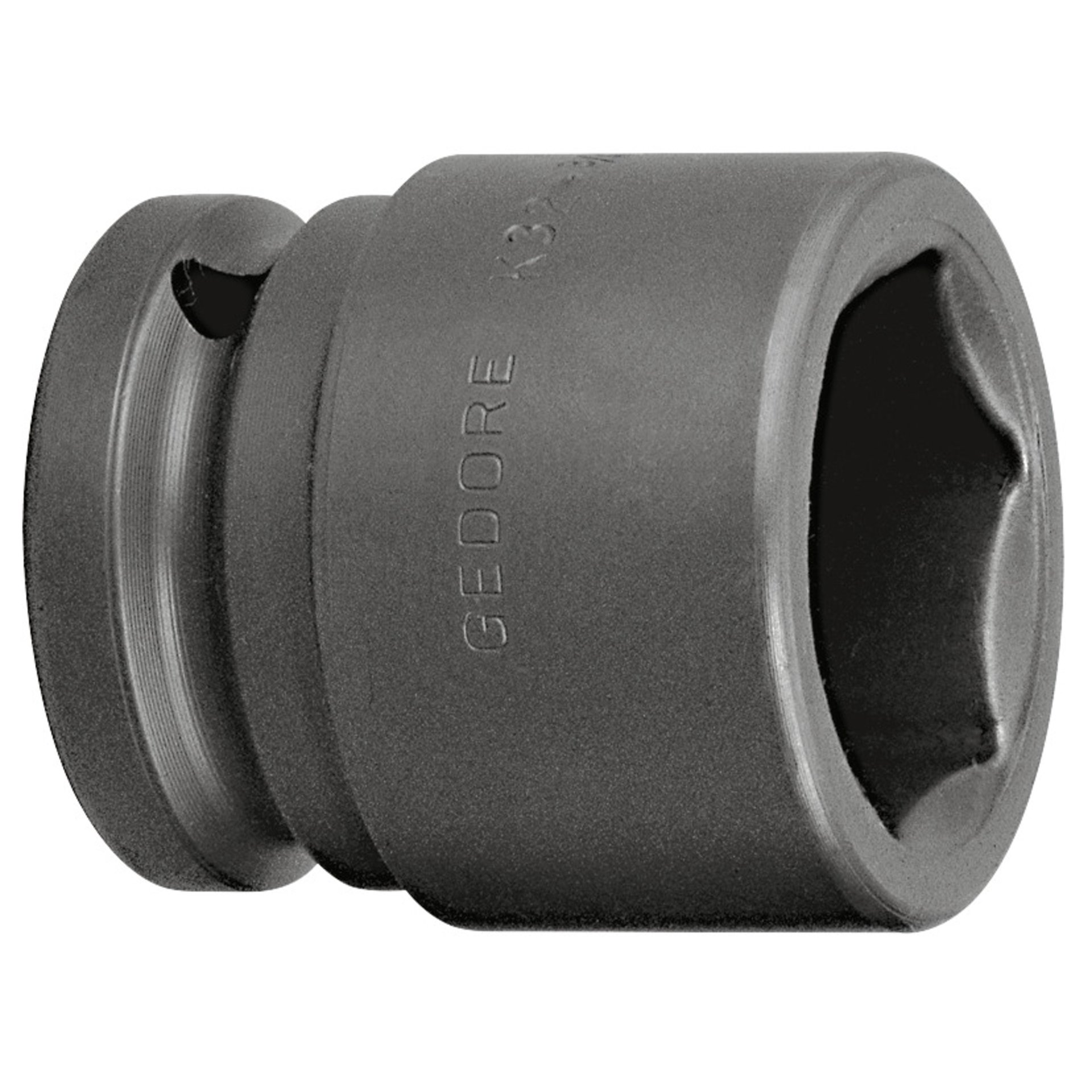

K 32 (MM) Kraftschraubereinsatz 3/4" 6-kant
13 Varianten verfügbar
Ausführung nach DIN 3129, ISO 2725-2, Maschinenbetätigt, passend für alle gängigen Druckluft- und Elektroschrauber, Innenvierkantantrieb nach DIN 3121 - H 20, ISO 1174, Stahl, brüniert, * nicht genormt
