DVV-13Z Drehmomentvervielfältiger DREMOPLUS ALU 1300 Nm
DVV-13Z Drehmomentvervielfältiger DREMOPLUS ALU 1300 Nm
2.124,46 €*
Inhalt:
1 Stück
Produktnummer:
2653370
DVV-13Z Drehmomentvervielfältiger DREMOPLUS ALU 1300 Nm
EAN-Nr.:
4010886934548
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "DVV-13Z Drehmomentvervielfältiger DREMOPLUS ALU 1300 Nm"
Besonders geeignet für: Industrie, Baustellen, Nfz- und Kfz-Werkstätten, Agritechnik, Brücken-, Schiffs-, Flugzeug-, Eisenbahnbau, Raffinerien, Maschinen- und Anlagenbau, Instandhaltung, Ausführung: Mechanischer, handbetätigter Drehmomentvervielfältiger für den kontrollierten Schraubenanzug und zum Lösen von Verschraubungen, Mit einstufigem Planetengetriebe, Gehäuse aus Hochleistungsaluminium, Mit gekröpftem Reaktionsarm Z-Form aus Chrom-Vanadium-Stahl, Optional nachrüstbar mit geradem Reaktionsarm L-Form, mit verstellbarem Reaktionsvierkant, aus Leichtmetall, Modell mit Übersetzungsverhältnis 1:5, Garantierte Genauigkeit: besser als +/- 3 % Toleranz, In Verbindung mit einem Drehmomentschlüssel zu betätigen, 1 Modell mit maximaler Belastung im Bereich bis 1300 Nm, Auch als Set erhältlich (No. DVV-13ZG) mit drei verschiedenen Kraftschraubereinsätzen SW 27, 30, 32 mm, Ausgangsvierkante mit Bohrung für Kraftschraubereinsätze mit Sicherungsstift und -ring
Stückliste (Text)
Drehmomentvervielfältiger DREMOPLUS ALU Mit gekröpftem Reaktionsarm Z-Form Lieferung in stabilem Transportkoffer mit Schaumstoffeinlage Werksprüfzertifikat und Einstelltabelle Technische Detailinformationen erhalten Sie auf Anfrage
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Abstand Abtriebsvierkant - Beginn Reaktionsarm (min.): | 56 mm |
| Abstand Abtriebsvierkant - Ende Reaktionsarm (max): | 95 mm |
| Abtriebsgröße: | 3/4 |
| Abtriebsvierkant: | 3/4 Inch, 20 mm |
| Antriebsaufnahme, Vierkant-: | 1/2 Inch, 12,5 mm |
| Antriebsgröße: | 1/2 |
| Antriebsvierkant: | 1/2 Inch |
| Aufnahme Reaktionsarm: | gesteckt über Zahnkranz |
| Ausführung Reaktionsarm: | Z-Form, gekröpft |
| Ausgangs-Drehmoment (metrisch) min.: | 250 Nm |
| Ausgangsdrehmoment: | 250-1300 N∙m |
| Ausgangsdrehmoment (max.): | 960 lbf∙ft, 1300 Nm |
| Breite Drehmomentvervielfältiger: | 80 mm |
| Eingangsdrehmoment (max.): | 200 lbf∙ft, 270 Nm |
| Form Reaktionsarm: | Z-Form |
| Gesamtbreite ohne Reaktionsarm: | 80 mm |
| Gesamthöhe mit Reaktionsarm (max.): | 173 mm |
| Gesamthöhe mit Reaktionsarm (min.): | 165 mm |
| Gesamthöhe ohne Reaktionsarm: | 133 mm |
| Gesamtlänge: | 230 mm |
| Gewicht: | 1,9 kg |
| Inhalt: | 1 Stück |
| Max. Ausgangs-Drehmoment (metrisch): | 1300 Nm |
| Max. Eingangs-Drehmoment (metrisch): | 270 Nm |
| Netto-Gewicht: | 3,5 kg |
| REACH: | konform |
| Reaktionsarm: | Z-Form |
| Rücklaufsicherung: | Nein |
| Sicherung Abtriebsvierkant: | Sicherungsring und -stift |
| Sicherung Antriebsvierkant: | Kugelfangrille |
| VDE zertifiziert: | Nein |
| max. Eingangsdrehmoment: | 270 N∙m |
| Überlastsicherung: | Abscherantriebsvierkant |
| Übersetzungsverhältnis: | 1:5 |
Zubehör

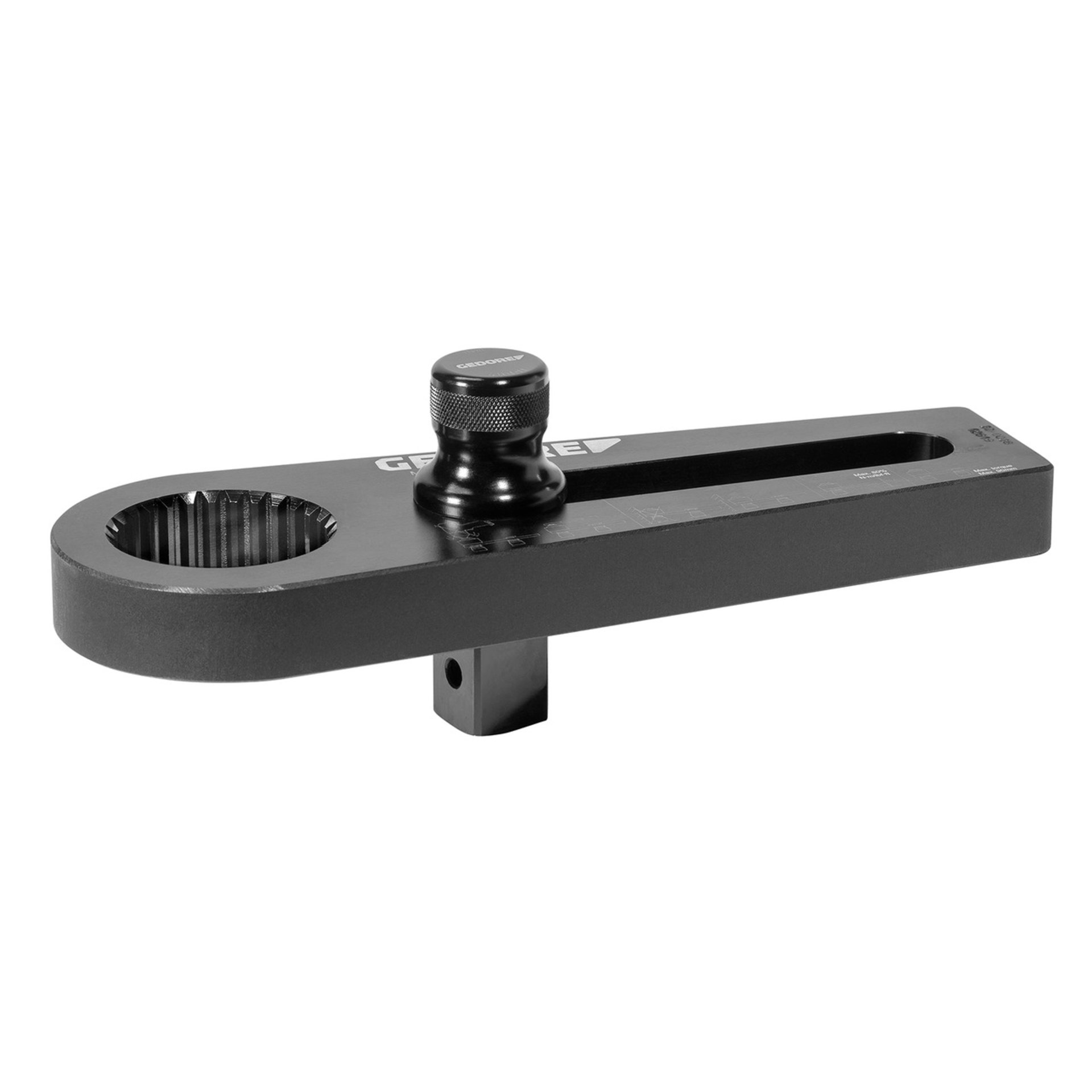

# RL-DVV # Reaktionsarm L-Form für DVV
3 Varianten verfügbar
Gerade Form, Mit verstellbarem Reaktionsvierkant, Aus Leichtmetall
