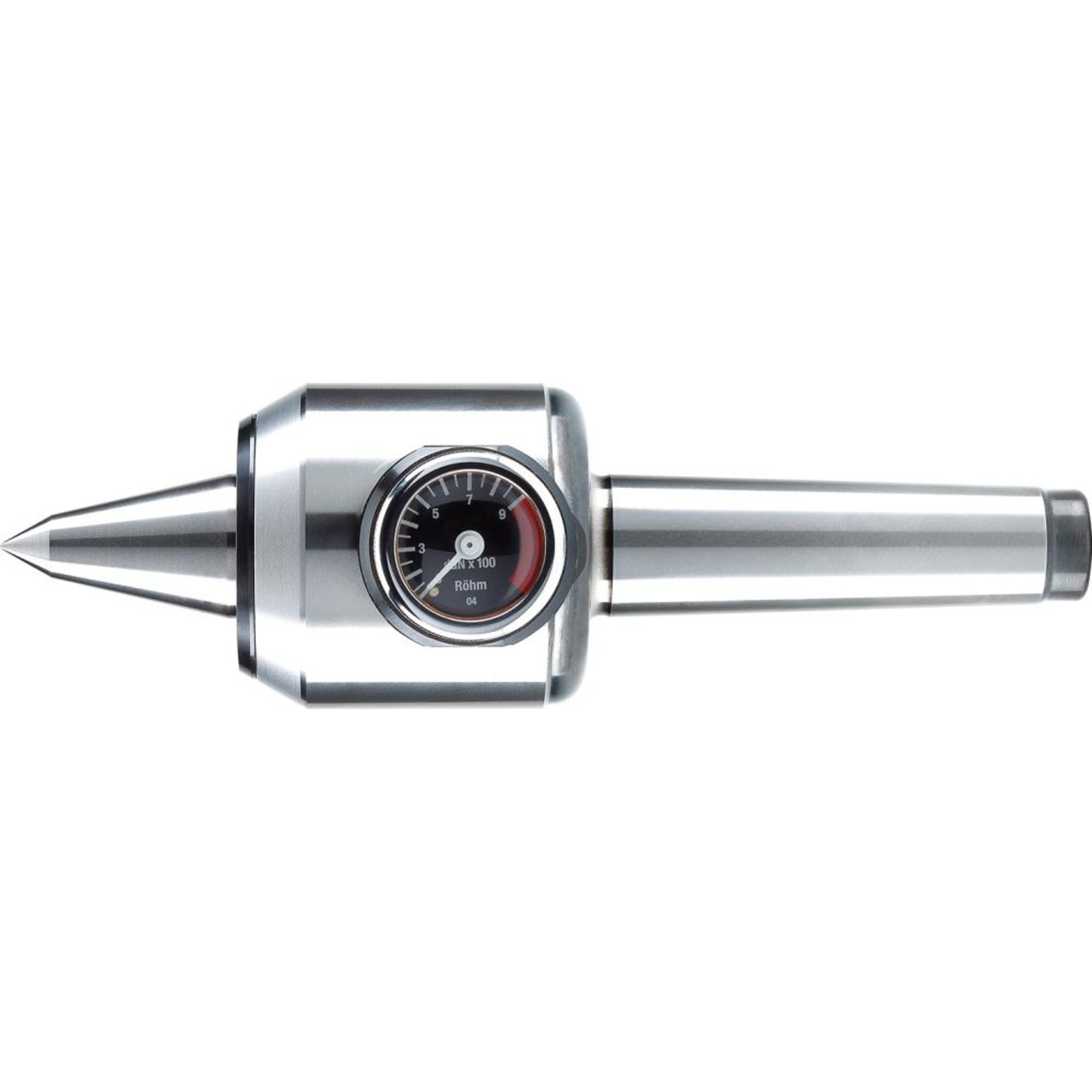

Körnerspitze mitlaufend 652-20ACVL Gr.503 MK3 RÖHM
Robuster Einsatz auch bei hartem Material
- Ausführung: Körper und Spitze im Gesenk geschmiedet, gehärtet und geschliffen
- Anwendung: Besonders geeignet als Gegenspitze zu Stirnseiten-Mitnehmern
- Die Spannkraft ist am Manometer in daN direkt ablesbar
Körnerspitze mitlaufend 652-20ACVL Gr.503 MK3 RÖHM
1.297,10 €*
Inhalt:
1 Stück
Produktnummer:
3033120005
Körnerspitze mitlaufend 652-20ACVL Gr.503 MK3 RÖHM
EAN-Nr.:
4019208018713
Zur Produktbeschreibung
Sofort verfügbar, Lieferzeit: 1-2 Wochen
Produktinformationen "Körnerspitze mitlaufend 652-20ACVL Gr.503 MK3 RÖHM"
Mitlaufende Körnerspitze, AC-VL CONTROL, verlängert
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Ausführung: Körper und Spitze im Gesenk geschmiedet, gehärtet und geschliffen. Die Laufspitze ist mehrfach nachschleifbar und schaftgelagert, mit geringer Auslenkung der 60°-VL-Spitze. Präzisionswälzlager mit Lippendichtung.
Die Spannkraft ist am Manometer in daN direkt ablesbar.
Anwendung: Besonders geeignet als Gegenspitze zu Stirnseiten-Mitnehmern, zum Bestimmen und Konstanthalten der Spannkraft sowie zum Spannen langer, schlanker Werkstücke, um Durchbiegungen zu vermeiden.
Hersteller: Röhm GmbH, Heinrich-Röhm-Straße 50, 89567 Sontheim, DE, +497325160, info@roehm.com
Eigenschaften
| Abgesetzter-Ø: | 11 mm |
|---|---|
| Aufnahme: | 3 MK |
| Auskraglänge: | 120 mm |
| Durchmesser: | 64 mm |
| Durchmesser Bolzen: | 25 mm |
| Größe: | 503 |
| Kegelschaft: | MK 3 |
| Länge (Sift/Zapfen): | 46,5 mm |
| Maß A: | 120 mm |
| Maß B: | 64 mm |
| Maß D: | 25 mm |
| Maß G: | 23,825 mm |
| Maß J: | 11 mm |
| Maß K: | 46,5 mm |
| Schaft-Ø: | 23,825 mm |
| Werkstückgewicht max. in kg: | 260 |
| max. Drehzahl: | 4000 min-1 |
| max. Rundlaufabweichung: | 0,01 mm |
| max. Rundlaufgenauigkeit: | 0,01 mm |
| max. Werkstückgewicht: | 260 kg |
| max. axiale Spannkraft: | 550 daN |
