KL-1039-111 Pressrahmen, NFZ, 28 t
KL-1039-111 Pressrahmen, NFZ, 28 t
2.616,81 €*
Inhalt:
1 Set
Produktnummer:
3275299
KL-1039-111 Pressrahmen, NFZ, 28 t
EAN-Nr.:
4046459172468
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "KL-1039-111 Pressrahmen, NFZ, 28 t"
Der große und massive NFZ Pressrahmen ermöglicht das Aus- sowie Einpressen von unterschiedlichsten Buchsen, Lagern oder Bolzen direkt am Fahrzeug., Beispielsweise an Auslegearmen, Kippern, Absetzkippern, Hubarmen, Hakenliftsystemen, Fahrwerksteilen und vieles mehr., Durch zusätzliche Druck-/Stützhülsen aus der KL-0039-Serie kann dieser einfach um weitere Durchmesser ergänzt werden., Der im Lieferumfang enthaltenen Aufnahmefuß ermöglicht außerdem das Abstellen des mobilen NFZ Pressrahmens z.B. auf einer Werkbank sowie zusätzlich eine stationäre Verwendung als leichte Standpresse für unterwegs, z.B. in NFZ Service- bzw. Reparaturfahrzeugen., Über die Verlängerungsstangen sowie den Bohrungen in den Grundplatten kann der NFZ Pressrahmen zudem schnell in der Länge und Breite verstellt werden.
passend für
Universell passend für NKWs, Baumaschinen, Landmaschinen, Anhänger und Auflieger.
Stückliste (Text)

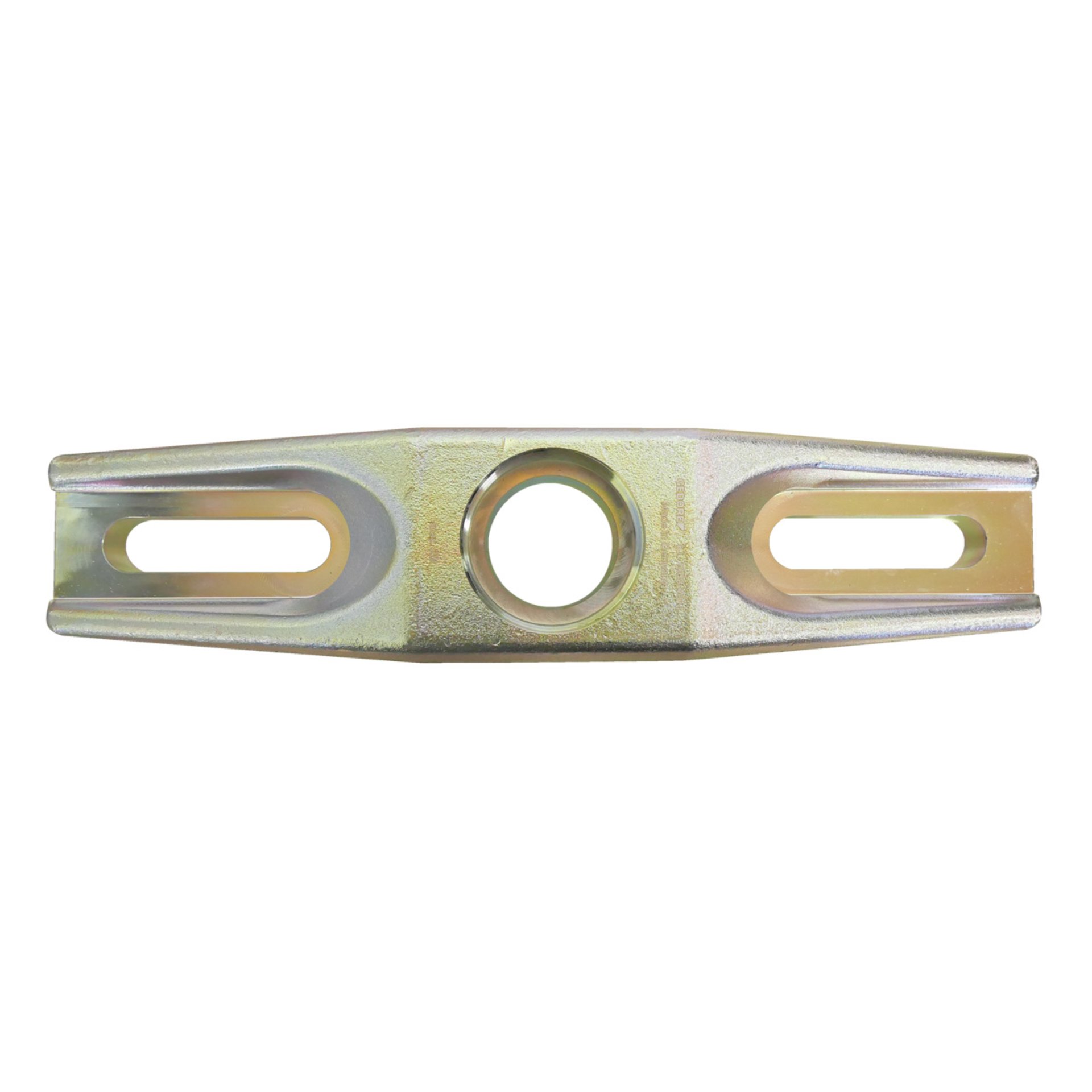

1x KL-1039-1101 - Grundplatte 2¾″-16 UN 1x KL-1005-1011 - Grundplatte 2¾″-16 UN 2x KL-1039-1102 - Zugstange M22 4x KL-1005-1014 - SK-Bundmutter M22 1x KL-1039-1105 - Adapter 2¾″-16 UNS auf Ø 30 mm 2x KL-1039-1103 - Zugstange M22 Verlängerung 1x KL-1039-1106 - Verlängerung Druckmutter M24 1x KL-1039-1107 - Aufnahmefuß 1x KL-1039-7110 - Druck-/Stützhülse lang Ø 110 / 102 mm 1x KL-0039-1790 - Druck-/Stützhülse lang Ø 90 / 82 mm 1x KL-0039-1770 - Druck-/Stützhülse lang Ø 70 / 62 mm 1x KL-0039-1750 - Druck-/Stützhülse lang Ø 50 / 42 mm 1x KL-0039-1740 - Druck-/Stützhülse lang Ø 40 / 32 mm 1x KL-0039-1730 - Druck-/Stützhülse lang Ø 30 / 22 mm
erforderliches Zubehör

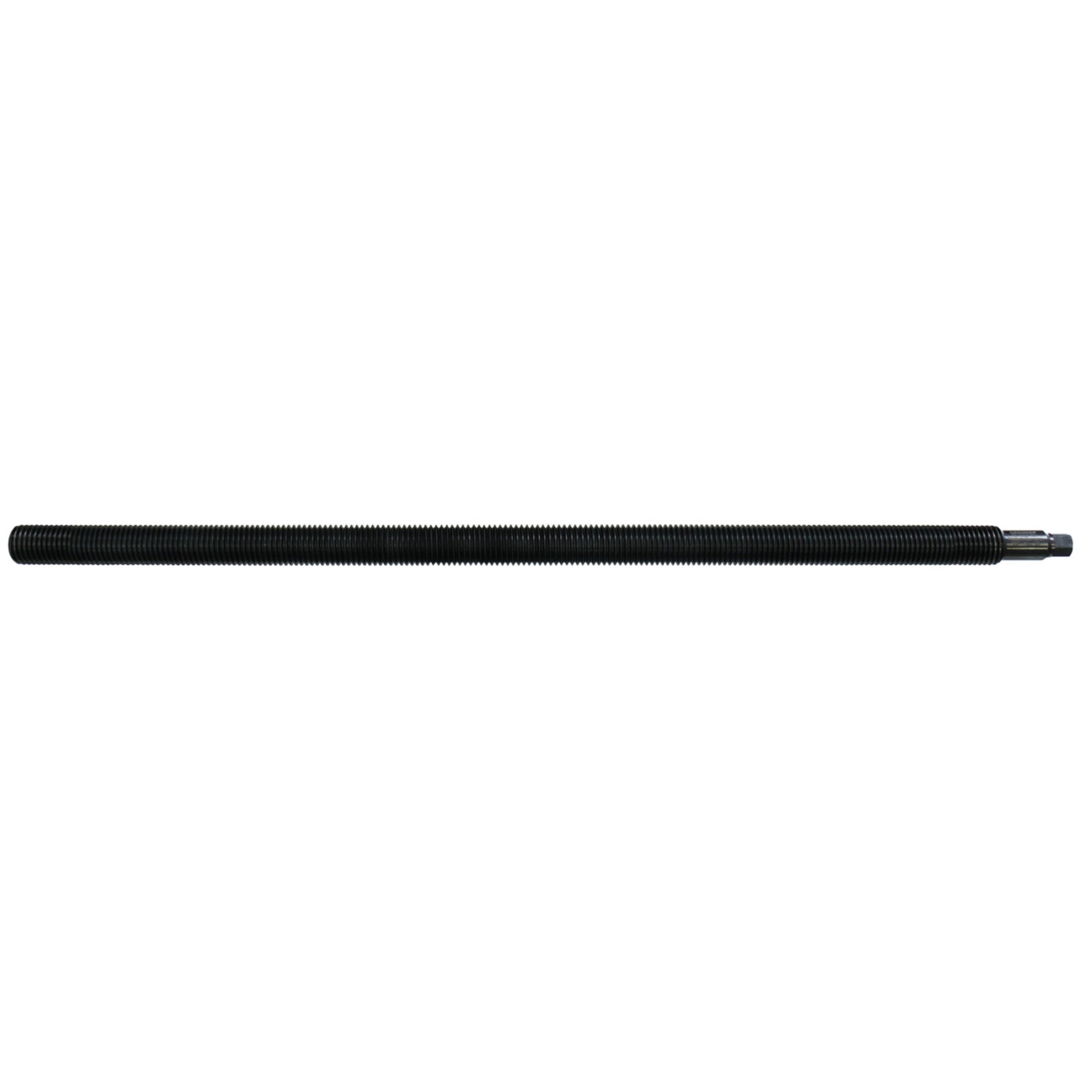

Antrieb hydraulisch (28 t): KL-0215-35 M28 - Hydraulik-Pumpe KL-0040-2800 - Hydraulik-Zylinder 17 t KL-0040-2812-1 - Zug- / Druckspindel KL-0039-1002 - Aufnahmeadapter KL-0040-2812-5 - Druckmutter Antrieb mechanisch: KL-1005-800 - Mechanischer Antriebssatz NFZ
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Antriebsart: | hydraulisch mechanisch |
| Belastung (max.): | 28 t |
| Breite, innen (Pressrahmen): | 180 mm |
| Breite, innen (Pressrahmen) 2: | 250 mm |
| Breite, innen (Pressrahmen) 3: | 320 mm |
| Entsorgungshinweise auf Werkzeug: | Nein |
| Entsorgungshinweise auf der Batterie vorhanden?: | Nein |
| Entsorgungshinweise in Bedienungsanleitung vorhanden?: | Nein |
| Inhalt: | 19 Stück |
| Länge, innen (Pressrahmen): | 500 mm |
| Länge, innen (Pressrahmen) 2: | 700 mm |
| Netto-Gewicht: | 49 kg |
| VDE zertifiziert: | Nein |
| Variante: | KL-1039-111 Pressrahmen, NFZ, 28 t |
| Zielgruppen: | Bau- und Nutzfahrzeuge Agriculture |
Besteht aus
KL-0039-17x Druck-/Stützhülse, lang
31 Varianten verfügbar
Im Lieferumfang von z.B. KL-0039-170 E enthalten.
KL-0039-17x Druck-/Stützhülse, lang
31 Varianten verfügbar
Im Lieferumfang von z.B. KL-0039-170 E enthalten.
KL-0039-17x Druck-/Stützhülse, lang
31 Varianten verfügbar
Im Lieferumfang von z.B. KL-0039-170 E enthalten.
KL-0039-17x Druck-/Stützhülse, lang
31 Varianten verfügbar
Im Lieferumfang von z.B. KL-0039-170 E enthalten.
KL-0039-17x Druck-/Stützhülse, lang
31 Varianten verfügbar
Im Lieferumfang von z.B. KL-0039-170 E enthalten.
Zubehör
KL-0215-35 Hydraulik-Handpumpe (manuell)
2 Varianten verfügbar
Die Hydraulik-Handpumpe kann als Antrieb für den Hydraulik-Zylinder KL-0040-2500 oder KL-0040-1700 (enthalten in KL-0040-175 B) verwendet werden., Durch das im Satz enthaltene Manometer mit einer zusätzlichen, auf unsere 17 t Hydraulik-Zylinder abgestimmten Tonnen Skala kann während dem Arbeiten der Hydraulikdruck und die benötigte Kraft kontrolliert werden.
KL-0040-2800 Hydraulik-Zylinder, 28 t
Auf Grund seiner besonderen Konstruktion als Hohlkolben-Zylinder und in Verbindung mit den verschiedenen Spindeln, ist der Hydraulik-Zylinder KL-0040-2800 zum Ziehen und Drücken geeignet., In Verbindung mit den verschiedenen GEDORE Automotive Werkzeugen kann der Hydraulik-Zylinder zum Aus- und Einbau von Gelenkwellen, Radnaben, Radlagern, Silentlagern und Traggelenken eingesetzt werden.erforderliches ZubehörKL-0215-35 M28 - Hydraulik-Pumpe
KL-0040-28x Spindel (hydraulisch)
2 Varianten verfügbar
Für den hydraulischen Antrieb diverser Werkzeugsätze, in Verbindung mit dem Hydraulik-Zylinder KL-0040-2800., Zum Aus- und Einbau von Lagern, Buchsen, etc.
KL-0039-1002 Aufnahmeadapter für Spannmutter M20
Erforderlich zur Aufnahme der verschiedenen KL-0039-.. oder KL-0043-.. Druck-/Stützhülsen., Aufnahme-Ø für Spannmutter oder Druckspindel 20 mm.
KL-0040-2812-5 Druckstück, M24, Ø 20,5 mm
Wird benötigt, um die Spindel KL-0040-2812-1 als Druckspindel zu verwenden.
KL-1005-800 Mechanischer Antriebssatz, NFZ
Der Antriebssatz ermöglicht den einfachen mechanischen Antrieb der NFZ Radnabenabzieher-Sätze KL-1005-100 A sowie KL-1005-111., In Verbindung mit der als Zubehör erhältlichen Druckspindel 1.3306500 kann dieser auch am NFZ Pressrahmen KL-1039-111 eingesetzt werden.Stückliste (Text)1x KL-1005-8002 - Druckstück mit O-Ring 1x KL-1005-8001 - Adapter 2 3/4″-16 UNS auf G1 1x 13306310 - Druckspindel G1″ x 310 mm
KL-0039-16x Druck-/Stützhülsen-Satz, kurz
2 Varianten verfügbar
Zum Aus- und Einpressen von Silentlagern, Wellen, Buchsen, etc. in Verbindung mit den Werkzeugen der KL-0039-.. Serie., Inklusive Führungsbolzen zum sauberen Ansetzen von Silentlagern.
