Spannklemme Exzenter für Maschinentisch T-Nut 8 MITEE-BITE MITEE BITE
Robust und langlebig für den harten Einsatz
- Anwendung: Die vergüteten T-Nutensteine werden in die T-Nutenführung geschoben

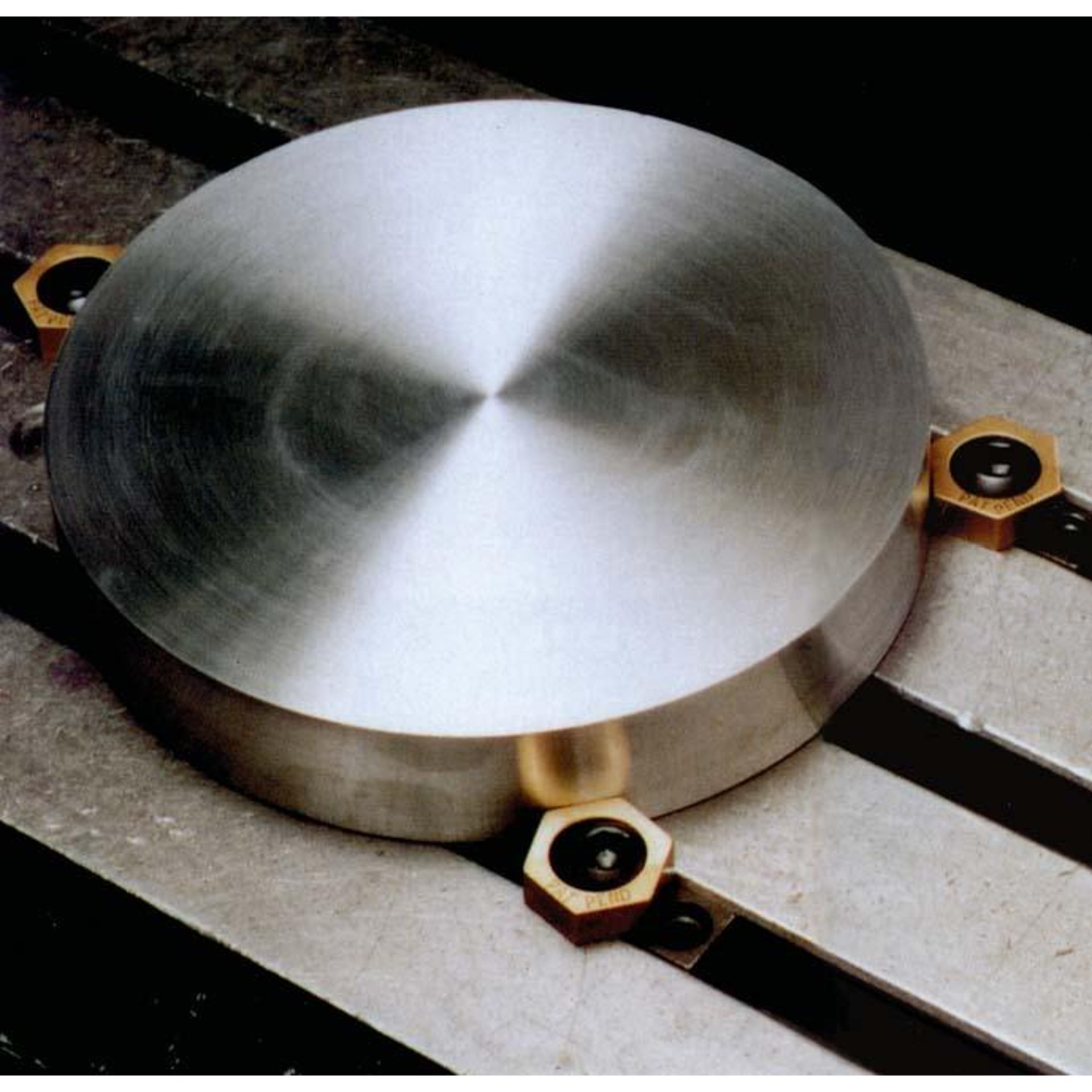

- Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob
- Exzenter-Spannklemme mit T-Nutenstein
Spannklemme Exzenter für Maschinentisch T-Nut 8 MITEE-BITE MITEE BITE
38,20 €*
Spannklemme Exzenter für Maschinentisch T-Nut 8 MITEE-BITE MITEE BITE
Sofort verfügbar, Lieferzeit: 1-2 Wochen
Produktinformationen "Spannklemme Exzenter für Maschinentisch T-Nut 8 MITEE-BITE MITEE BITE"
Universelles Spannsystem zur Spannung von allen Werkstückformen, egal ob rechtwinklig, schräg, konkav oder konvex. Ausführung: Die Besonderheit dieser Spannvorrichtung ist die Stahlschraube (Festigkeit 10.9) mit dem exzentrischen Kopf. Der Exzenter bewirkt die Spannbewegung bei sehr hoher Spannkraft. Als Klemmstück dient eine Messing-Sechskantscheibe. Anwendung: Mit Anschlagstiften und 1 oder 2 Spannschrauben kann jedes Werkstück in den unterschiedlichsten Formen geklemmt werden. Die geringe Bauhöhe ermöglicht das problemlose Bearbeiten der Werkstückoberfläche. Somit muss bei CNC-Programmierungen keine Rücksicht auf die Lage der Spannpratzen genommen werden. Zudem erlauben die geringen Baumaße eine platzsparende Mehrfachspannung. Die Spannklemmen können auch als Anschlag verwendet werden.

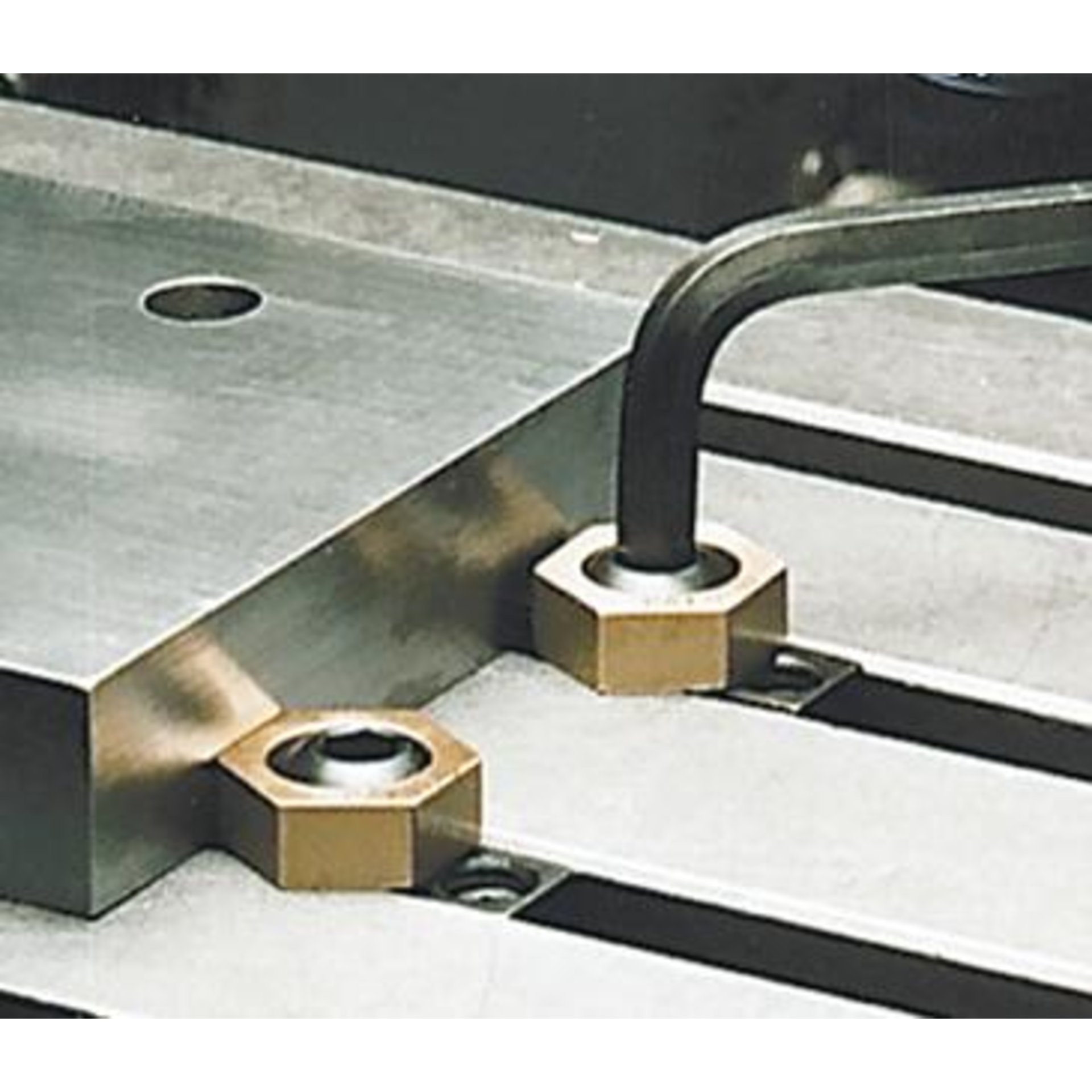

Anwendung: Die vergüteten T-Nutensteine werden in die T-Nutenführung geschoben und mit einem Gewindestift arretiert. Die Spannung erfolgt über das Verdrehen der Exzenterschraube.
Hersteller: IBT Ingenieurbüro Thiermann GmbH, Paul-Friedländer-Str. 8, 65203 Wiesbaden-Biebrich, DE, +496116909170, info@ibt-gmbh.de
| Exzenterweg: | 1 mm |
|---|---|
| Exzenterweg S1: | 1 mm |
| Gewinde: | M6 |
| Gewinde D: | M6 |
| Innensechskant: | 3 mm |
| SW: | 16 mm |
| Scheibenhöhe: | 4,8 mm |
| Scheibenhöhe H: | 4,8 mm |
| Sechskantscheibe SW: | 16 mm |
| Spannkraft: | 3,4 kN |
| T-Nutenbreite: | 8 mm |
| T-Nutenbreite N: | 8 mm |
