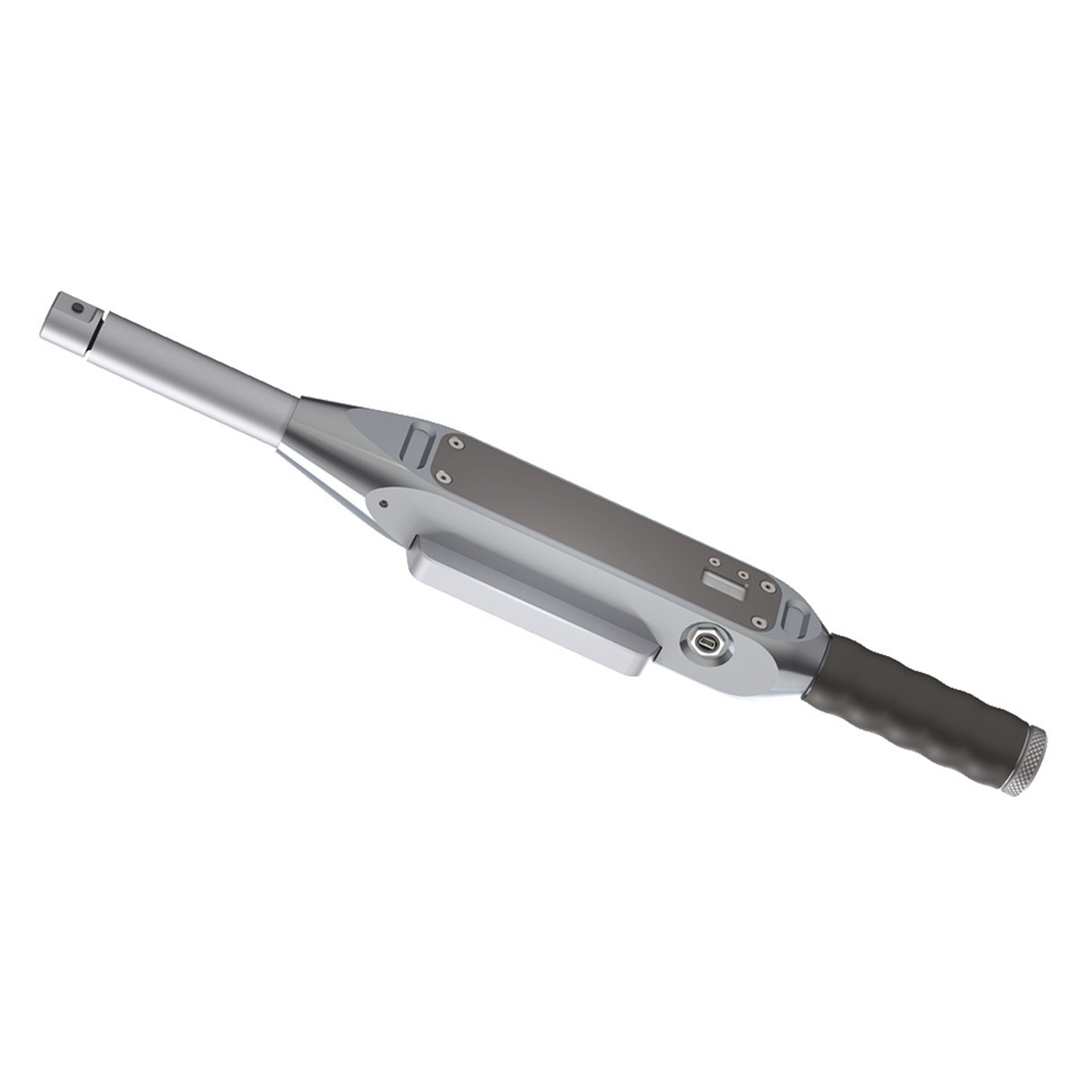

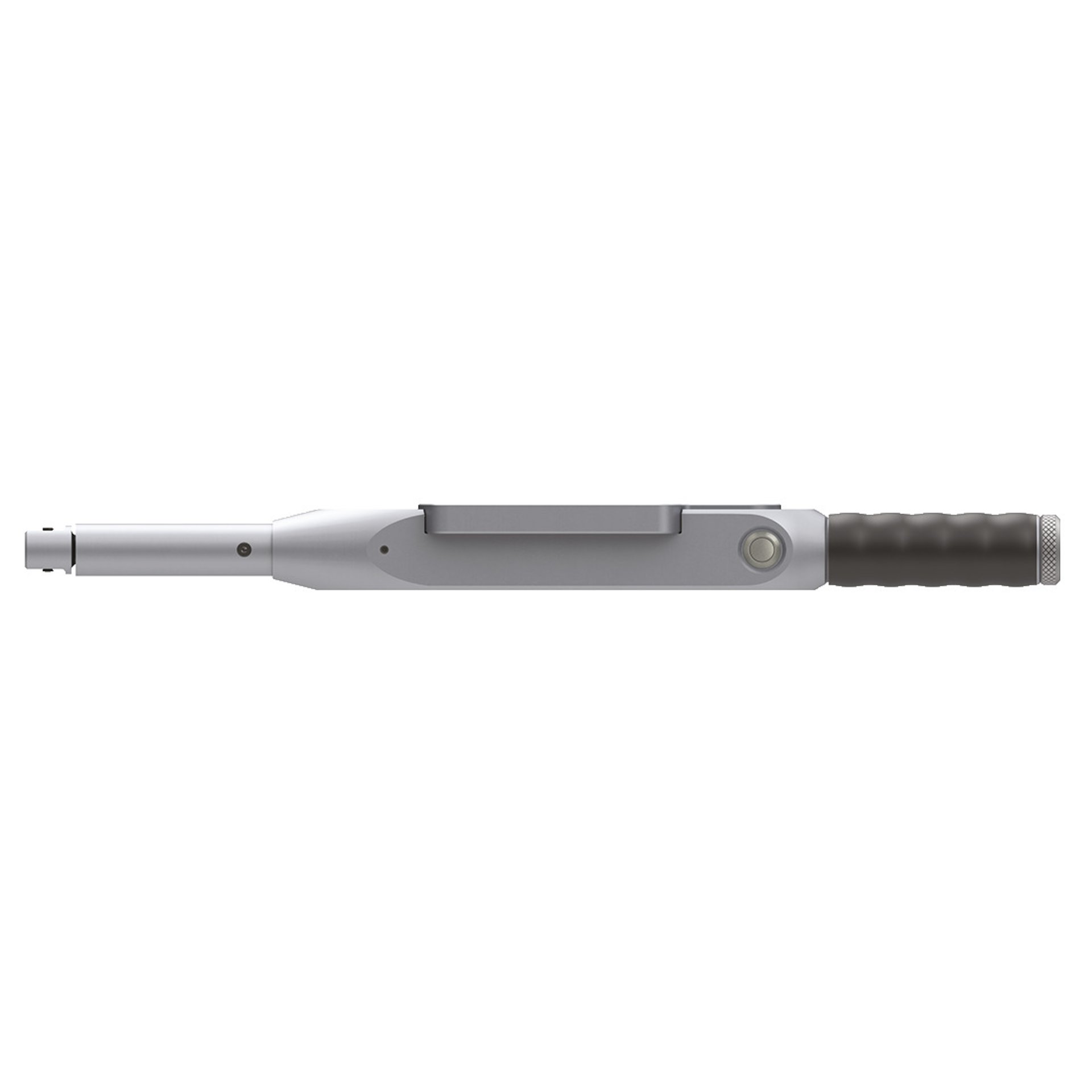

ETQ 100 Elektronischer Drehmomentschlüssel E-torc Q 10-100 Nm
ETQ 100 Elektronischer Drehmomentschlüssel E-torc Q 10-100 Nm
14.631,05 €*
Inhalt:
1 Stück
Produktnummer:
2944030
ETQ 100 Elektronischer Drehmomentschlüssel E-torc Q 10-100 Nm
EAN-Nr.:
4002805935484
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "ETQ 100 Elektronischer Drehmomentschlüssel E-torc Q 10-100 Nm"
Elektronischer Drehmoment- & Drehwinkelschlüssel für den Anwendungsbereich der Qualität/Analyse, Ermöglicht die Kontrolle von Verschraubungen inkl. Kurvenauswertung, direkt am Schlüssel, zu Analyse und Qualitätssicherungszwecken, Kontrollierter Schraubenanzug im Bereich von 10 - 100 N·m, Durch äußerste Präzision - Messgenauigkeit +/- 1% (Drehmoment & Drehwinkel) - werden auch die höchsten industriellen Anforderungen erfüllt., Alle gängigen Messverfahren (Drehmoment, Drehwinkel, Streckgrenze, Weiterdrehen (VDI-Konform), Lösen-Wiederanziehen, Ablaufpläne), Im großen internen Speicher lassen sich bis zu 9.999 Messdaten und -kurven aufzeichnen, Daten lassen sich kabellos per WLAN oder per USB-Kabel übertragen, Der E-Torc Q kann bei Bedarf auch mit Arbeitsplänen, Bildern zur Werkerführung bespielt werden und die Messdaten per WLAN zurücksenden., Arbeitspläne lassen sich über das Menu oder über den integrierten 2-D Scanner (optional) starten., Optional kann eine Anbindung über CAQ-Systeme ermöglicht werden., Ein blickwinkelstabiles und kontrastreiches 4,3" Touch-Display ermöglicht eine intuitive und schnelle Bedienung, Durch das große Display, lassen sich Messdaten abrufen, Verschraubungskurven übereinanderlegen und direkt vor Ort am Schlüssel auswerten, Das Erreichen oder Überziehen des eingestellten Zielwertes wird dem Nutzer visuell (Display), haptisch (Vibration im Griff) sowie akustisch (Signalton) signalisiert., Das jeweils um +/- 60° drehbare Gehäuse erlaubt auch bei schwer zugänglichen Schraubstellen die Ablesbarkeit des Displays, Ein leistungsfähiger Lithium-Ion Akku ermöglicht eine lange Laufzeit sowie Lebensdauer (kein Memory-Effekt), Der Akku kann durch das Schnellwechselsystem einfach ausgetauscht und über die optional erhältliche Ladestation geladen werden, Werksseitig mit Werkskalibrierschein nach GEDORE Hausnorm GTTWN001, rückführbar auf Nationale Normale, Kalibrierung nach DKD-R 3-7 Klasse 1 inklusive Kalibrierzertifikat mit Akkreditierungssymbol (optional), Unterschiedliche Stichmaße für Einsteckwerkzeuge programmierbar, Kostenfreie Auswerte PC-Software im Lieferumfang enthalten
Stückliste (Text)
Quadropak, USB-Kabel, Li-Ion-Akku, Bedienungsanleitung, Software, Werkszertifikat
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|

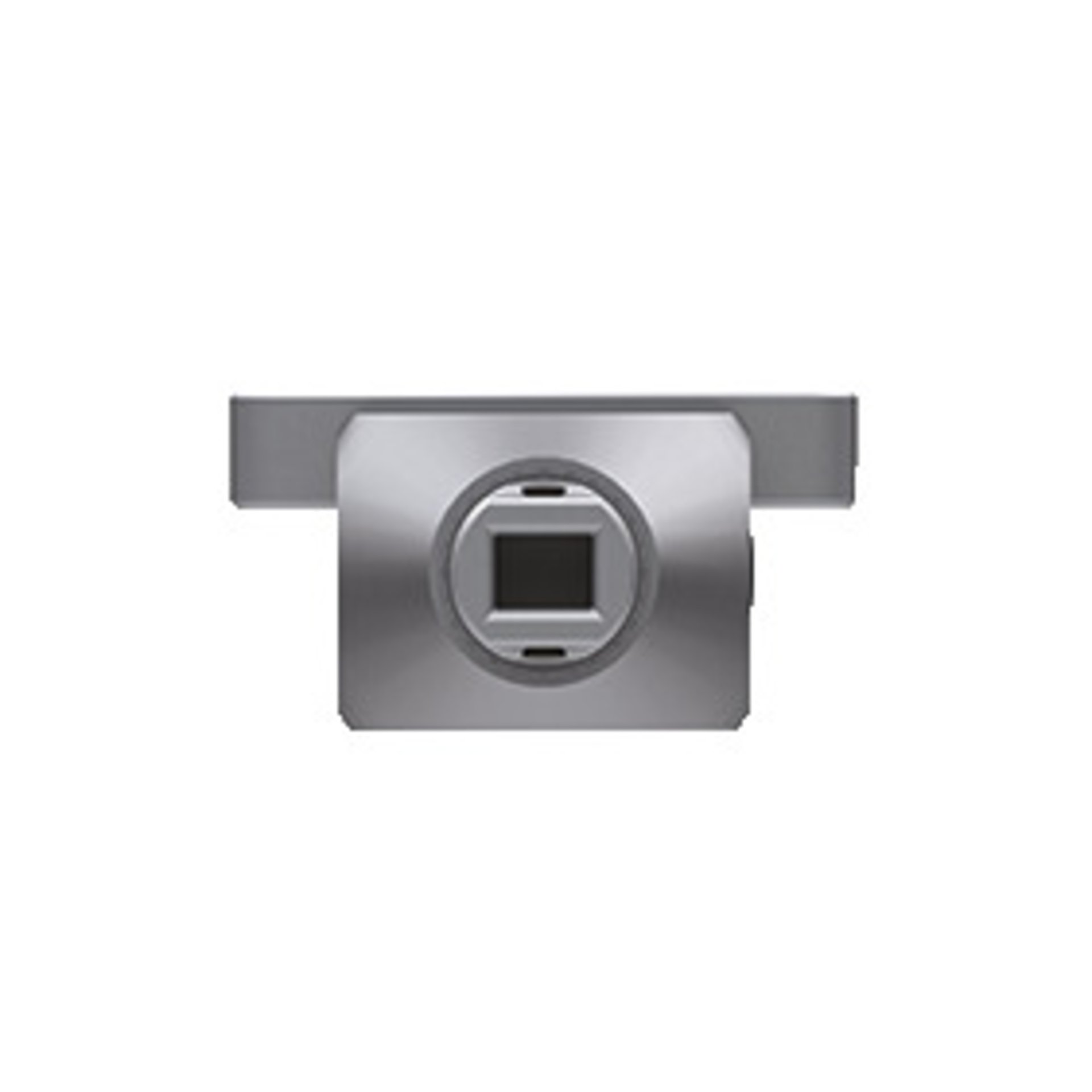

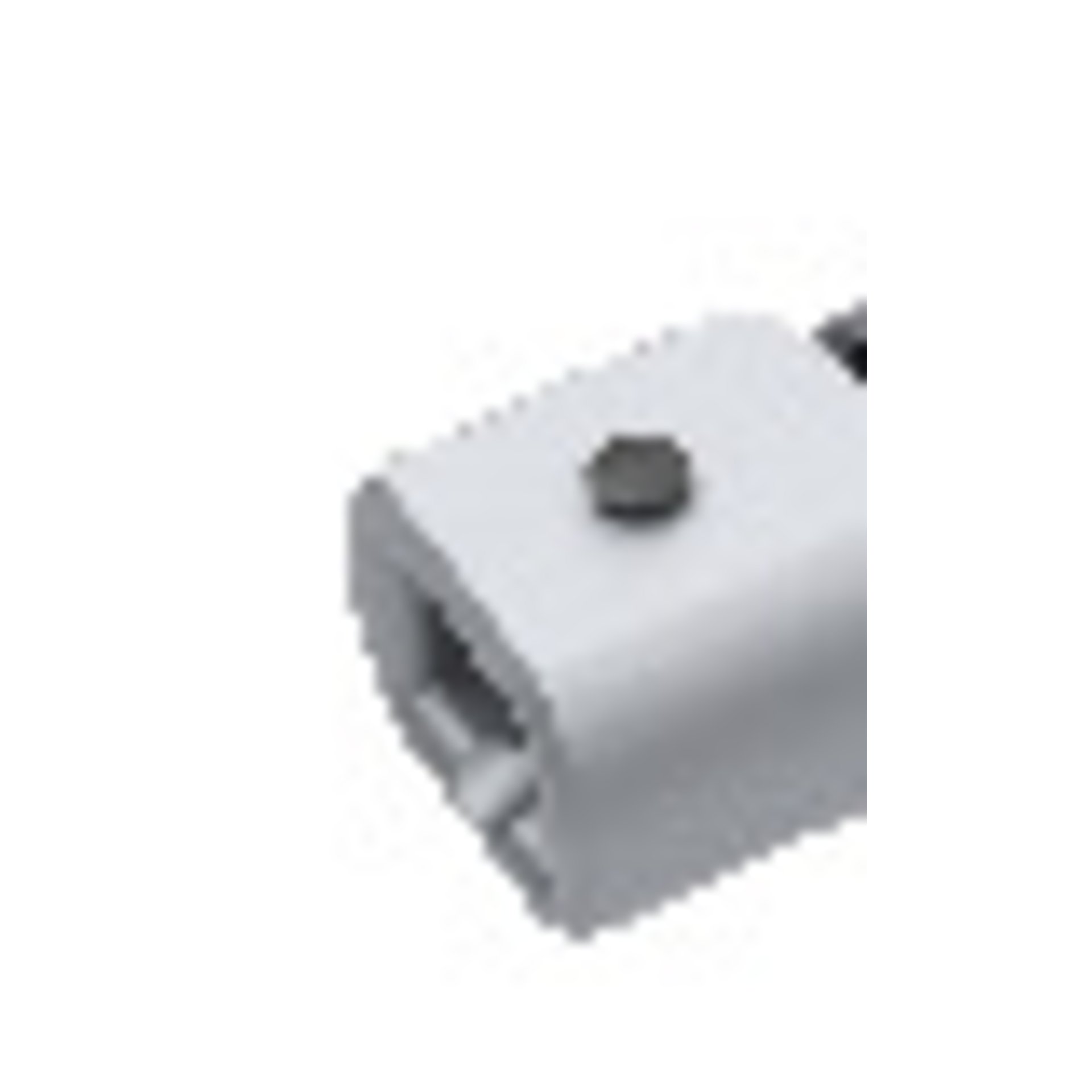

| Antriebsaufnahme, Rechteck-: | 9 x 12 |
| Antriebsaufnahme, Zapfen-Ø: | - mm |
| Antriebstyp/Antrieb: | Rechteckaufnahme |
| Anzugsrichtung: | Links und Rechts |
| Ausführung: | verchromtes Gehäuserohr |
| Auswertesoftware: | Ja |
| Batterietyp: | 18650 |
| Chemische Eigenschaften: | Li-Ion |
| Drehmoment (max.): | 78,8 lbf∙ft, 100 Nm |
| Drehmoment (min.): | 7,4 lbf∙ft, 10 Nm |
| Drehmomentbereich (min./max.): | 7,4-78,8 lbf∙ft, 10-100 Nm |
| EPA-/ESD-Ausführung: | Nein |
| Einsatzbereich: | Montage Serienmontage Fertigung Qualitätskontrolle Wartung und Instandhaltung Schraubfallanalyse |
| Energiequelle: | Akku |
| Entfernung Griffmitte bis Werkzeugaufnahme: | 447 mm |
| Entsorgungshinweise auf Werkzeug: | - |
| Entsorgungshinweise auf der Batterie vorhanden?: | - |
| Entsorgungshinweise in Bedienungsanleitung vorhanden?: | Ja |
| Festeinstellung: | Nein |
| Gesamtbreite: | 79 mm |
| Gesamthöhe: | 42,5 mm |
| Gesamtlänge: | 510 mm |
| Grafikdisplay: | Ja |
| Inhalt: | 1 Stück |
| Kopfbreite 1: | - mm |
| Kopfhöhe 1: | - mm |
| Messgenauigkeit Drehmoment: | ± 1% Toleranz vom Ablesewert, ± 1 Digit |
| Messgenauigkeit Drehwinkel: | ±1% , min. ±1° auf 360° bei mind. 4°/sec. |
| Netto-Gewicht: | 1,8 kg |
| Präzision +/-: | +/- 1 Prozent |
| REACH: | konform |
| Rubrik bei Take e Way: | Rub. 205 Sec.Li-Io 0-50g |
| Schnittstelle: | USB |
| UN-Nummer: | UN 3481 |
| VDE zertifiziert: | Nein |
| Variante: | ETQ 100 Elektronischer Drehmomentschlüssel E-torc Q 10-100 Nm |
| Zielgruppen: | Automotive Elektronik-Industrie Industrie Bau- und Nutzfahrzeuge Militär Energie Maschinenbau Service Railway |
Zubehör
7412 Einsteckumschaltknarre 9x12
3 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung, Feinverzahnung, Rückschwenkwinkel 5°, Max. Dauerbelastbarkeit Verbindungsvierkant gem. DIN EN ISO 6789:2003 bzw. max. Belastung der Aufnahme
7412 Einsteckumschaltknarre 9x12
3 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung, Feinverzahnung, Rückschwenkwinkel 5°, Max. Dauerbelastbarkeit Verbindungsvierkant gem. DIN EN ISO 6789:2003 bzw. max. Belastung der Aufnahme
7412 Einsteckumschaltknarre 9x12
3 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung, Feinverzahnung, Rückschwenkwinkel 5°, Max. Dauerbelastbarkeit Verbindungsvierkant gem. DIN EN ISO 6789:2003 bzw. max. Belastung der Aufnahme
7612 Einsteckvierkant 9x12
3 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung, Max. Dauerbelastbarkeit Verbindungsvierkant gem. DIN EN ISO 6789:2003 bzw. max. Belastung der Aufnahme
7612 Einsteckvierkant 9x12
3 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung, Max. Dauerbelastbarkeit Verbindungsvierkant gem. DIN EN ISO 6789:2003 bzw. max. Belastung der Aufnahme
7612 Einsteckvierkant 9x12
3 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung, Max. Dauerbelastbarkeit Verbindungsvierkant gem. DIN EN ISO 6789:2003 bzw. max. Belastung der Aufnahme
7812 Einsteckbithalter 9x12
2 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung
7812 Einsteckbithalter 9x12
2 Varianten verfügbar
Zur Lösung schwieriger Montageprobleme, leicht auswechselbar, Geschmiedet, Chrom-Vanadium-Stahl, Matt verchromt, Mit Stiftsicherung
Ähnliche Artikel

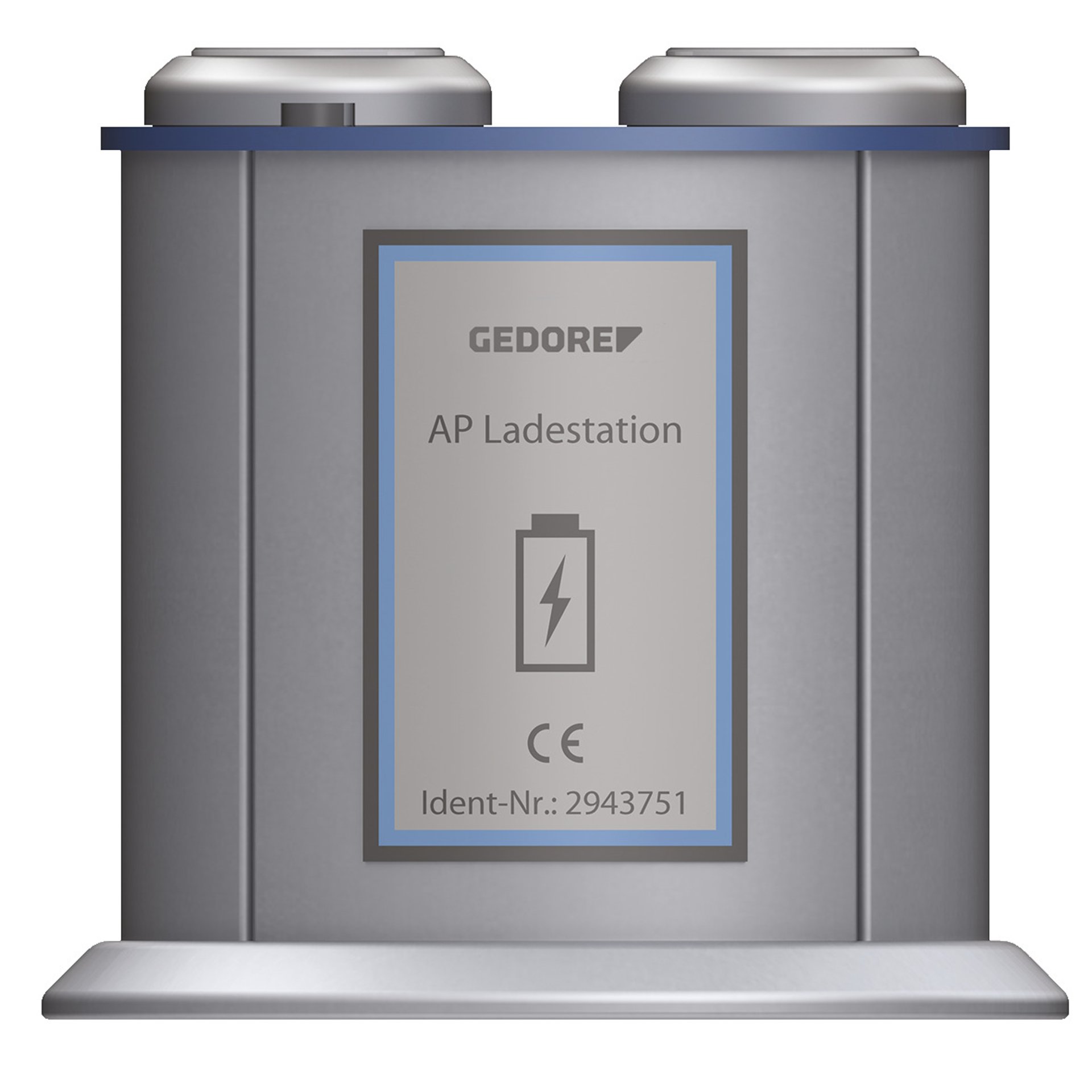

ETQ APL Ladestation
