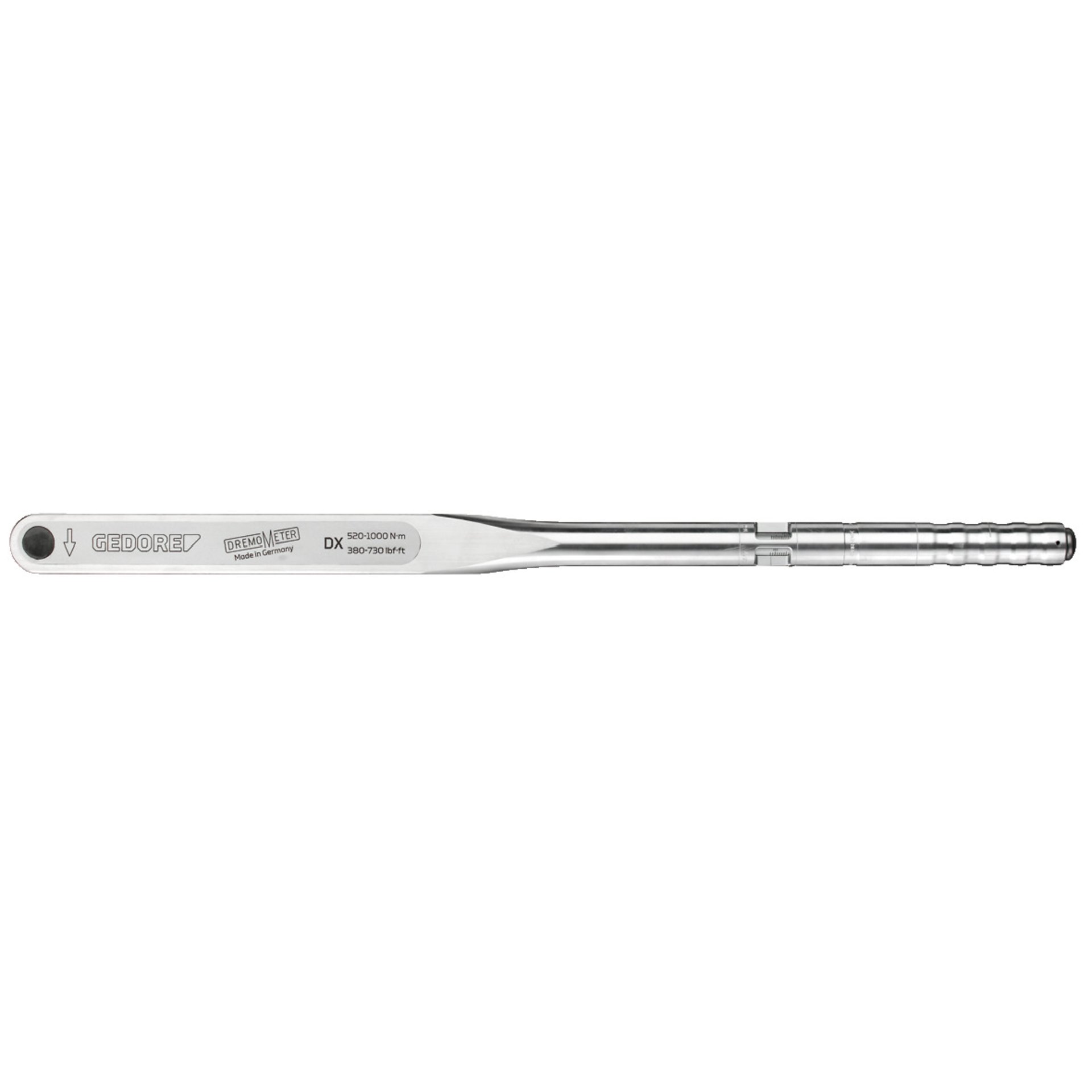

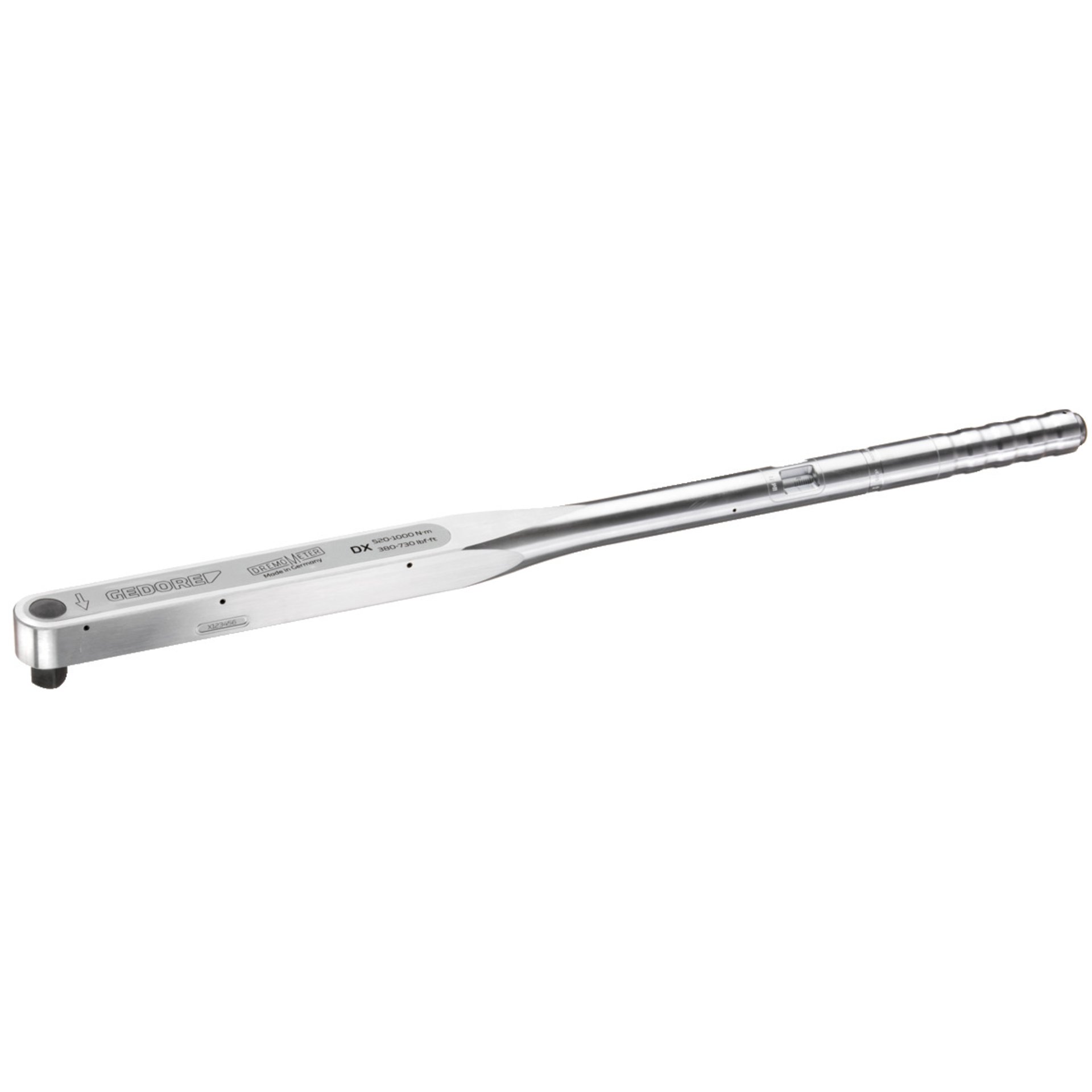

8571-01 Drehmomentschlüssel DREMOMETER DX 520-1000 Nm
8571-01 Drehmomentschlüssel DREMOMETER DX 520-1000 Nm
2.241,15 €*
Inhalt:
1 Stück
Produktnummer:
7694010
8571-01 Drehmomentschlüssel DREMOMETER DX 520-1000 Nm
EAN-Nr.:
4002805857113
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "8571-01 Drehmomentschlüssel DREMOMETER DX 520-1000 Nm"
Einsatz: Kontrollierter Schraubenanzug im Bereich von 520 - 1000 Nm / 380 - 730 lbf·ft, Einsatz in fast allen industriellen Fertigungsbereichen, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulassige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, 3/4" Vierkantantrieb mit Stiftsicherung DIN 3120 - B 20, ISO 1174, Automatische Kurzwegauslösung mit fühl- und hörbarem Signal, Doppel-Skala mit einer Skalenteilung von 10 Nm und 10 lbf·ft, Technischer Vorteil/Funktion: Leicht, jedoch robust (da Gehäuse aus einem Stück Aluminium gefertigt) und unempfindlich, sehr werkstattfreundlich, Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei herkömmlichen Drehmomentschlüsseln)., Sowohl Antriebsvierkant als Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit, verlängerbar um Arbeitsbelastung des Anwenders reduzieren, Extrem geringer Verschleiß durch Kräftereduzierung der Hebelmechanik, Geschmiedete Hebelkette aus konzerneigener Qualitäts-Schmiede, Höchste Präzision auch bei starkem Dauergebrauch, Lange Lebensdauer und hohe Standzeiten, Einfache Bedienung - schneller und sicherer Drehmomentanzug, Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf am Griffende, Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw. Linksanzug
Stückliste (Text)

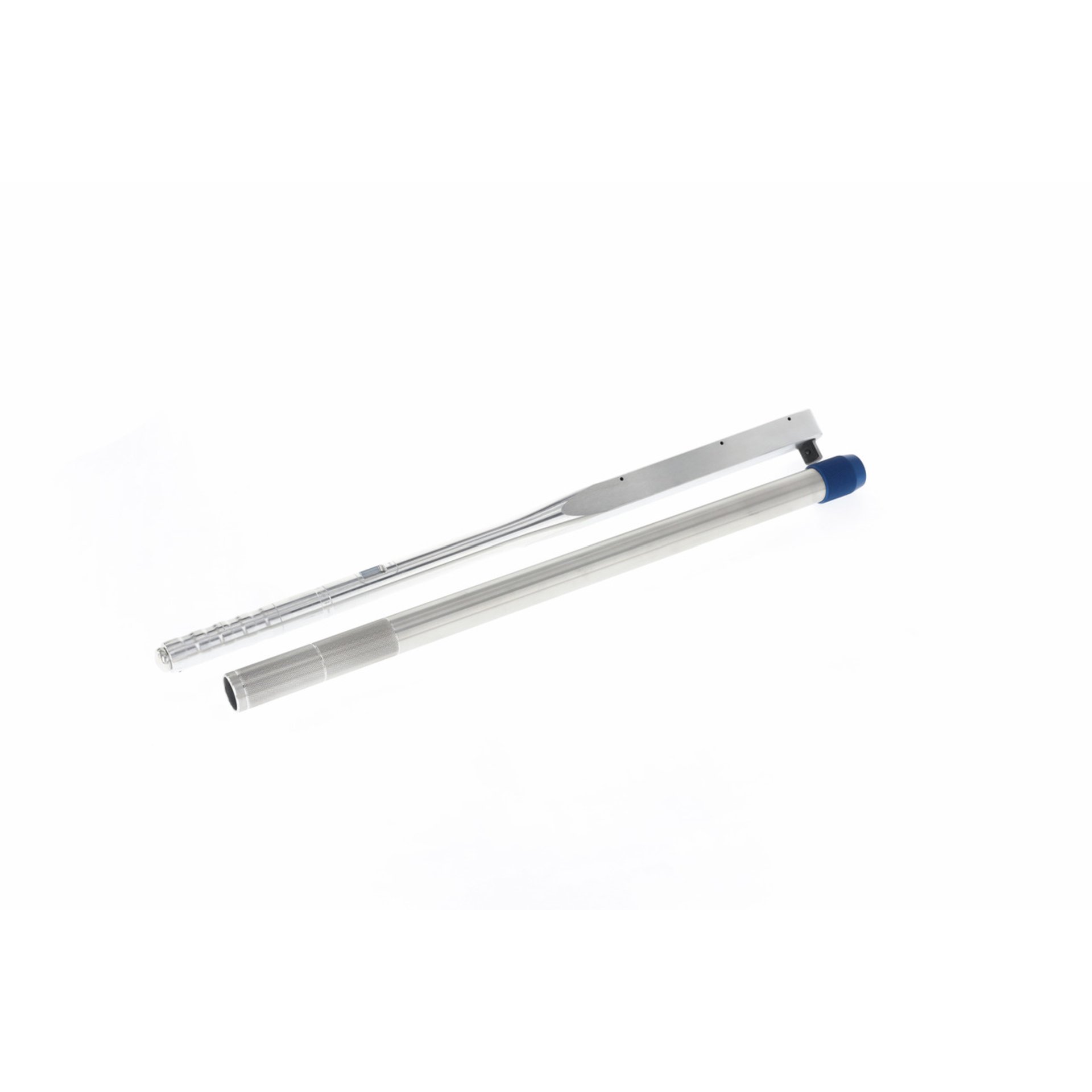

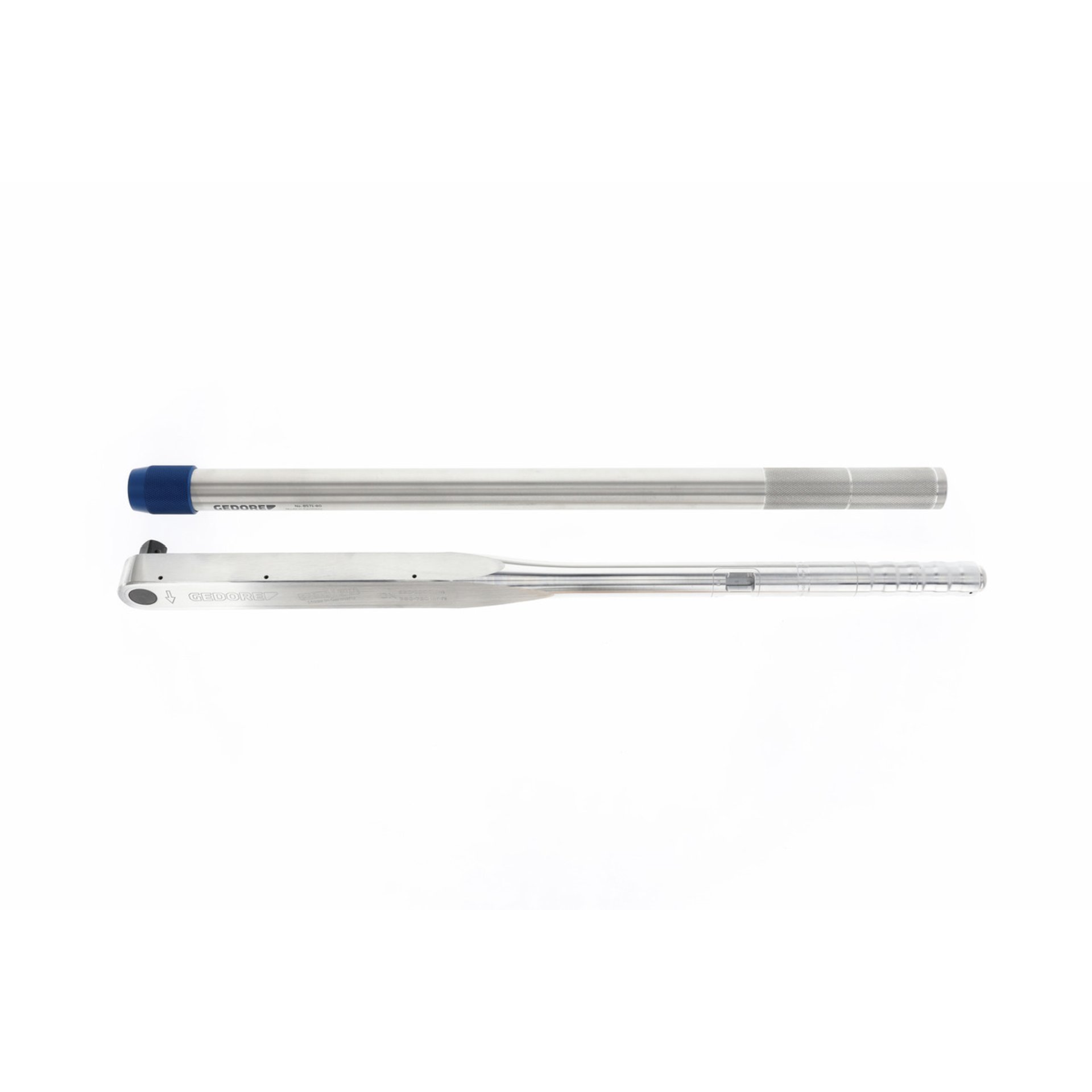

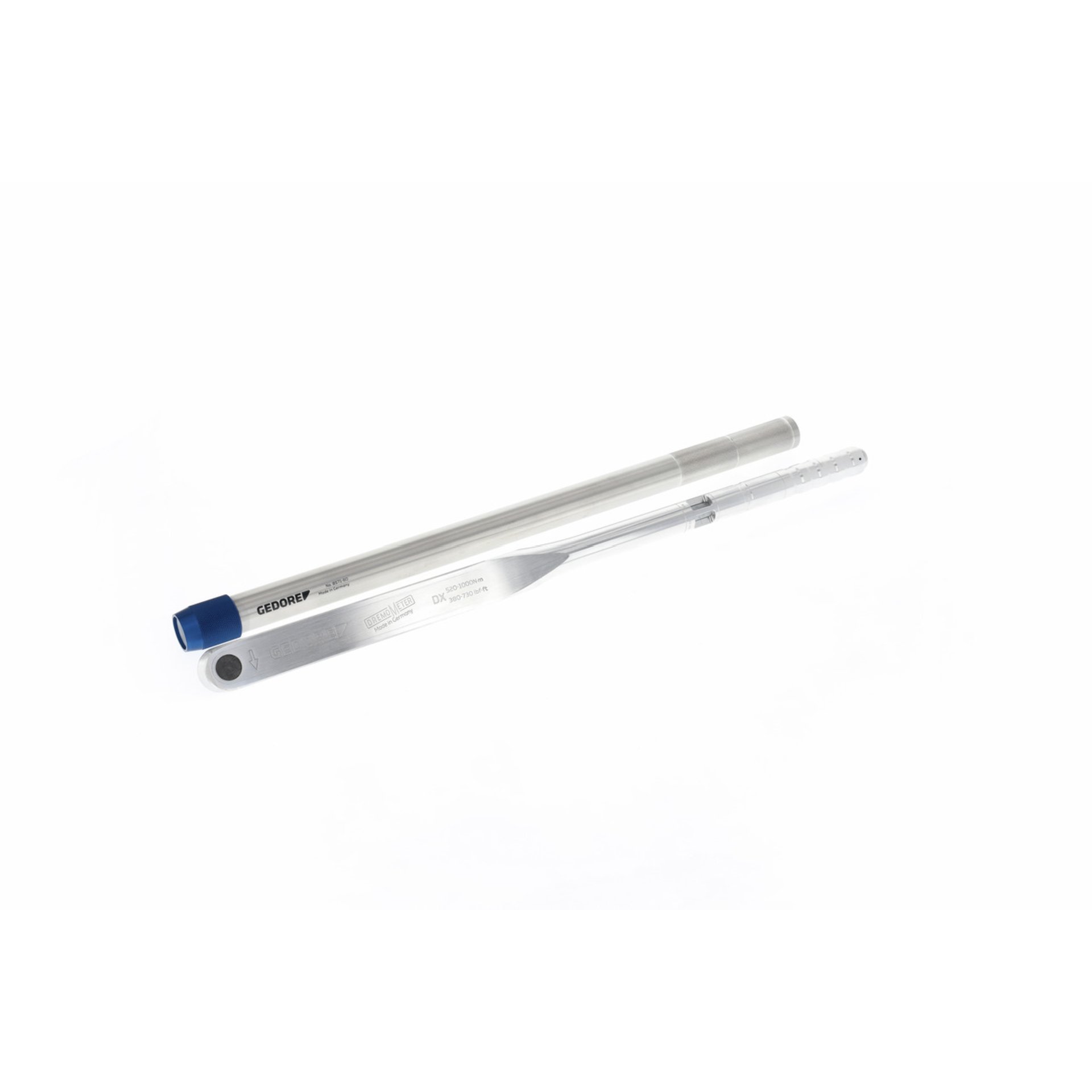

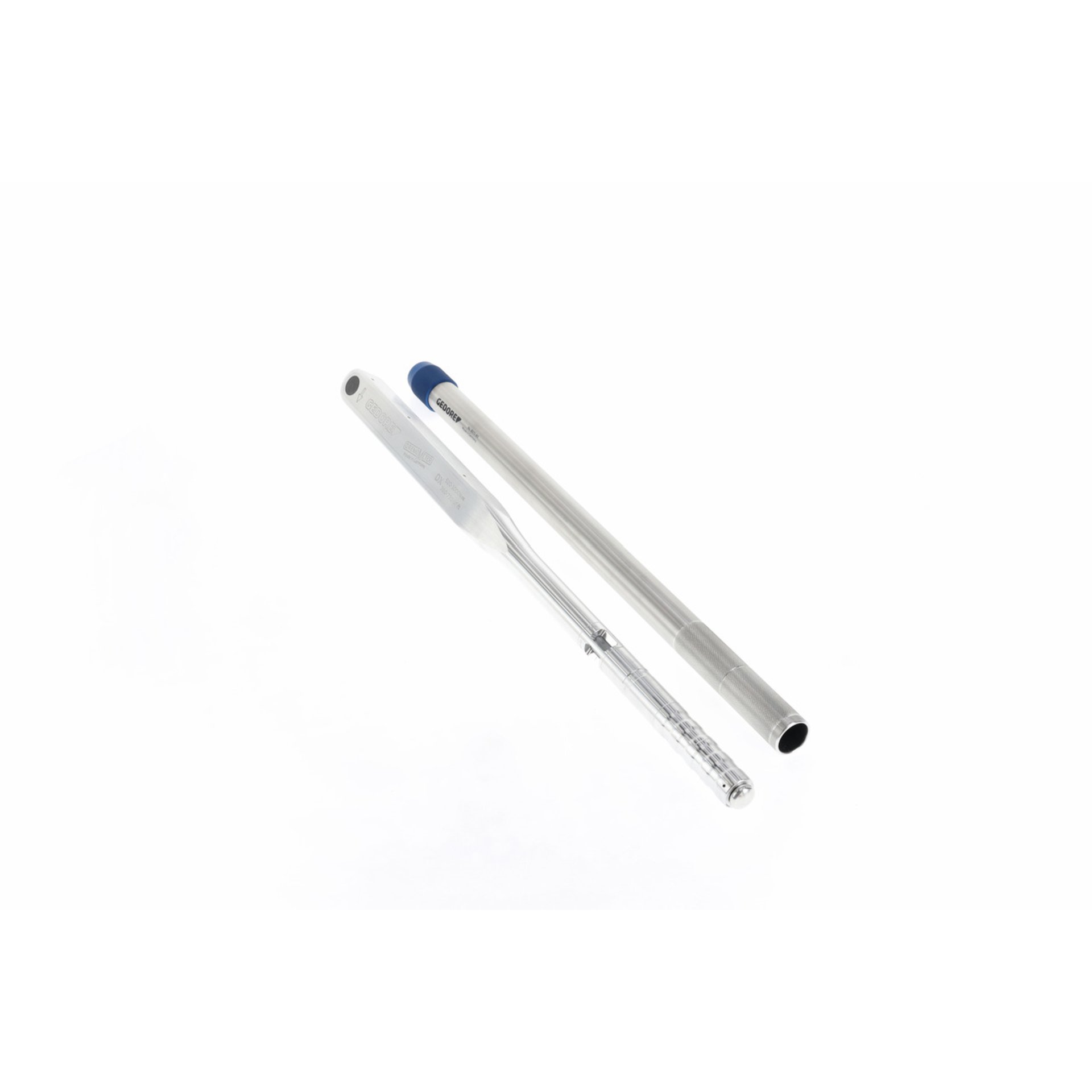

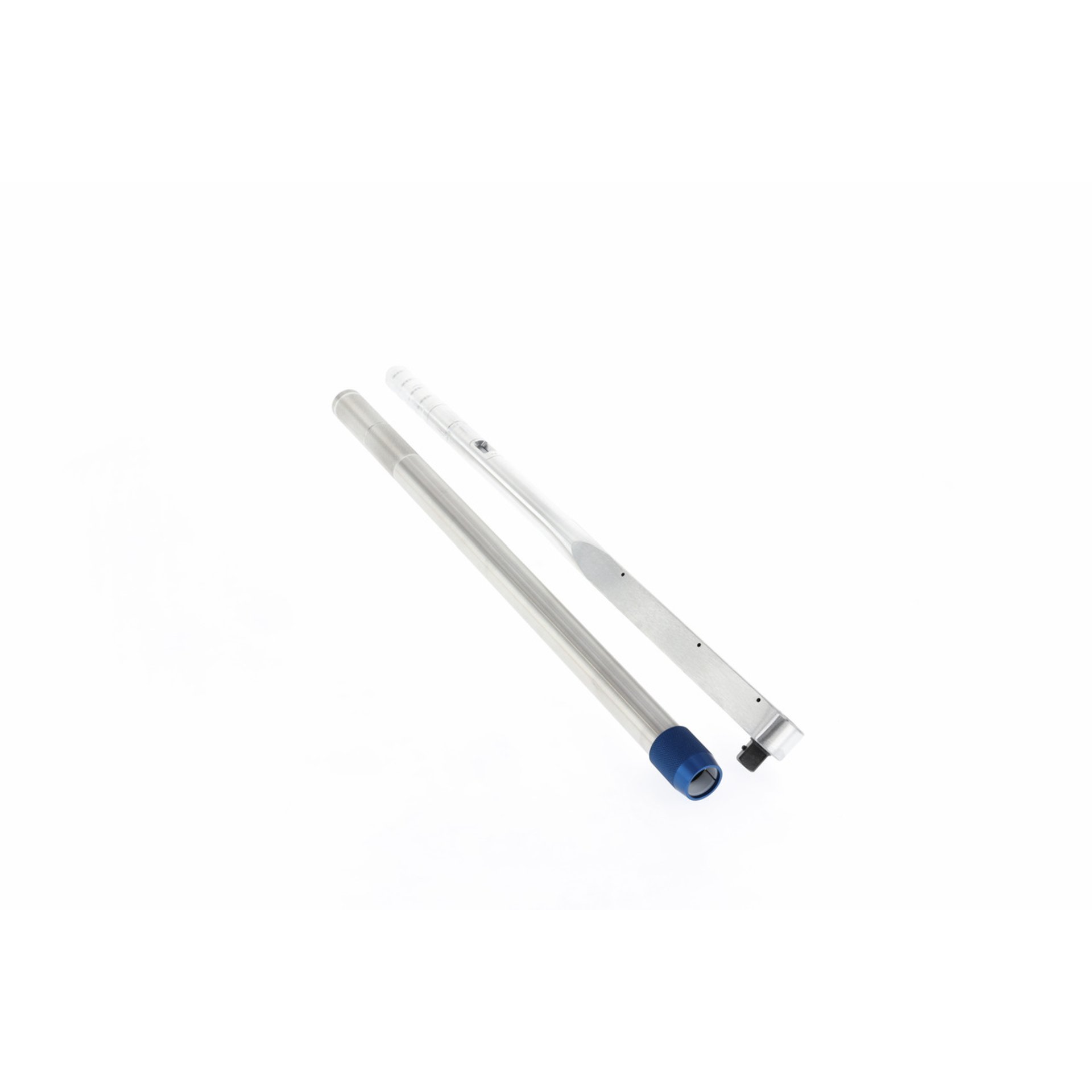

ALU-Verlängerungsrohr No. 8571-80
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Abstand Gehäuse - Vierkantmitte: | 22,5 mm |
| Anfang Hauptskala (angloamerik.): | 380 lbf∙ft |
| Anfang Hauptskala (metrisch): | 520 Nm |
| Antriebsgröße: | 3/4 Zoll |
| Antriebstyp/Antrieb: | Einfachvierkant starr |
| Antriebsvierkant: | 3/4 Inch, 20 mm |
| Anzugsrichtung: | Rechts |
| Aufbewahrung/Inhalt: | Kunststoffbox |
| Auslösegenauigkeit: | ±3 % |
| Auslösemechanik: | Kurzwegauslösung |
| Drehmoment (max.): | 730 lbf∙ft, 1000 Nm |
| Drehmoment (min.): | 380 lbf∙ft, 520 Nm |
| Drehmomentbereich (min./max.): | 380-730 lbf∙ft, 520-1000 Nm |
| Drehmomentschlüssel-Typ: | - |
| Einsatzbereich: | Montage Serienmontage Fertigung Wartung und Instandhaltung |
| Ende Hauptskala (angloamerik.): | 730 lbf∙ft |
| Ende Hauptskala (metrisch): | 1000 Nm |
| Festeinstellung: | Nein |
| Gesamtbreite: | 45 mm |
| Gesamthöhe: | 60 mm |
| Gesamtlänge: | 812 mm |
| Gesamtlänge inkl. Aufsteckrohr: | - mm |
| Gewicht: | 5,6 kg |
| Inhalt: | 1 Stück |
| Kalibrierlänge: | 1290,5 mm |
| Kopfbreite 1: | 45 mm |
| Kopfhöhe 1: | 35 mm |
| Länge: | 800-1400 mm |
| Länge Aufsteckrohr 1: | 762 mm |
| Material: | Aluminiumlegierung |
| Netto-Gewicht: | 4,48 kg |
| Norm: | DIN 3120 - B 20 ISO 1174 |
| Präzision: | +/- 3 Prozent |
| Prüfzertifikat: | DIN EN ISO 6789-2:2017 |
| REACH: | konform |
| Sicherung Abtriebsvierkant: | Stiftsicherung |
| Skalenbereich in (Nm) max.: | 1000 N∙m |
| Skalenbereich in (Nm) min.: | 520 N∙m |
| Skalenbereich in (lbf) max.: | 730 lbf∙in |
| Skalenbereich in (lbf) min.: | 380 lbf∙ft |
| Skaleneinteilung: | 10 Nm, 10 lbf∙ft |
| Skalenteilung: | 10 N∙m/10 lbf∙ft |
| Skalentyp: | Dual |
| Teilung Hauptskala (angloamerik.): | 10 lbf∙ft |
| Teilung Hauptskala (metrisch): | 10 Nm |
| VDE zertifiziert: | Nein |
| Variante: | 8571-01 Drehmomentschlüssel DREMOMETER DX 520-1000 Nm |
| Vierkantantrieb: | 3/4 Zoll |
| Zielgruppen: | Automotive Industrie Bau- und Nutzfahrzeuge Militär Energie Maschinenbau Werkstatt Versorgungsunternehmen Service Agriculture Oil & Gas |
