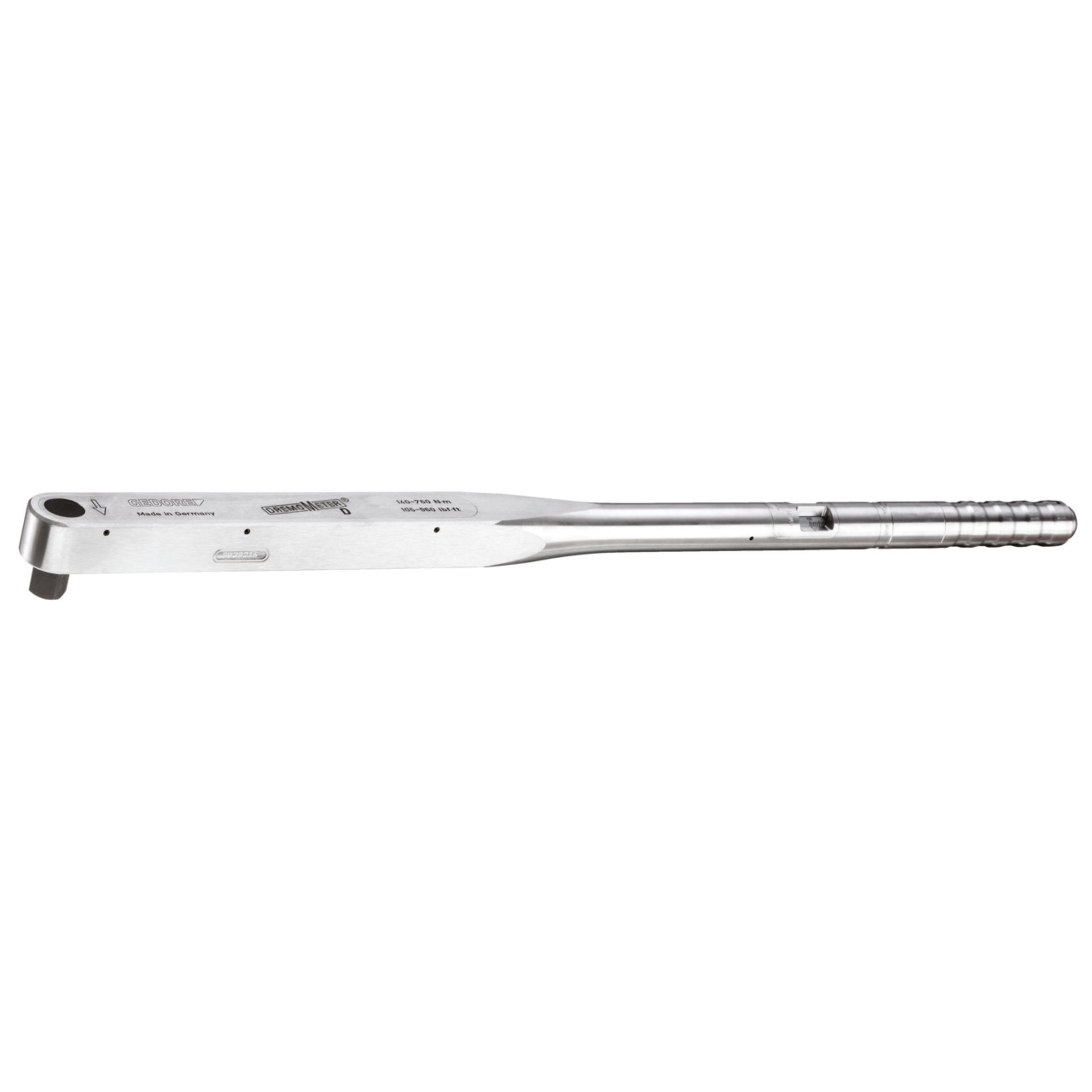

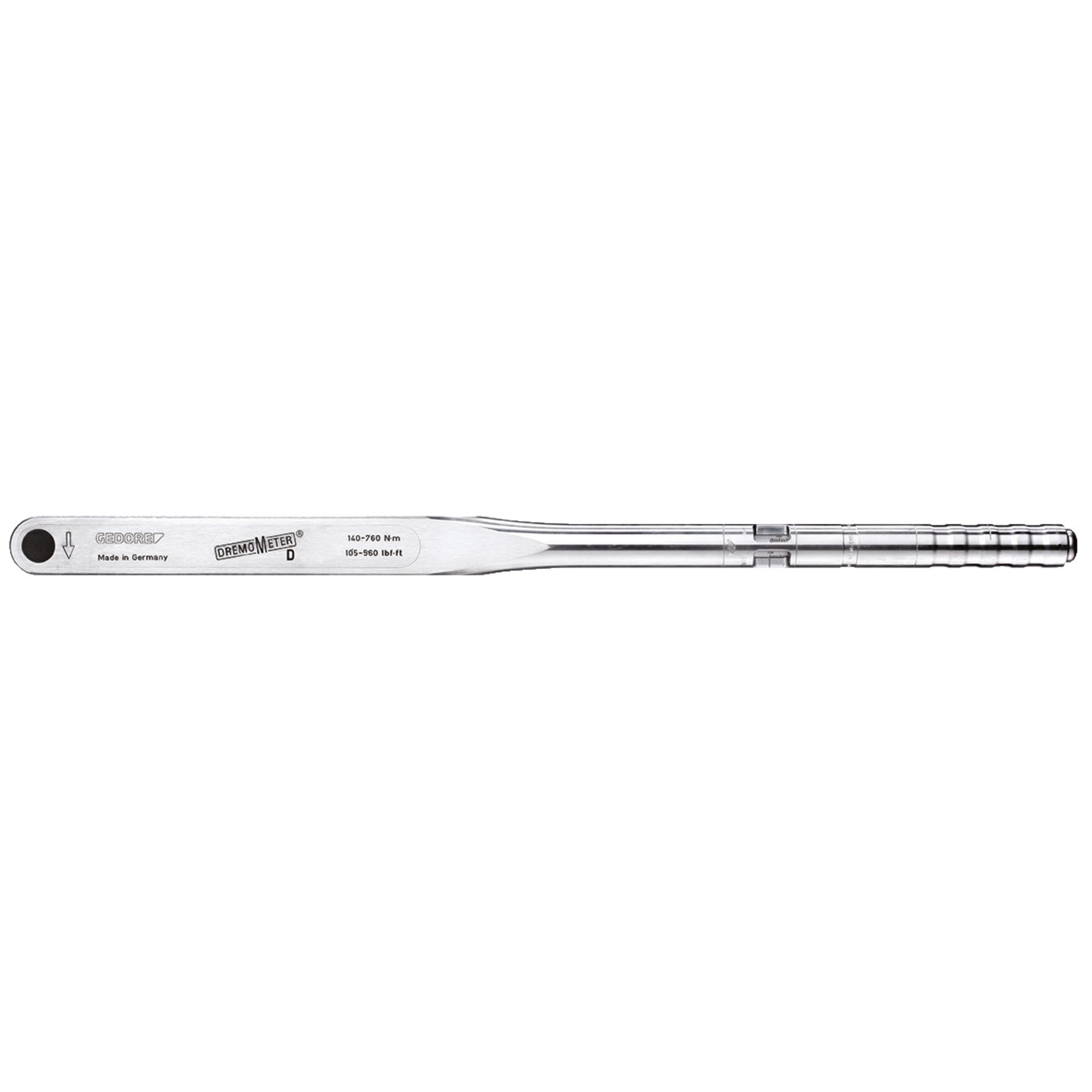

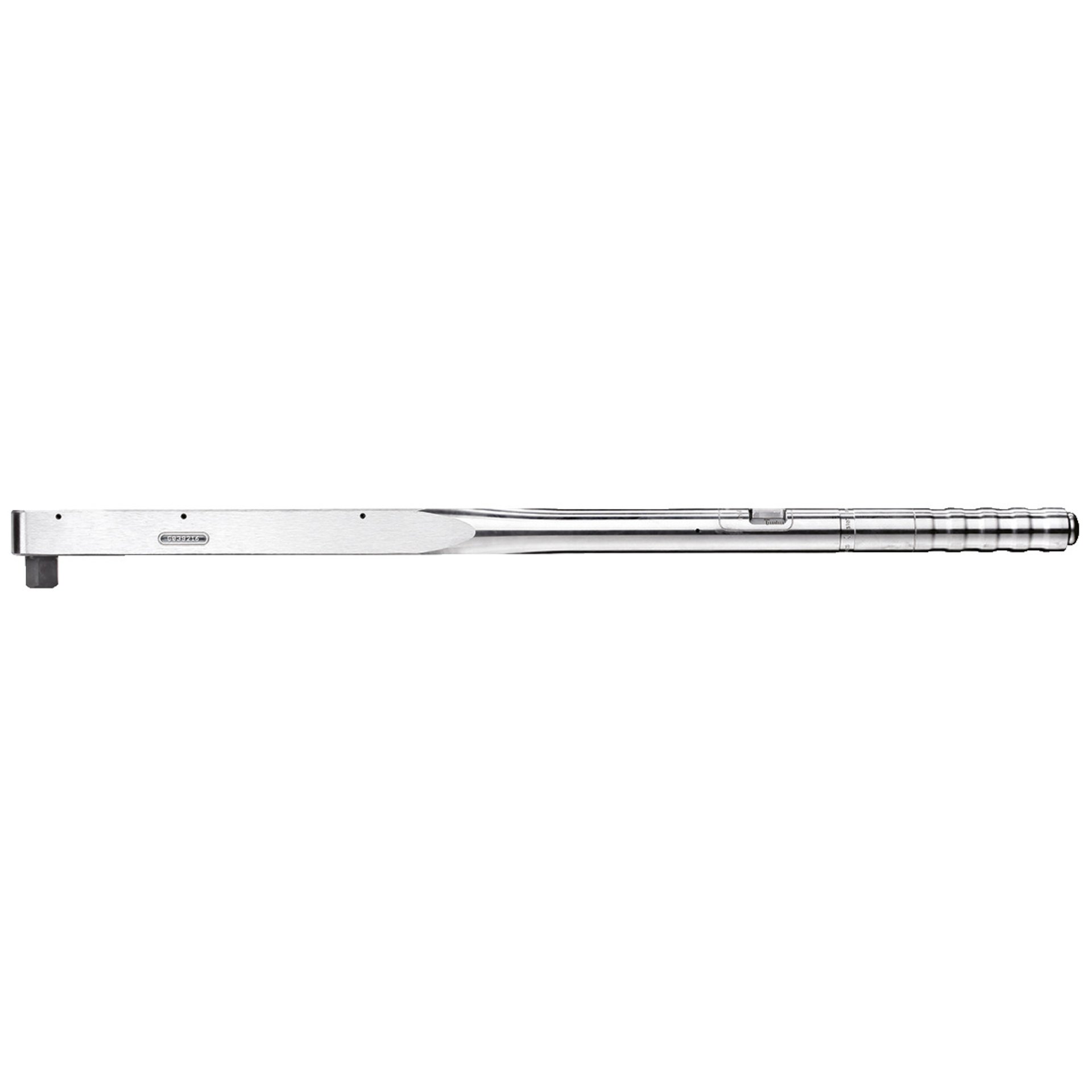

8568-10 Drehmomentschlüssel DREMOMETER DL 155-760 Nm
8568-10 Drehmomentschlüssel DREMOMETER DL 155-760 Nm
1.932,82 €*
Inhalt:
1 Stück
Produktnummer:
7691850
8568-10 Drehmomentschlüssel DREMOMETER DL 155-760 Nm
EAN-Nr.:
4002805856819
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "8568-10 Drehmomentschlüssel DREMOMETER DL 155-760 Nm"

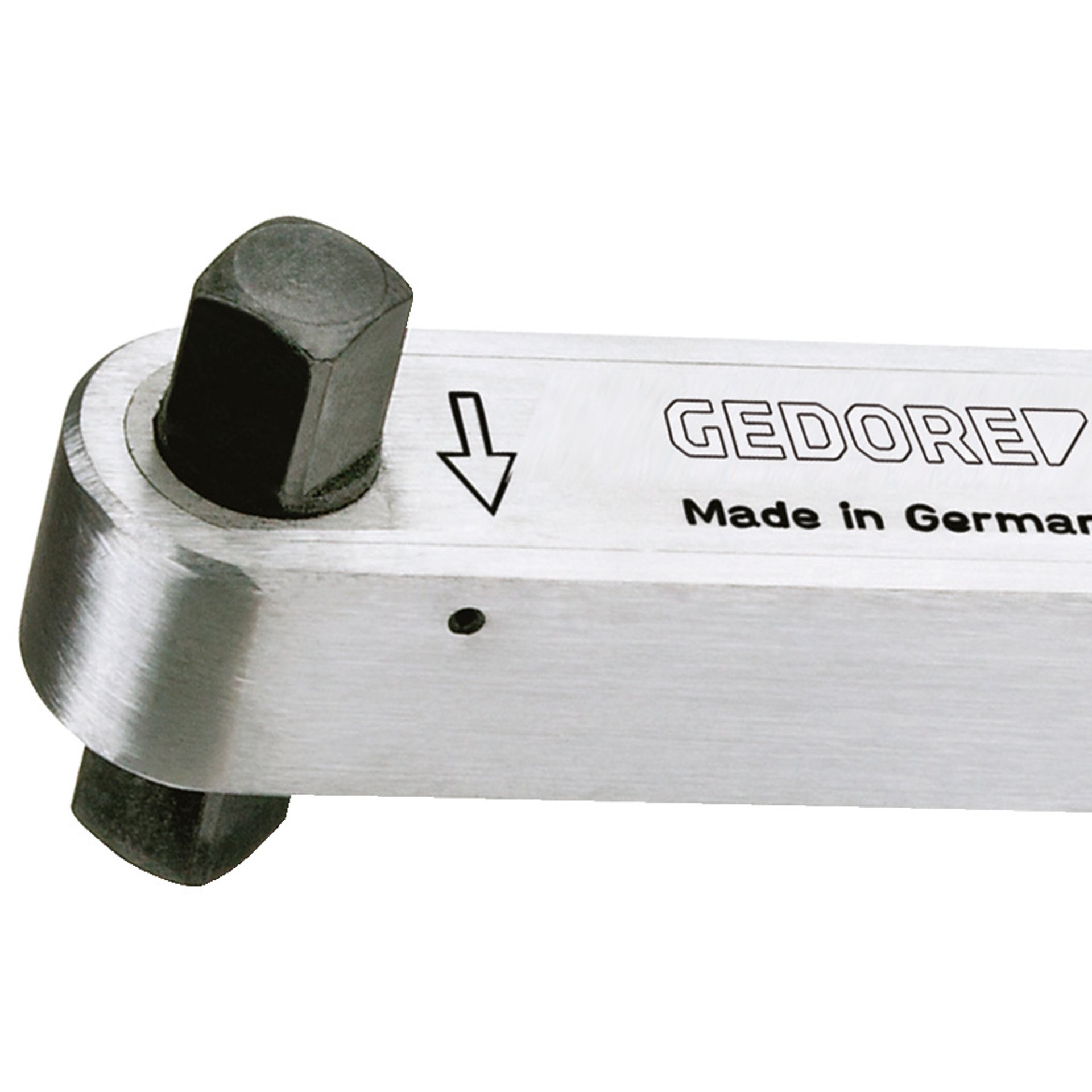

Einsatz: Kontrollierter Schraubenanzug im Bereich von 155 - 760 Nm / 115 - 560 lbf·ft, Einsatz in fast allen industriellen Fertigungsbereichen, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulassige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, 3/4" Vierkantantrieb mit Stiftsicherung DIN 3120 - B 20, ISO 1174, Automatische Kurzwegauslösung mit fühl- und hörbarem Signal, Doppel-Skala mit einer Skalenteilung von 10 Nm und 10 lbf·ft, Technischer Vorteil/Funktion: Leicht, jedoch robust (da Gehäuse aus einem Stück Aluminium gefertigt) und unempfindlich, sehr werkstattfreundlich, Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei herkömmlichen Drehmomentschlüsseln). Sowohl Antriebsvierkant als Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit, verlängerbar um Arbeitsbelastung des Anwenders zu reduzieren., Extrem geringer Verschleiß durch Kräftereduzierung der Hebelmechanik, Geschmiedete Hebelkette aus konzerneigener Qualitäts-Schmiede, Höchste Präzision auch bei starkem Dauergebrauch, Lange Lebensdauer und hohe Standzeiten, Einfache Bedienung - schneller und sicherer Drehmomentanzug, Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf am Griffende, Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw. Linksanzug
Stückliste (Text)
-
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Abstand Gehäuse - Vierkantmitte: | 22,5 mm |
| Anfang Hauptskala (angloamerik.): | - lbf∙ft |
| Anfang Hauptskala (metrisch): | - Nm |
| Antriebsgröße: | - Zoll |
| Antriebstyp/Antrieb: | Doppelvierkant starr |
| Antriebsvierkant: | 3/4 Inch, 20 mm |
| Anzugsrichtung: | Links und Rechts |
| Aufbewahrung/Inhalt: | Kunststoffbox |
| Auslösegenauigkeit: | - % |
| Auslösemechanik: | Kurzwegauslösung |
| Drehmoment (max.): | 560 lbf∙ft, 760 Nm |
| Drehmoment (min.): | 115 lbf∙ft, 155 Nm |
| Drehmomentbereich (min./max.): | 115-560 lbf∙ft, 155-760 Nm |
| Drehmomentschlüssel-Typ: | - |
| Einsatzbereich: | Montage Serienmontage Fertigung Wartung und Instandhaltung |
| Ende Hauptskala (angloamerik.): | - lbf∙ft |
| Ende Hauptskala (metrisch): | - Nm |
| Entsorgungshinweise auf Werkzeug: | - |
| Entsorgungshinweise auf der Batterie vorhanden?: | - |
| Entsorgungshinweise in Bedienungsanleitung vorhanden?: | - |
| Festeinstellung: | Nein |
| Gesamtbreite: | 45 mm |
| Gesamthöhe: | 60 mm |
| Gesamtlänge: | 812 mm |
| Gesamtlänge inkl. Aufsteckrohr: | - mm |
| Gewicht: | - kg |
| Inhalt: | 1 Stück |
| Kalibrierlänge: | 719 mm |
| Kopfbreite 1: | 45 mm |
| Kopfhöhe 1: | 35 mm |
| Länge: | - mm |
| Material: | Aluminiumlegierung |
| Netto-Gewicht: | 3,55 kg |
| Norm: | DIN 3120 - B 20 ISO 1174 |
| Präzision: | +/- 3 Prozent |
| Prüfzertifikat: | DIN EN ISO 6789-2:2017 |
| REACH: | konform |
| Sicherung Abtriebsvierkant: | Stiftsicherung |
| Skalenbereich in (Nm) max.: | - N∙m |
| Skalenbereich in (Nm) min.: | - N∙m |
| Skalenbereich in (lbf) max.: | - |
| Skalenbereich in (lbf) min.: | - |
| Skaleneinteilung: | 10 lbf∙ft |
| Skalenteilung: | - |
| Skalentyp: | Dual |
| Teilung Hauptskala (angloamerik.): | - lbf∙ft |
| Teilung Hauptskala (metrisch): | - Nm |
| VDE zertifiziert: | Nein |
| Variante: | 8568-10 Drehmomentschlüssel DREMOMETER DL 155-760 Nm |
| Vierkantantrieb: | - Zoll |
| Zielgruppen: | Automotive Industrie Bau- und Nutzfahrzeuge Militär Energie Maschinenbau Werkstatt Versorgungsunternehmen Service Agriculture Oil & Gas |
