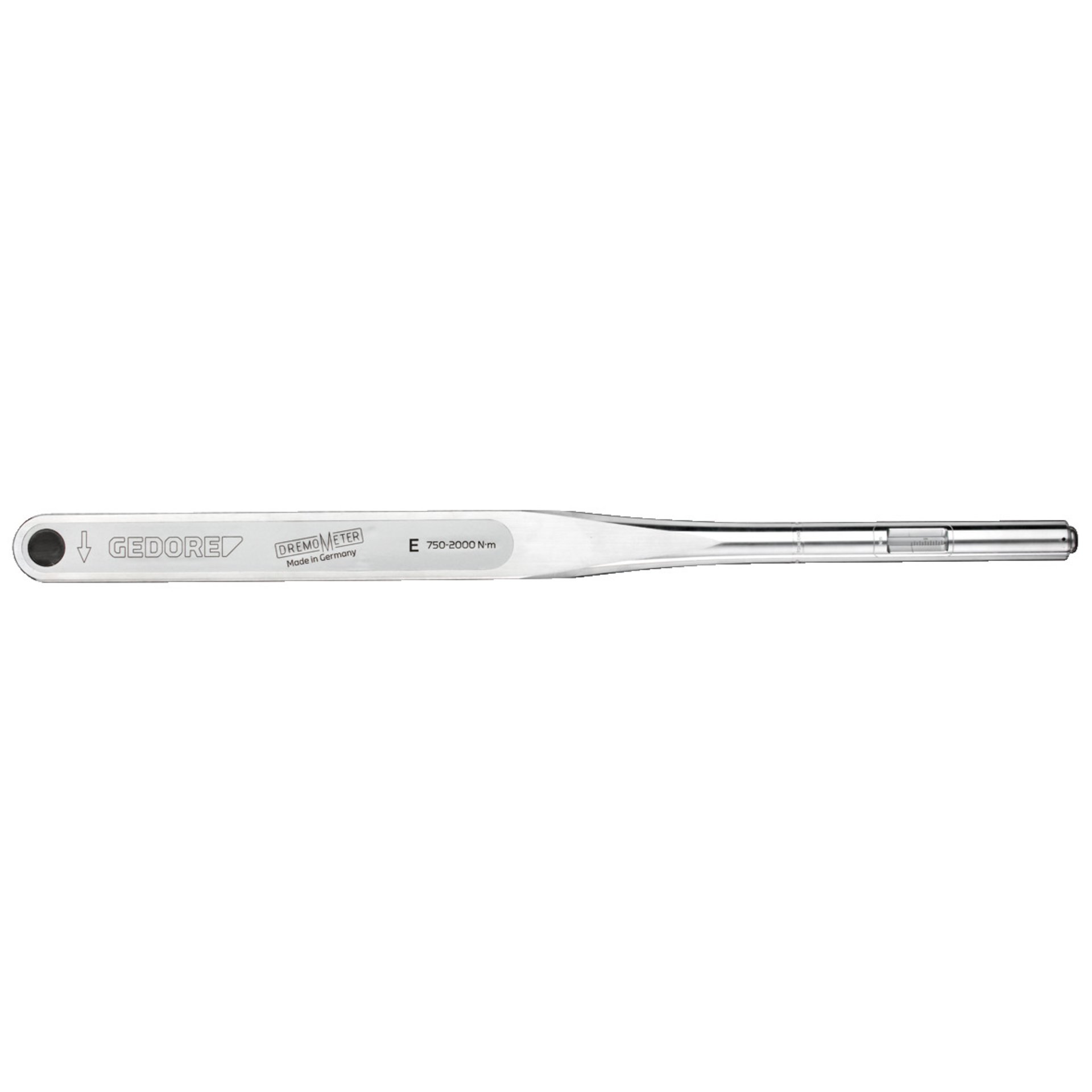

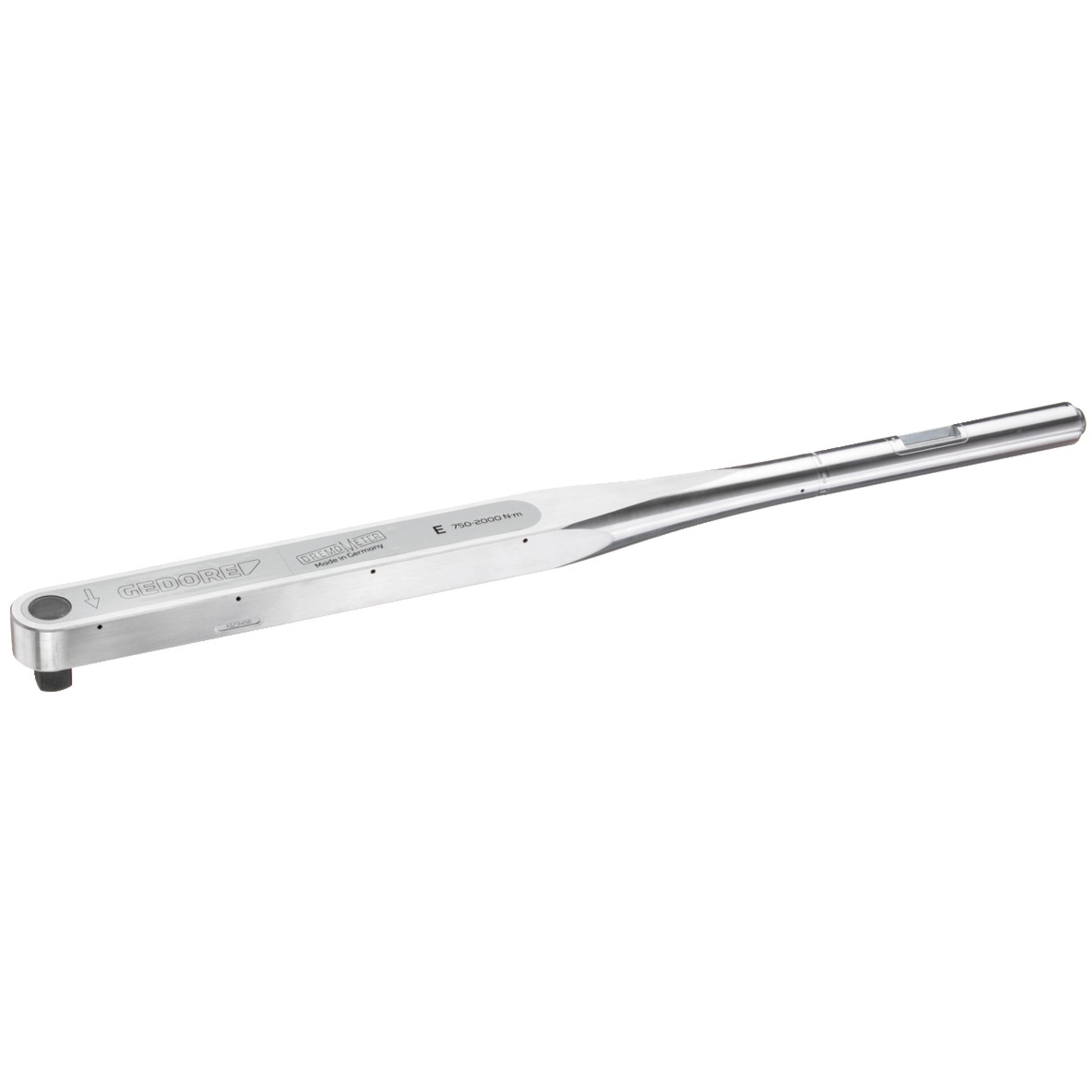

8564-01 Drehmomentschlüssel DREMOMETER E 750-2000 Nm
8564-01 Drehmomentschlüssel DREMOMETER E 750-2000 Nm
3.867,40 €*
Inhalt:
1 Stück
Produktnummer:
7695250
8564-01 Drehmomentschlüssel DREMOMETER E 750-2000 Nm
EAN-Nr.:
4002805856413
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "8564-01 Drehmomentschlüssel DREMOMETER E 750-2000 Nm"
Einsatz: Kontrollierter Schraubenanzug im Bereich von 750 - 2000 Nm, Einsatz in fast allen industriellen Fertigungsbereichen, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulassige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, 1" Vierkantantrieb mit Stiftsicherung DIN 3120 - B 25, ISO 1174, Automatische Kurzwegauslösung mit fühl- und hörbarem Signal, Einfach-Skala mit einer Skalenteilung von 50 Nm, Technischer Vorteil/Funktion: Leicht, jedoch robust (da Gehäuse aus einem Stück Aluminium gefertigt) und unempfindlich, sehr werkstattfreundlich, Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei herkömmlichen Drehmomentschlüsseln)., Sowohl Antriebsvierkant als Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit, verlängerbar um Arbeitsbelastung des Anwenders reduzieren, Extrem geringer Verschleiß durch Kräftereduzierung der Hebelmechanik, Geschmiedete Hebelkette aus konzerneigener Qualitäts-Schmiede, Höchste Präzision auch bei starkem Dauergebrauch, Lange Lebensdauer und hohe Standzeiten, Einfache Bedienung - schneller und sicherer Drehmomentanzug, Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf am Griffende, Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw. Linksanzug
Stückliste (Text)

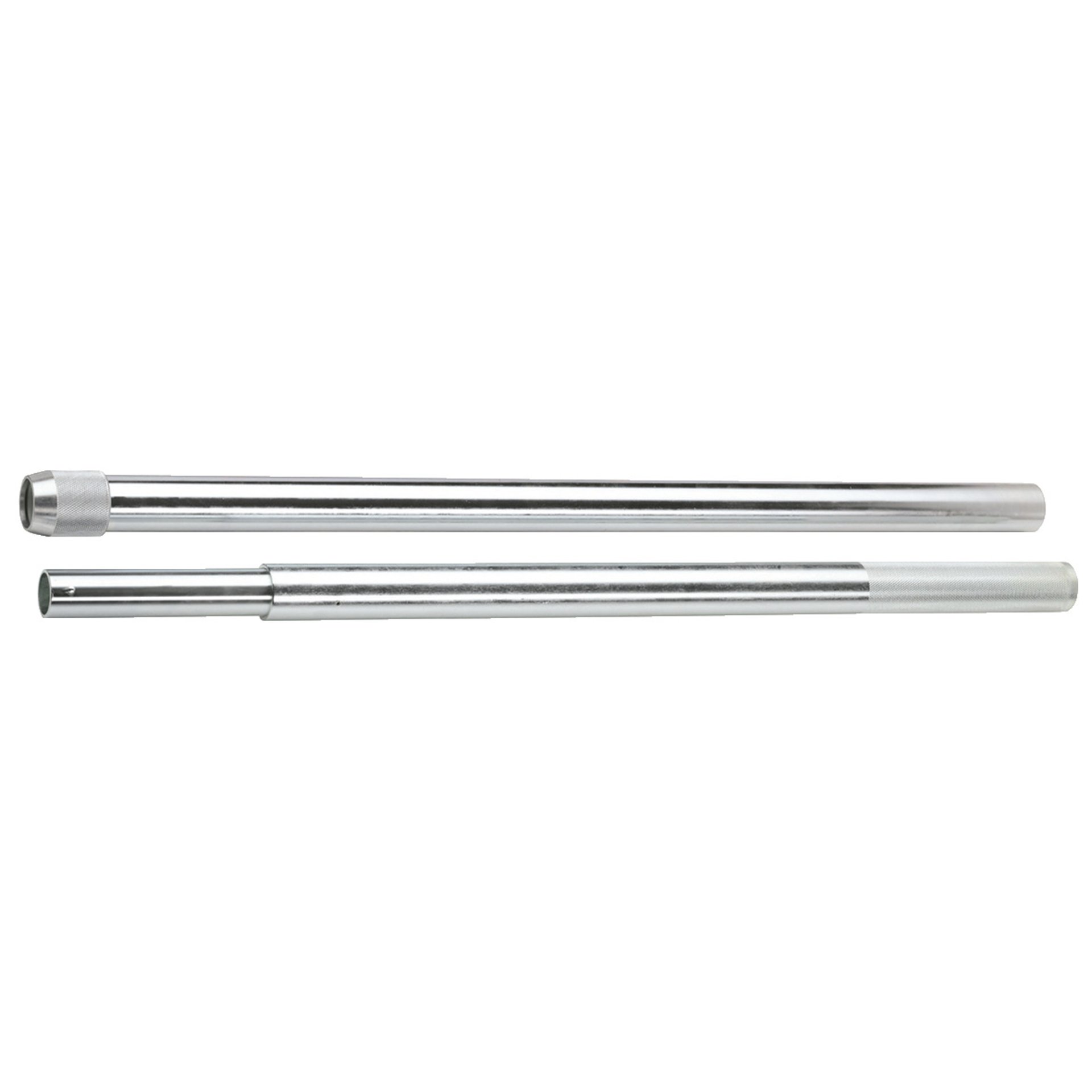

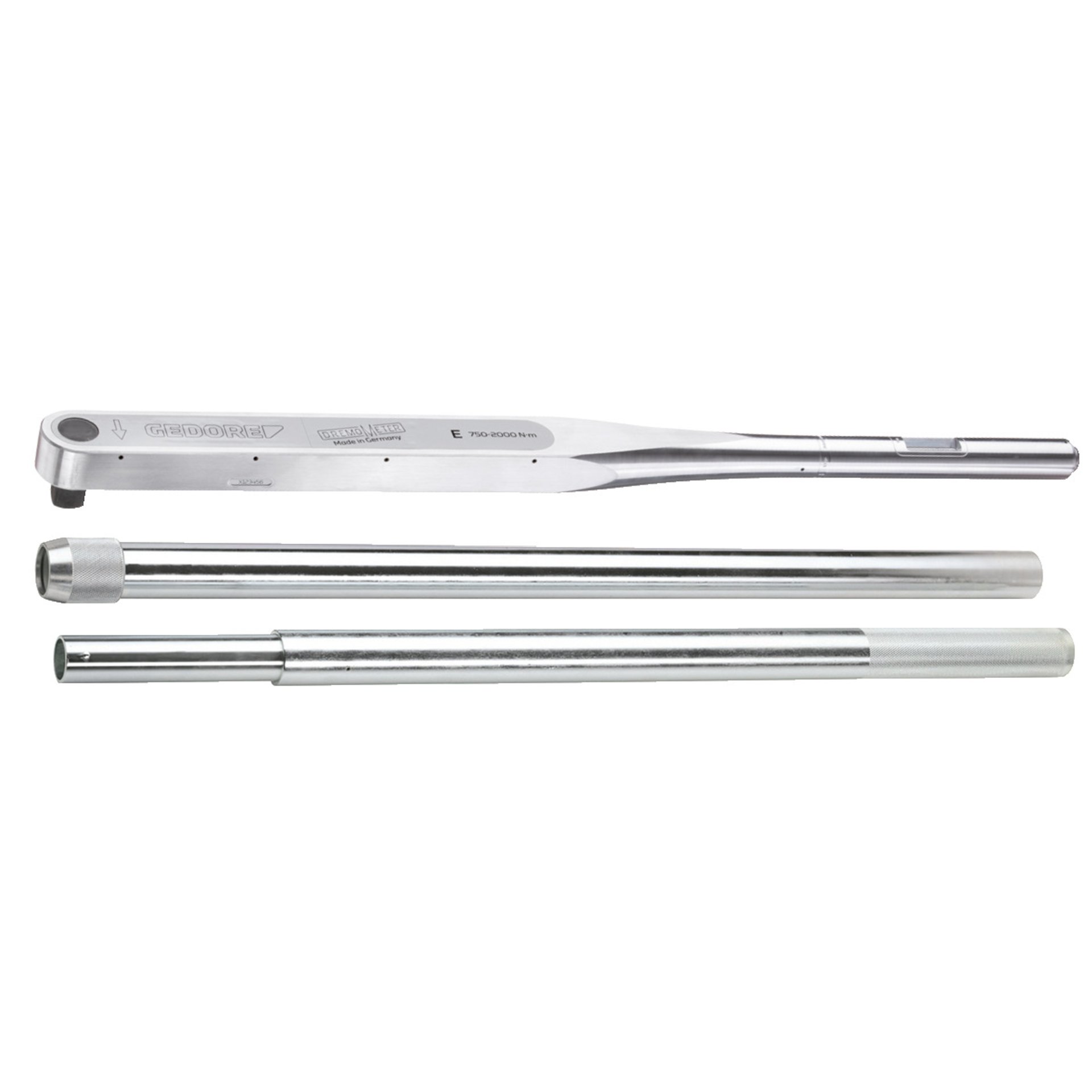

Verlängerungsrohr No. 8564-92 + 8572-74
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Abstand Gehäuse - Vierkantmitte: | 30 mm |
| Anfang Hauptskala (angloamerik.): | - lbf∙ft |
| Anfang Hauptskala (metrisch): | 750 Nm |
| Antriebsgröße: | 1 Zoll |
| Antriebstyp/Antrieb: | Einfachvierkant starr |
| Antriebsvierkant: | 1 Inch, 25 mm |
| Anzugsrichtung: | Rechts |
| Aufbewahrung/Inhalt: | Karton |
| Auslösegenauigkeit: | ±3 % |
| Auslösemechanik: | Kurzwegauslösung |
| Drehmoment (max.): | 2000 Nm |
| Drehmoment (min.): | 750 Nm |
| Drehmomentbereich (min./max.): | 750-2000 Nm |
| Drehmomentschlüssel-Typ: | E |
| Einsatzbereich: | Montage Wartung und Instandhaltung |
| Ende Hauptskala (angloamerik.): | - lbf∙ft |
| Ende Hauptskala (metrisch): | 2000 Nm |
| Festeinstellung: | Nein |
| Gesamtbreite: | 60 mm |
| Gesamthöhe: | 71 mm |
| Gesamtlänge: | 932 mm |

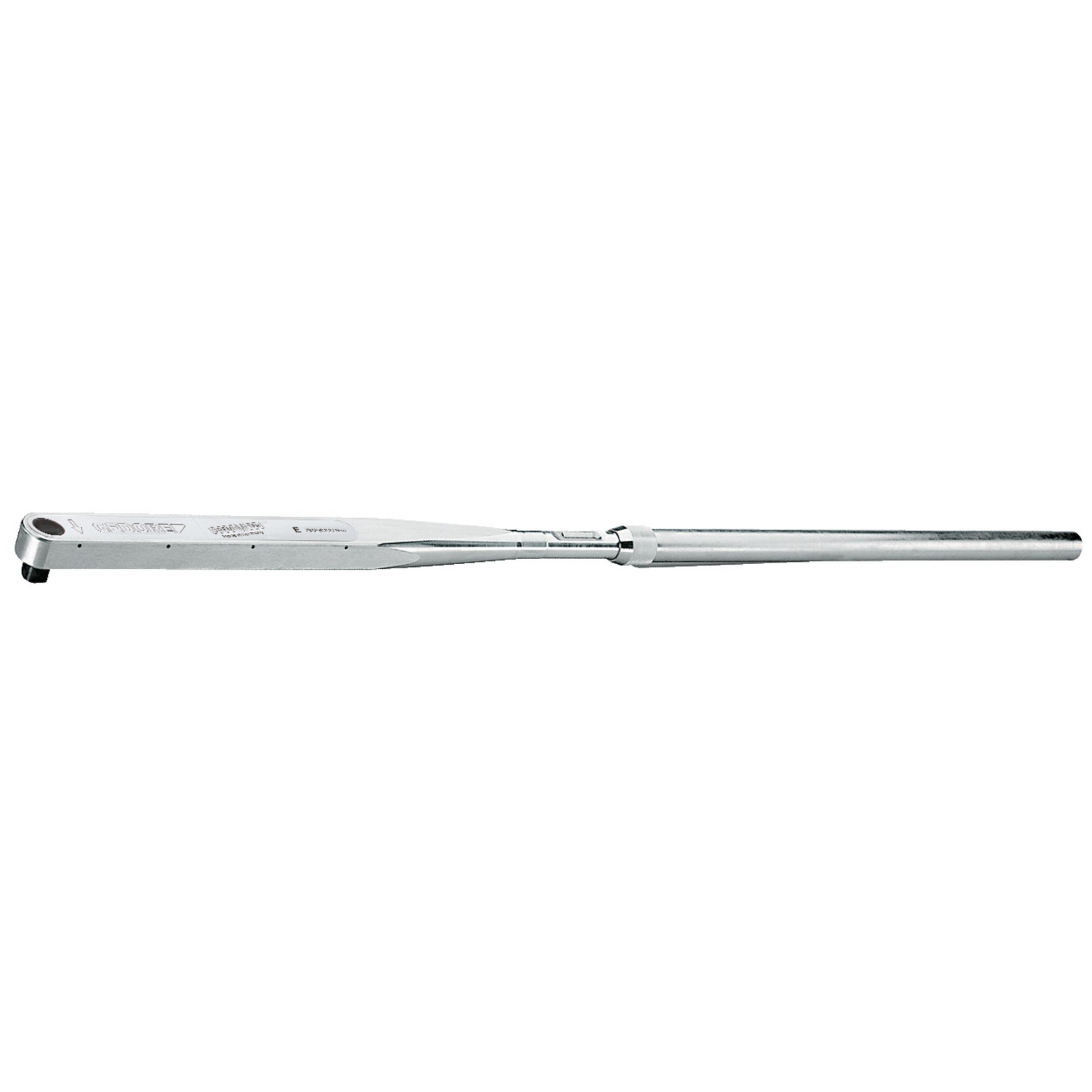

| Gesamtlänge inkl. Aufsteckrohr: | 2353 mm |
| Gewicht: | 11,6 kg |
| Inhalt: | 1 Stück |
| Kalibrierlänge: | 2213 mm |
| Kopfbreite 1: | 60 mm |
| Kopfhöhe 1: | 40 mm |
| Länge: | 1078-1998 mm |
| Länge Aufsteckrohr 1: | 925 mm |
| Länge Aufsteckrohr 2: | 745 mm |
| Material: | Aluminiumlegierung |
| Netto-Gewicht: | 13,1 kg |
| Norm: | DIN 3120 - B 25 ISO 1174 |
| Präzision: | +/- 3 Prozent |
| Prüfzertifikat: | DIN EN ISO 6789-2:2017 |
| REACH: | konform |
| Sicherung Abtriebsvierkant: | Stiftsicherung |
| Skalenbereich in (Nm) max.: | 2000 N∙m |
| Skalenbereich in (Nm) min.: | 750 N∙m |
| Skalenbereich in (lbf) max.: | - |
| Skalenbereich in (lbf) min.: | - |
| Skaleneinteilung: | 50 Nm |
| Skalenteilung: | 50 N∙m |
| Skalentyp: | Mono |
| Teilung Hauptskala (angloamerik.): | - lbf∙ft |
| Teilung Hauptskala (metrisch): | 50 Nm |
| VDE zertifiziert: | Nein |
| Variante: | 8564-01 Drehmomentschlüssel DREMOMETER E 750-2000 Nm |
| Vierkantantrieb: | 1 Zoll |
| Zielgruppen: | Industrie Bau- und Nutzfahrzeuge Militär Energie Maschinenbau Versorgungsunternehmen Service Oil & Gas |
Besteht aus

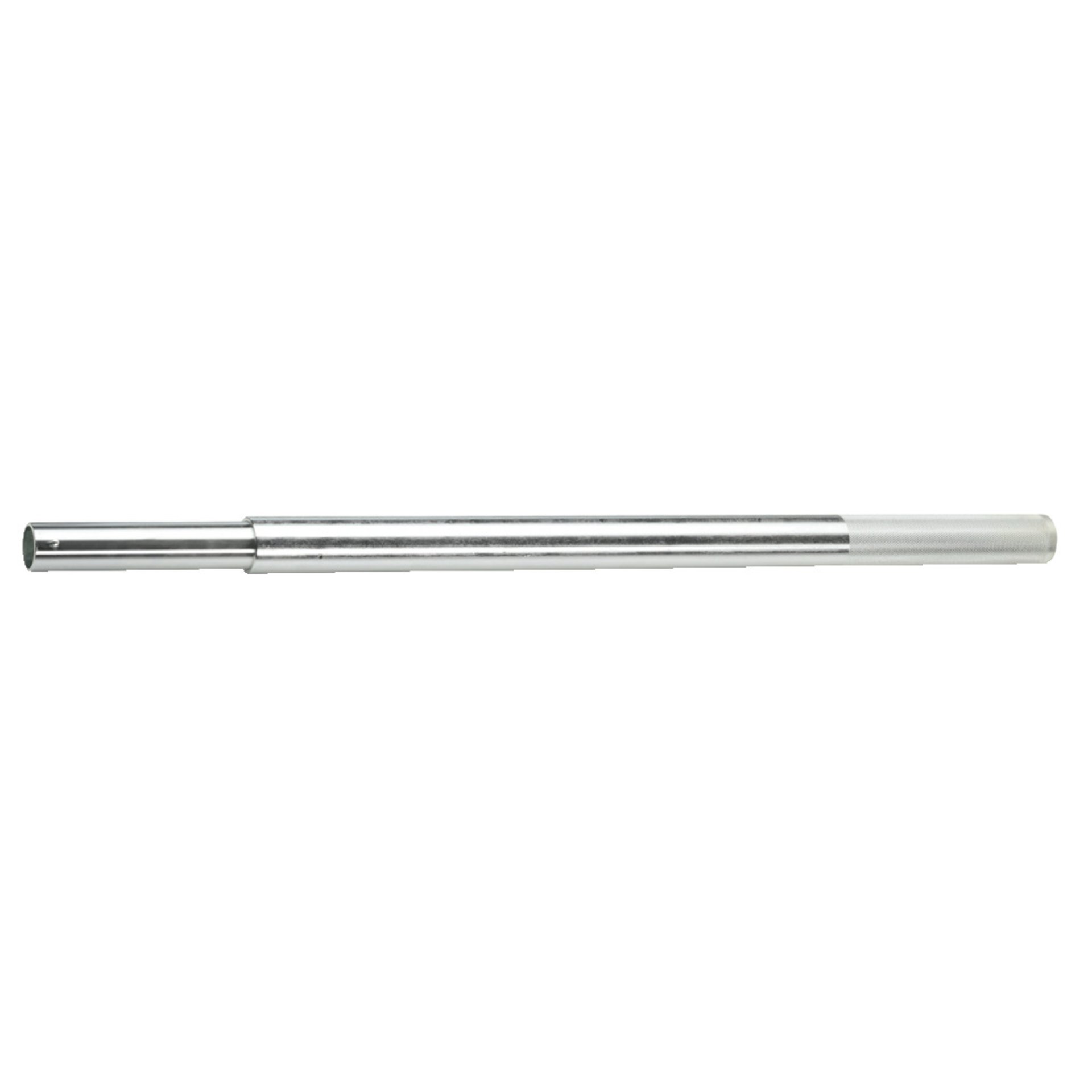

8564 - 8572 Verlängerungsrohr für DREMOMETER E - F
2 Varianten verfügbar
Einsatz: Ersatz-Verlängerungsrohre für Drehmomentschlüssel der Serien DREMOMETER E - F, Zum einfacheren Erreichen hoher Drehmomentwerte, durch Hebelarmverlängerung, Ausführung: Sichere Verbindung zum DREMOMETER, Ideal zur Verlängerung des Hebelarms, Aus hochwertigem, verzinktem Stahl
8564 - 8572 Verlängerungsrohr für DREMOMETER E - F
2 Varianten verfügbar
Einsatz: Ersatz-Verlängerungsrohre für Drehmomentschlüssel der Serien DREMOMETER E - F, Zum einfacheren Erreichen hoher Drehmomentwerte, durch Hebelarmverlängerung, Ausführung: Sichere Verbindung zum DREMOMETER, Ideal zur Verlängerung des Hebelarms, Aus hochwertigem, verzinktem Stahl
Ähnliche Artikel
TF-K Drehmomentschlüssel TORCOFIX K
9 Varianten verfügbar
Einsatz: Kontrollierter Schraubenanzug im Bereich von 20 - 100 Nm / 15 - 75 lbf·ft, Verstellbarer, auslösender und robuster Rohrdrehmomentschlüssel mit integrierter Knarre mit Vierkantantrieb für Industrie und Handwerk, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, Kalibriert auf eine maximal zulässige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, Inkl. rückführbarem Prüfzertifikat (DIN EN ISO 6789-2:2017), Für den kontrollierten Rechts- und Linksanzug (Vierkant umstecken für Richtungswechsel), 1/2" Pilzkopf-Umsteckvierkant mit Kugelsicherung, Robuste, matt gepulverte Stahlrohr-Konstruktion, mit verzinkter Knarre und hochwertigen Kunststoffteilen, Neuer ergonomischer Griff, geformt nach der natürlichen Greifhaltung der Hand, Deutlich erkennbare und fühlbare Handzentrierhilfe sowie Kalibrierhilfe in der Griffmitte, Doppel-Skala Nm / lbf·ft mit Nonius (Nm), vergrößertes Sichtfenster schützt vor Abrieb und Verschmutzung, Mit Noniusskala für Nm Hauptskala zur Einstellung von Skalenzwischenwerten; lbf·ft Einstellung nur über Hauptskala, Vertikale Ausrichtung der Skala, Drehmomenteinstellung dadurch Links- Rechtshänder geeignet , Skalenstrich direkt über der Skala positioniert, verhindert Ablesefehler (Parallaxefehler), Einheiten-Beschriftung im Skalenrahmen integriert und ebenfalls über Sichtfenster gegen Abrieb geschützt, Präzise Absprungmechanik erzeugt ein deutlich fühl- und hörbares Auslösesignal bei erreichen des eingestellten Drehmomentwertes, Inkl. Wegrollsicherung, verhindert Wegrollen wenn das Werkzeug abgelegt wird
TF-K Drehmomentschlüssel TORCOFIX K
9 Varianten verfügbar
Einsatz: Kontrollierter Schraubenanzug im Bereich von 20 - 100 Nm / 15 - 75 lbf·ft, Verstellbarer, auslösender und robuster Rohrdrehmomentschlüssel mit integrierter Knarre mit Vierkantantrieb für Industrie und Handwerk, Ausführung: Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, Kalibriert auf eine maximal zulässige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %, Inkl. rückführbarem Prüfzertifikat (DIN EN ISO 6789-2:2017), Für den kontrollierten Rechts- und Linksanzug (Vierkant umstecken für Richtungswechsel), 1/2" Pilzkopf-Umsteckvierkant mit Kugelsicherung, Robuste, matt gepulverte Stahlrohr-Konstruktion, mit verzinkter Knarre und hochwertigen Kunststoffteilen, Neuer ergonomischer Griff, geformt nach der natürlichen Greifhaltung der Hand, Deutlich erkennbare und fühlbare Handzentrierhilfe sowie Kalibrierhilfe in der Griffmitte, Doppel-Skala Nm / lbf·ft mit Nonius (Nm), vergrößertes Sichtfenster schützt vor Abrieb und Verschmutzung, Mit Noniusskala für Nm Hauptskala zur Einstellung von Skalenzwischenwerten; lbf·ft Einstellung nur über Hauptskala, Vertikale Ausrichtung der Skala, Drehmomenteinstellung dadurch Links- Rechtshänder geeignet , Skalenstrich direkt über der Skala positioniert, verhindert Ablesefehler (Parallaxefehler), Einheiten-Beschriftung im Skalenrahmen integriert und ebenfalls über Sichtfenster gegen Abrieb geschützt, Präzise Absprungmechanik erzeugt ein deutlich fühl- und hörbares Auslösesignal bei erreichen des eingestellten Drehmomentwertes, Inkl. Wegrollsicherung, verhindert Wegrollen wenn das Werkzeug abgelegt wird
K 21 S Kraftschraubereinsatz 1" mit Impact-Fix Sicherung 6-kant UD-Profil
19 Varianten verfügbar
Ausführung nach DIN 3129, ISO 2725-2, Maschinenbetätigt, passend für alle gängigen Druckluft- und Elektroschrauber, Innenvierkantantrieb nach DIN 3121 - H 25, ISO 1174, Vanadium-Stahl 59CrV4, brüniert, DBGM (Deutsches Bundes-Gebrauchsmuster), Besonders für Arbeiten in sensiblen Bereichen ideal, in denen Verliersicherheit, Prozess-Sicherheit und Arbeitsschutz permanent präsent sind, Beispiele: Freileitungsbau, Windenergieanlagen oder im Automotive-Bereich
K 21 S Kraftschraubereinsatz 1" mit Impact-Fix Sicherung 6-kant UD-Profil
19 Varianten verfügbar
Ausführung nach DIN 3129, ISO 2725-2, Maschinenbetätigt, passend für alle gängigen Druckluft- und Elektroschrauber, Innenvierkantantrieb nach DIN 3121 - H 25, ISO 1174, Vanadium-Stahl 59CrV4, brüniert, DBGM (Deutsches Bundes-Gebrauchsmuster), Besonders für Arbeiten in sensiblen Bereichen ideal, in denen Verliersicherheit, Prozess-Sicherheit und Arbeitsschutz permanent präsent sind, Beispiele: Freileitungsbau, Windenergieanlagen oder im Automotive-Bereich
K 21 SL Kraftschraubereinsatz 1" mit Impact-Fix Sicherung 6-kant UD-Profil, lange Form
11 Varianten verfügbar
Maschinenbetätigt, passend für alle gängigen Druckluft- und Elektroschrauber, Innenvierkantantrieb nach DIN 3121 - H 25, ISO 1174, GEDORE Vanadium-Stahl 59CrV4, brüniert, DBGM (Deutsches Bundes-Gebrauchsmuster), Besonders für Arbeiten in sensiblen Bereichen ideal, in denen Verliersicherheit, Prozess-Sicherheit und Arbeitsschutz permanent präsent sind, Beispiele: Freileitungsbau, Windenergieanlagen oder im Automotive-Bereich
KB 2190 Verlängerung 1" für Kraftschraubereinsätze
3 Varianten verfügbar
Mit Vierkantantrieb nach DIN 3121, ISO 1174, Form F und H, GEDORE Sonderstahl, manganphosphatiert

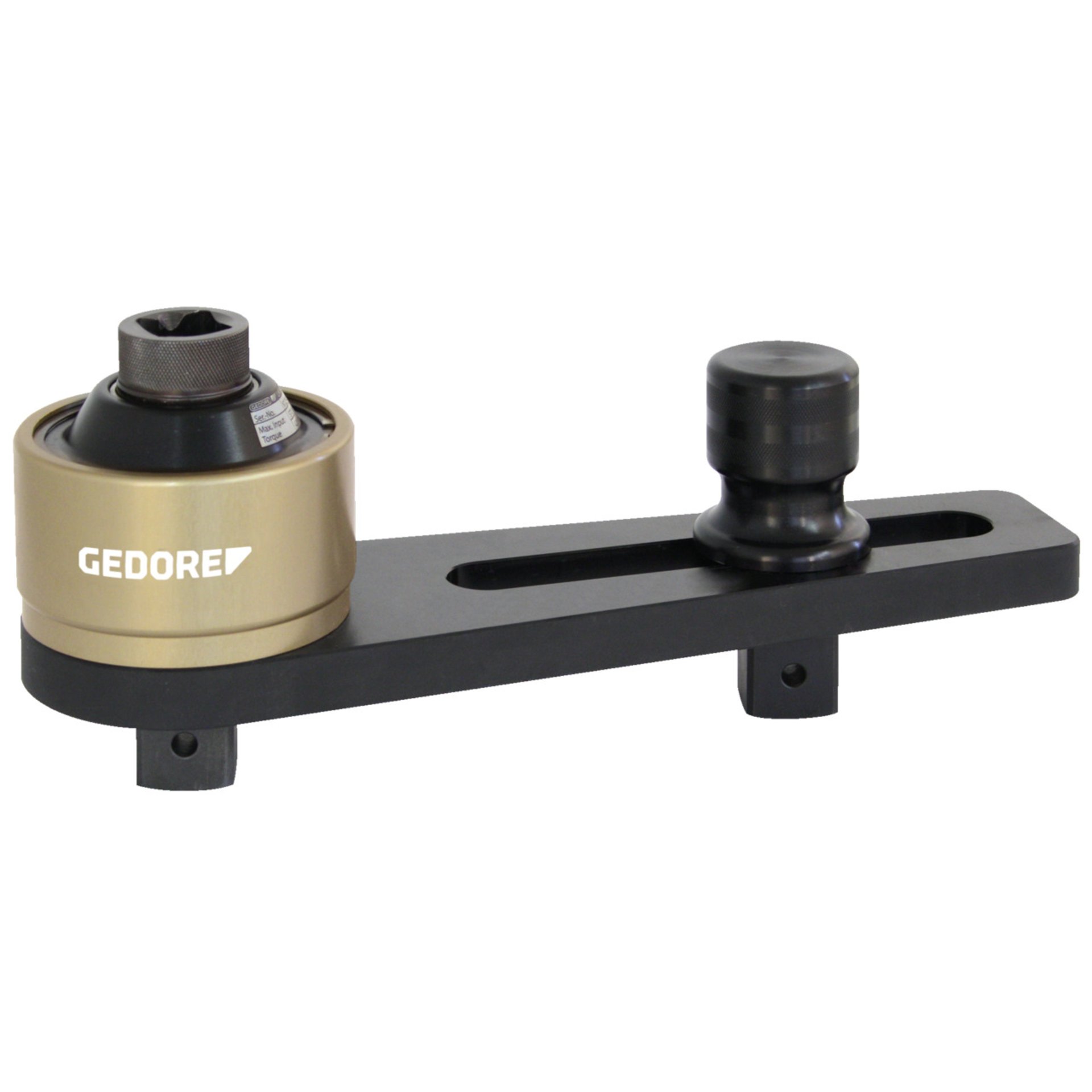

DVI-20L/Z + DVI-28L/Z Drehmomentvervielfältiger DREMOPLUS ALU 2000-2800 N·m / 1500-2050 lbf·ft
