1.04/2A Universal-Abzieher, 2-armig, 200x150 mm
1.04/2A Universal-Abzieher, 2-armig, 200x150 mm
314,95 €*
Inhalt:
1 Stück
Produktnummer:
1307827
1.04/2A Universal-Abzieher, 2-armig, 200x150 mm
EAN-Nr.:
4036976107111
Zur Produktbeschreibung
Sofort verfügbar
Produktinformationen "1.04/2A Universal-Abzieher, 2-armig, 200x150 mm"
Für sicheres und schnelles Abziehen von Scheiben, Rädern, Kugellager usw., Kräftige, ergonomisch geformte Traverse mit Biegemomentverstärkung, Die ergonomisch gestaltete Traverse verfügt durch die Biegemomentverstärkung am Rücken über noch stärkere und sichere Abzugsmomente, Einstellskala zum gleichmäßigen Justieren der Abzughaken. Erlaubt auch bei höchsten Abzugkräften ein zentrisches und kraftoptimiertes Abziehen, Die Schnellverstellung unterstützt die ergonomische und schnelle Arbeitsweise, Auswechselbare Spindelspitze (Kugel oder Spitze), Nachrüstbar mit Hydraulikspindel
Eigenschaften
| 1000 V isoliert: | Nein |
|---|---|
| Abrutschsicherung an der Spindel vorhanden: | Nein |
| Anzahl der Arme: | 2 |
| Anzahl der Haken: | 2 |
| Ausführung: | 2-armig |
| Belastung des gesamten Abziehers (max.): | 5 t |
| Hakenbremse vorhanden: | Nein |
| Hakenfußbreite an der Nutzfläche c1: | 30 mm |
| Hakenfußstärke an der Spitze e1: | 3,5 mm |
| Hakenfußtiefe nutzbar d2: | 18 mm |
| Haken parallel verschiebbar: | Ja |
| Hydraulikspindel optional: | 1.06/HSP1 |
| Hydraulikspindel vorhanden: | Nein |
| Inhalt: | 1 Stück |
| Nachrüstbar mit Hydraulikspindel: | Ja |
| Netto-Gewicht: | 3,4 kg |
| Schlüsselweite Betätigungssechskant: | 22 mm |
| Schnellspannhebel vorhanden: | Ja |
| Schrauben inklusive: | Nein |
| Skaleneinteilung vorhanden: | Ja |
| Spannbügel vorhanden: | Nein |
| Spanntiefe nutzbar b: | 150 mm |
| Spannweite Aussenabziehen (max.): | 200 mm |
| Spannweite Innenabziehen a2 (max.): | 260 mm |
| Spannweite Innenabziehen a2 (min.): | 110 mm |
| Spindel Abrutschsicherung: | Nein |
| Spindel Aufnahme: | G 1/2″ |
| Spindel Druckstückart: | Kugel & Spitze |
| Spindel Gewindegröße: | G 1/2x210 M M |
| Spindel Gewindelänge (nutzbar): | 210 mm |
| Spindel Oberflächenbeschichtung: | Nitrocarburiert |
| Spindel Schlüsselweite: | 22 mm |
| Spindelspitze auswechselbar: | Ja |
| VDE zertifiziert: | Nein |
| Variante: | 1.04/2A Universal-Abzieher, 2-armig, 200x150 mm |
| Verwendung/Einsatz: | Zum Abziehen von Antriebsscheiben, Rädern, Kugellager usw. |
| Zugkraft (max.): | 5 t |
| umdrehbare Arme vorhanden: | Ja |
Ersatzteile
Zubehör

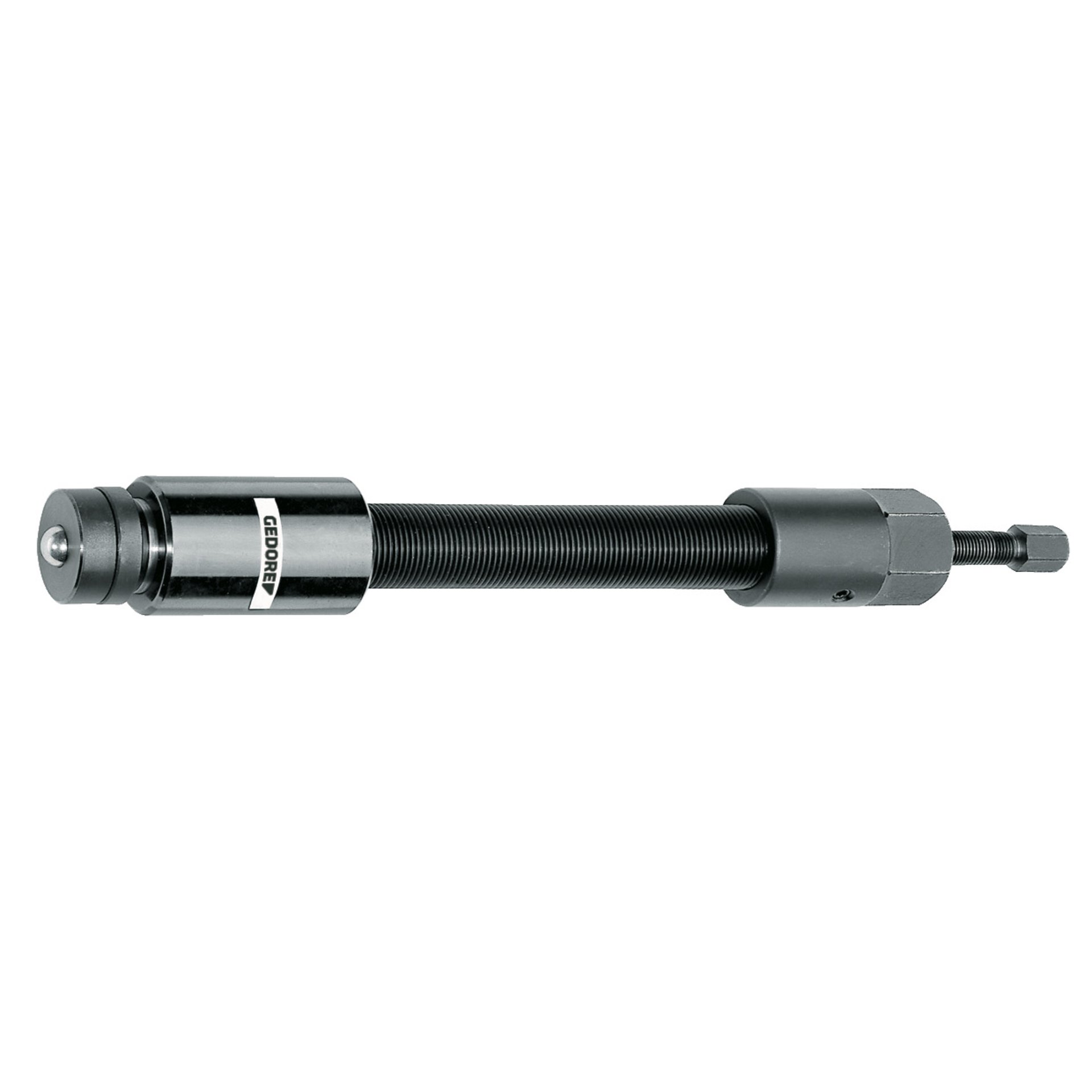

1.06/HSP Fetthydraulik-Druckspindel
3 Varianten verfügbar
Für ein kontrolliertes und sicheres Abziehen, Konzipiert für eine Druckkraft von 10 t, 12 t oder 15 t, Das Druckstück kann durch eine Spitze ausgetauscht und bei Bedarf verlängert werden, Die kleine Druckspindel ist mit einer Ausdrehsicherung gegen ungewolltes Herausdrehen gesichert, Einsatzvorbereitung: 1. Vor dem Gebrauch prüfen, ob die Druckspindel weit genug aus der Kappe geschraubt ist, so dass sich das Druckstück in der Ausgangsposition im Hydraulik-Zylinder befindet, 2. Die Kappe vom Spindelkörper abschrauben. Dazu vorher den Gewindestift lösen, 3. Den Spindelkörper von unten in die Traverse des Abziehers einschrauben bis der Spindelkörper ca. 60 mm aus der Traverse herausragt, 4. Die Kappe auf den Spindelkörper bis zum Anschlag aufschrauben und anschließend durch das Eindrehen des Gewindestiftes fixieren, Einsatz und Arbeitsweise: z. B. HSP3, 5. Abzieher ansetzen und Spindelkörper mit Schlüssel SW 41 vorspannen, 6. Druckspindel SW 17 in Kappe einschrauben. Die Hydraulik gelangt zum Einsatz. Der Hub des Druckstückes im Hydraulik-Zylinder beträgt max. 12 mm. Das hydraulisch gelöste Werkstück kann durch Drehen des Spindelkörpers mit der Kappe SW 41 vollständig abgez, 7. Nach Gebrauch wird die Druckspindel SW 17 in die Ausgangsstellung zurückgedreht und das Druckstück in den Hydraulik-Zylinder eingedrückt
